18" Båndsav 3

maskinsnedker tilføjede dette galleri den 11-09-2014 (opdateret: 20-03-2026)

Så blev min båndsav endelig færdig, dvs. der mangler noget:

Maler/lak arbejde, men det må komme senere, har ikke plads til det' indendørs.

Data:

18" (båndhjul Ø 430 mm.) afgørende for klingens tykkelse.

Skærehøjde oa:

Max. 270 mm.

Skære-bredde tv. for klingen Max. 450 mm.

Klinge lgd. 3140 mm. tykkelse 0,4 mm.

Motor: 1,1 Kw 2800 omdr.

Frekvensomformer 240 V nødstop/nøgle.

Start/stop.

>>>>>>>>>>>>>>><<<<<<<<<<<<<<<<

Bordet er lavet af en rest 12 mm. MDF plade på-limet 2 x 6 mm. birke x - finer, lakeret nogle gange, med en rest skibs-lak.

Sokkel af fyrretræ (lammineret i 3 lag, fik der ved mulighed for at lave en solid tap/slids samling, der giver den helt rigtige arbejds højde, desuden er der monteret 4 hjul, (2 låsebare) så den er nem at køre til side, om det skulle være nødvendigt.

Mangler en skuffe, jeg kan bruge nogle skinner til køkkenskuffer, har et par stk. liggende, de skal bare kortes lidt af, der laves måske en' udsugnings studs til savsmuld, skuffen kan måske sinkes sammen, det ku' måske laves her i nogen af de lange vinter aftener.

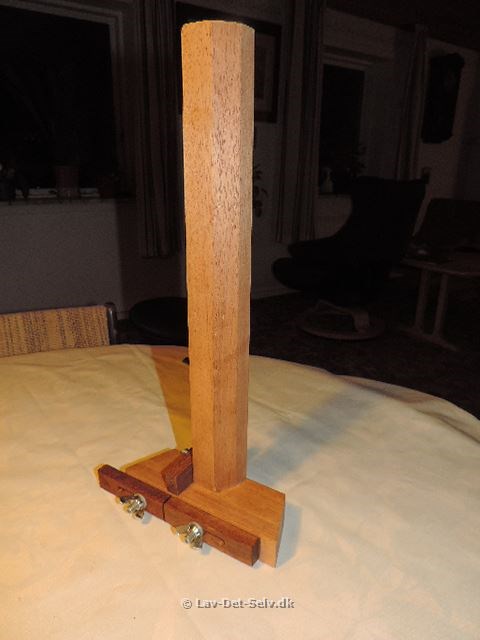

Har lavet (jig) til at skære sinker H/V i 10 gr. smig)

Lavet af forhånden værende materialer, og har ikke kostet det store, andre ting har jeg fået af venner, syntes om udfordringen & det har være sjovt at lave en' selv.

Kunne nemt ha' købt en "fra hylden" for det' jeg har brugte på den'.

Der har været nogle udfordringer under-vejs i processen, har fået hjælp her på L D S og takker for det.

D. 26 Sep. 2014

Købte 3 tandspidshærdede båndsavsklinger i England (Tuff Saws)

D. 1. Nov. 2014

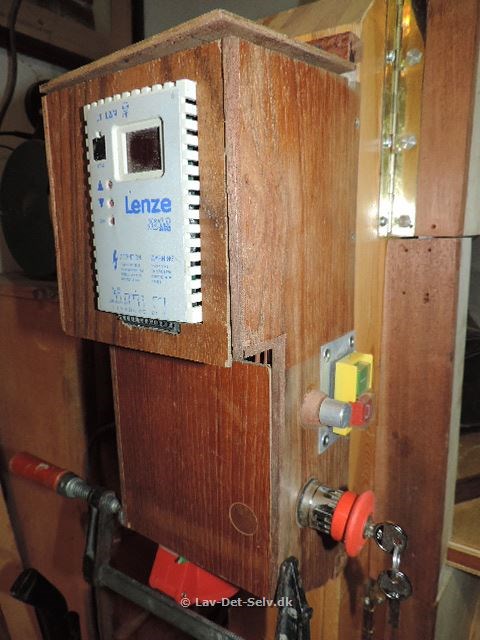

"Stærekassen" Omkring frekvensomformeren, er lavet for at kunne anbringe Start/Stop kontakt & trinløs regulering af skære-hastighed, & Nødstop med nøgle, så jeg har kontrol med hvem der kan bruge saven.

Inden i kassen er der anbragt en blæser fra en' Pc. 12 V til at køle, frekvens. omformer.

D. 14. Dec. 2014

Lavede et Mahony klingestyr den 1. var ikke så kønt at se på. (samme funktion)

Har monteret en dobb. stikkontakt til Led-lys ved klingen når saven startes. (en go' ting)

Lavede en strammer til kil remmen af et kugleleje, som viste sig at være nødvendigt. (er senere rettet)

Det meste har nu fået nogle gang vandbaseret lak. (med pensel)

5. Foto.

Den ide' er jeg helt "gået fra" og erstattet med "stærekassen"

Fik nogle boltet nogle stålplader ca. 5 kg. fra smedens skrot bunke, på indvendig side i underdelen for at undgå saven skal få overbalance.

Marts 2017.

Forbedring er der jo altid plads til.

I stedet for remstrammer har jeg monteret en større Ø 140 mm. A kileremskive som passer, dette gør at klingen "løber" lidt stærkere, men det kan jeg regulere med frekvens omformer så omdrejninger passer til forskellige materialer.

Om jeg investerer i en nedstryger/bimetal klinge kan den i princippet godt bruges til at skære i allu om jeg ønsker det..

Kategorier

Andet

Giv et skulderklap

Skulderklap

Tilføjet 11-09-2014

For lidt lys for at få nogle gode fotos, og noget trangt.

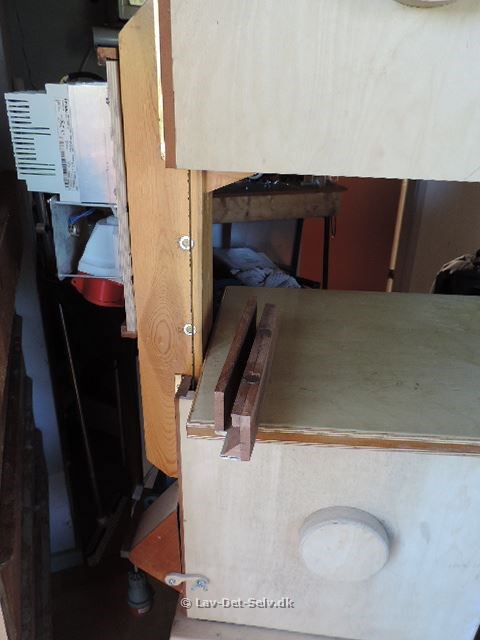

Et stykke beskytter skærm, fast-gøres med 2 stærke magneter, for nem & hurtig skift af klinge.

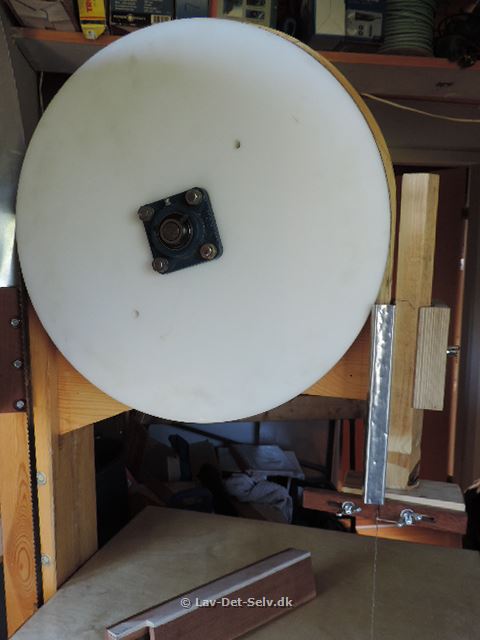

Båndhjul lavet af et plast materiale, havde enormt besvær med at få de hjul jeg havde lavet til at løbe helt lige, så brugte noget på disse, beskytter lavet af allu. plade.

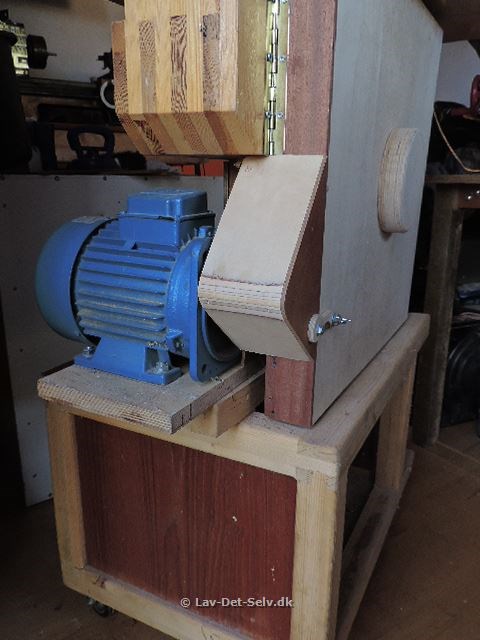

Skærm ved kilrem, er som de andre dele lavet af genbrug, bag beklædning af en gl. teak træs reol.

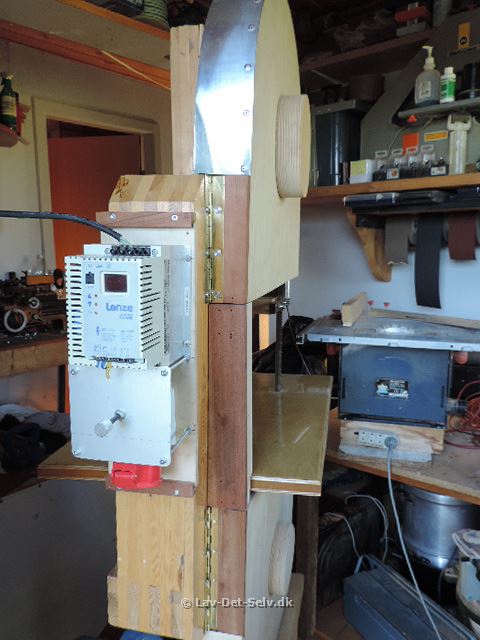

Frekvensomformer kan flyttes med et snuptag, til min Emco metaldrejebænk, som anes i bagrunden.

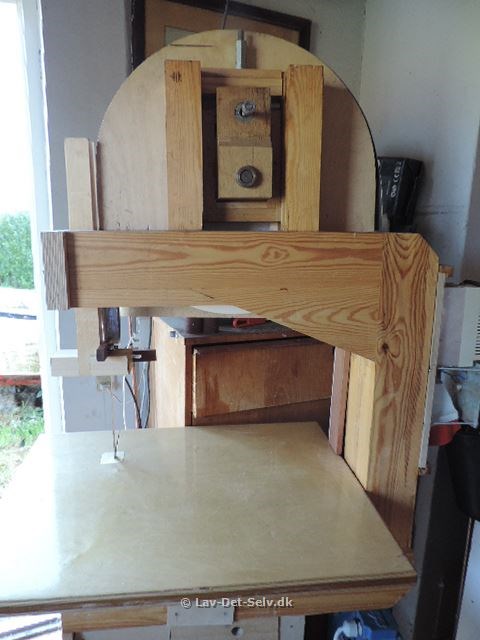

Stramme & sporings del er ligeledes lavet af rester fra en gl. egetræs sofa.

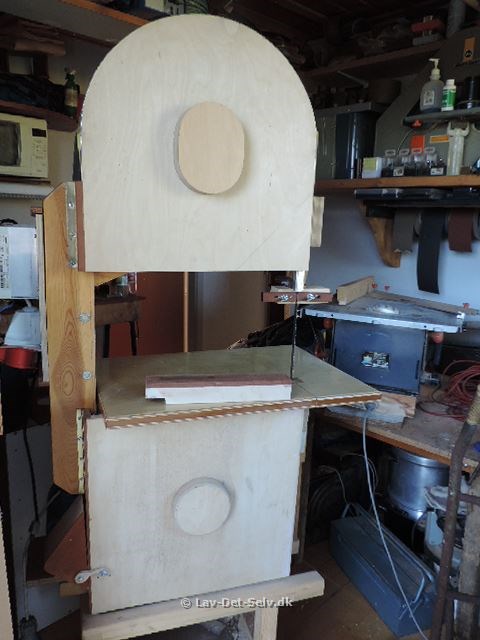

Blev træt af at se på "prototypen" den var langt fra køn at se på, så lavede en' i mahonig i stedet for.

Kassen omk. frekv/omf. (stærekassen) inden i er monteret en blæser fra en' gl. Pc som køler, når saven bruges.

Tilføjet 16-10-2017

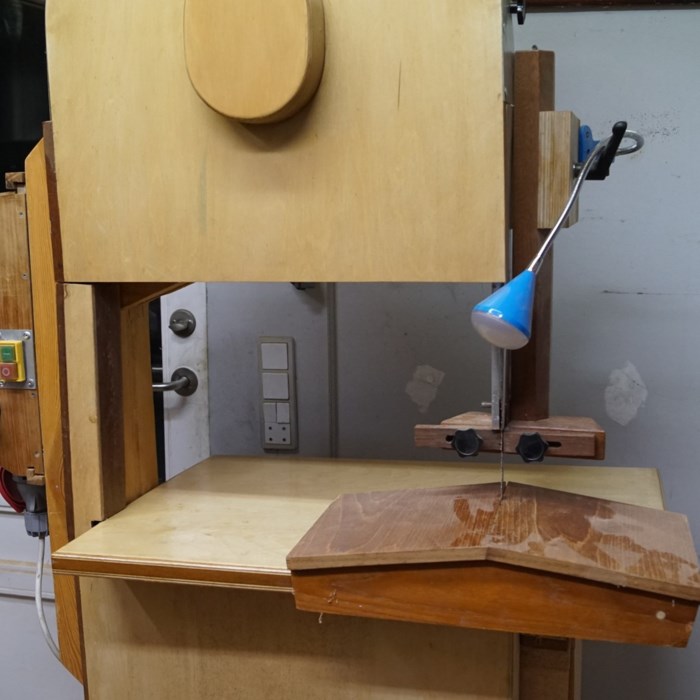

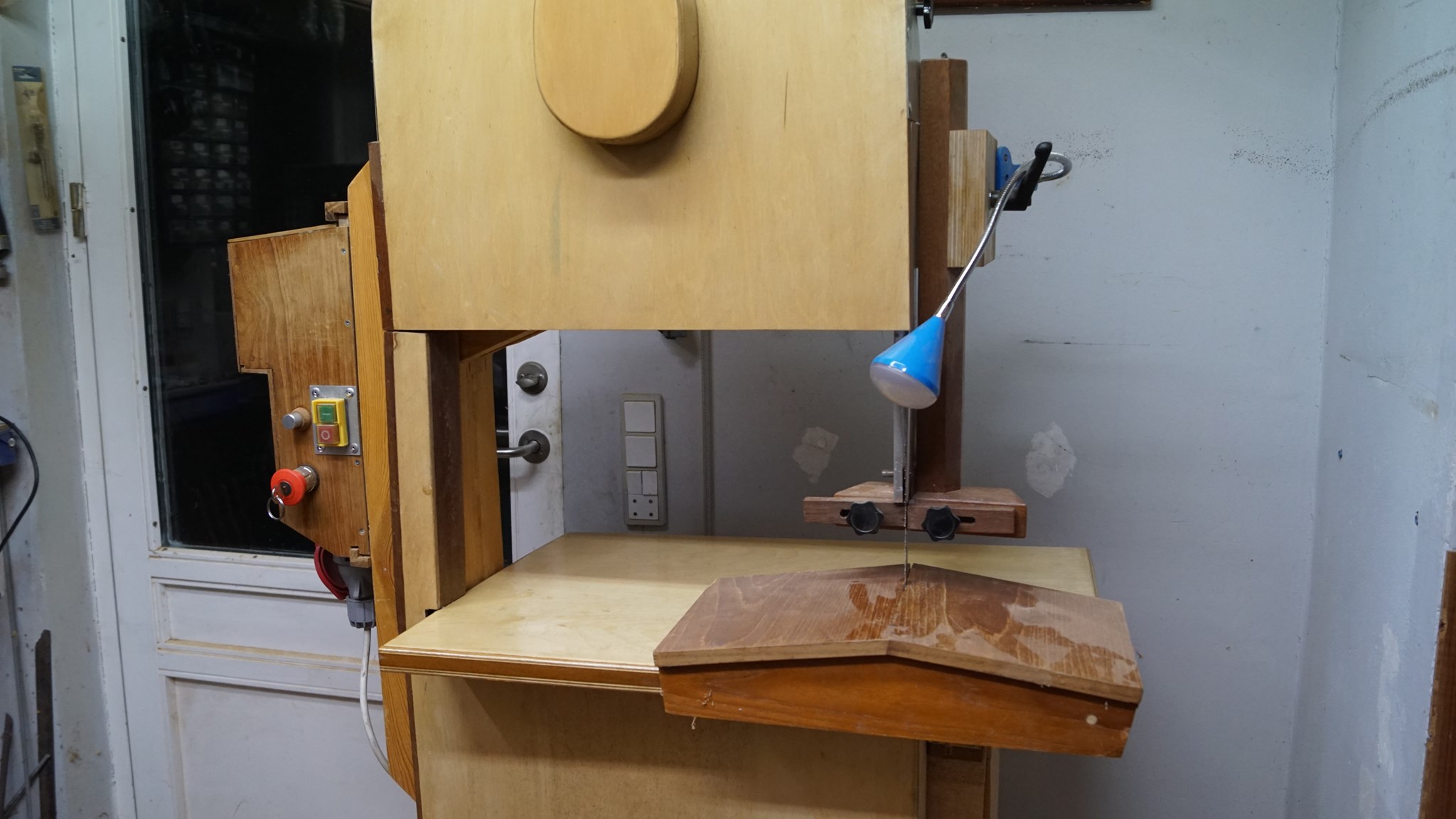

Den brune del kan af og påmonteres med et snuptag, bruges til at skære 10 gr. zinker, men synes det er for lidt, men laver bare en ny, om der er behov for det.

Håndværkeren skrev den 11-09-2014

Det er du da sluppet rimeligt heldigt af med :-)

maskinsnedker skrev den 11-09-2014

Tak for de pæne ord Jørgen. Jo det synes jeg da også, i al beskedenhed naturligvis, vi lever jo i jantelovens land.

PinkHenrik skrev den 12-09-2014

Wau, virkeligt flot resultat, som du bestemt skal være stolt over. Kan du køre med forskellige bredder af klinger ?

maskinsnedker skrev den 12-09-2014

Ja det kan den, jeg har en' 15 & 10 mm Hss. klinger som også kan fås lidt smallere, en såkaldt svejf klinge, jeg selv kan file, de tandspids-hærdede skal slibes med maskine. Jo jer er også selv ganske tilfreds med resultatet, mangler dog et specielt hængsel med 2 dorne et der ligner et Z der drejer om de to punkter der mødes, pga. jeg valgte at lave en rund afskærmning i stedet for en kantet model, dette hængsel skal så "løfte" skærmen fra og så' lukke op, på et' af foto kan i se at der er en lille bule i aluminiummet når jeg åbner, ved ikke om et sådan hængsel findes? Kan ikke finde det på Google, ellers må jeg selv i gang med at konstruere et sådan.

Neubert skrev den 17-09-2014

det ser ud til at være en ganske gedigen sav du har fået lavet dig der, flot arbejde :-) Mvh

Anders K skrev den 19-09-2014

Rigtig flot arbejde!! - er den lavet efter Mathias Wandels tegninger? I så fald kan du jo overveje at lave skuffen, så den fungerer som opsamling til savsmuld. Jeg synes at det er en god detalje. Jeg kunne godt være fristet af at bygge en selv, også selvom jeg har en god sav i forvejen. Der er et eller andet fedt ved at bruge et stykke værktøj, man selv har bygget :-). Jeg ved ikke hvor du køber klinger til saven, men jeg har tidligere handlet ved en fyr i England, www.tuffsaws.co.uk. Han har alt i klinger, og det til en rigtig fornuftig pris, også når fragten til Danmark er betalt.

maskinsnedker skrev den 19-09-2014

Tak & rigtigt det er fra Mathias Wandel jeg har købt tegninger & byggeanvisninger, & skuffen til savs smuld er da også i mine tanker, da jeg lavede underdelen, enig med dig ang. det' at lave noget selv og det så virker er en ekstra gevinst, jeg kunne magelig ha' købt en tilsvarende i størrelse & sådan for de kr. jeg har ofret på projektet. Købte mine klinger ved Junget, men dit link vil jeg da gemme, en' afgørende betingelse er at det må være Hss. klinger, dem kan jeg selv file og lægge ud, modsat de tandspids hærdede, som skal slibes på maskine.

leifborup skrev den 26-10-2014

Hvad har du brugt til bandage er det kork eller gummi,hvor kan man få vulkaniseret gummi på,da mine er slidte,ved jeg ikke hvor det kan laves min er med gummi hvis du selv har lavet det hvordan har du så fået hvælvet det øverste hjul,håber du kan hjælpe der, mvh.

maskinsnedker skrev den 26-10-2014

Begge båndhjul drejet så de er let hvælvede, så de er "højest" på midten, ham der solgte mig tegninger & byggeanvisninger bruger en cykkelslange hvor det inderste/ventilen er skåret/klippet af, så de kan krænges på, jeg har ikke denne bandage på, og det køre ganske u-påklageligt uden. Man har brugt læder, gummi eller korkbandager som limes på, det er ikke nødvendigt at få det vulkaniseret på, et firma Linå kan du købe kork til bandager de limes på med kontaktlim, og hjulene "drejes af efterfølgende, så de får den let hvælvede form. Du kan se nogle Youtube videoer på din pc, der forklarer hvordan han laver det, han bruger hjul af kryds finer, og drejer denne facon selv.

Rantzau skrev den 06-11-2017

Fantastisk flot arbejde.

Kan du overtales til at lave en artikel her på sitet hvor du går mere i dybden? Du har givetvis en årelang erfaring som vi (jeg) godt ville læne mig op ad.

Det klør i fingerne for at bygge i sådan et apparat ;-)

maskinsnedker skrev den 06-11-2017

I et håb om der måske kan "sås" en lille spire til at komme i gang, og ikke mindst lysten som jeg fornemmer du har.

Det skal være en fornøjelse, om jeg så magter det, er jo en ganske anden ting.

Er først & fremmest håndværker. (ikke skriftens mester)

Men ka' jo kun håbe det blir' nogenlunde forståeligt (tegnsætning må du/i selv tilføje, med rund hånd)

Snart et ½ århundrede siden skolens 9. kl.

Ikke der er noget som helst forkert i at "flå" en sav fra "hylden" som man jo på forhånd ved fungerer, udfordringen ved det' er der' så bare ikke. (men i Kr/ører. kan det ikke betale sig)

Der mange der "hænger sig i dette" ( Ka' et' no betål se)

Der er masser af mennesker i Verden som har lavet båndsave, efter disse tegninger, også her i vores lille hjørne af kloden.

Der er for mig ikke noget, som selv at sætte sit præg på noget, jeg selv kan lægge nogen energi, og mange tanker i.

Det har da bestemt også været mange udfordringer i det, men det er da lykkes synes jeg, langt om længe ganske vidst.

Jeg kan stadig ikke lade være med "lige" lægge hånden på når jeg går forbi, kan vist bare ikke lade være, det er nok "krøbet" lidt ind under huden på mig.

>>>>>>>>>>>>>>>>>>>>>>><<<<<<<<<<<<<<<<<<<<<<<<

Det begyndte i efteråret 2009 hvor jeg tilfældigt opdagede ham Mathias Wandel på internettet, jeg kikkede længe på mange af hans videoer på hjemmesiden Woodgears.ca

Og endte med at jeg købte bygge vejledning og tegninger til saven.

Overførte 21 Ca. dollars til Mathias W, nogle få min. senere modtog jeg filer som kunne pakkes ud, og printes. (i metriske mål)

Sproget har ikke været den store udfordring, med mit "defekte Engelsk"

Havde nogle måneder forinden købt en Gl. redningsbåd, med en Md.1 VP. 6 Hk diesel motor.

I Hanstholm små 30 km herfra, denne ku' jeg se nogle muligheder i.

Havde bare en 3 hjulet Black & Decker båndsav som jo ikke kunne magte de stykker egetræ jeg havde en forestilling om, der skulle bruges til en ræling/lønning. (hedder det sådan)?

Der var på daværende var en flækket ½" vandslange som skjulte samlingen.

Havde et "indre" billed af hvordan det kunne komme til at se ud, & købte nogle 1 m. 8 mm. A 4 rustfrie gevindstænger + skiver/møtrikker.

Træet skulle så skulle laves i 3 dele, indvendig/udvendig liste, som sku' boltes på og proppes af efterfølgende, hvor på der sluttelig skulle limes/skrue et stykke eg ovenpå skrue/proppe af til sidst, og lakeres.

Men tiden ville det lidt anderledes:

Sygdom i nærmeste familie, satte en stopper for det, men var i gang med at bygge/konstruere på saven.

Det afledte lidt mine tanker om sygdom ind i mellem besøgene på sygehus, og tiden derpå.

Jollen ligger stadig hvor den blev lagt, dengang i haven for enden af huset, tiden og interessen er vist løbet fra mig, for at sige det mildt. (har sgi' gang i for mange ting) men jeg har det jo sjovt så pyt.

Træ til "kroppen"

Blev købt i Jem & Fix, nogle fyr 1" x 4" ru forskalling, som bestemt ikke var for tørt, så det blev skåret op, de store & løse knaster blev boret ud, proppet/limet & lagt til tørre i mit lune fyrrum, hvor jeg dengang havde min komb. Afretter/T høvl.

Skulle bruge 1" x 5" brædder så delte nogle brædder i 3 og limede dem på, en billig måde at få materialet på.

Havde et ønske om at min sav skulle svare til mine krav ang. skære højde og bredde Tv. for klingen, så lavede lidt ændringer på nogle af målene.

Købte et stykke 12 mm spånplade, hvorpå jeg trak nogle linjer som jeg kunne vende tilbage til.

Begyndte at bygge kroppen op i de 7 lag a' 120 x 20 mm med skiftevis overlap for hvert lag, med nogle kiler/forstærkninger som blev tilpasset & limet i med lim købt i Biltema (den der er beregnet til udendørs) billig ca. 70,- Kr/stk. for 3/4 L brugte noget nær 2 bøtter i den process.

Brugt næsten alle de skruetvinger jeg havde når jeg limede.

Tilpassede så næste lag, det tog lang tid.

Skulle/ville jo også besøge en syg, og hjælpe hjemme i en tid derpå.

Det var godt at få tankerne lidt på andet end sygdom.

Båndhjulene voldte mig meget hovedbrud (ku sgi' ikke få dem til at køre uden at exe) og det dur' selvfølgelig ikke, så der blev brugt en del tid & krudt på at "fin-tænke" & prøve at hitte ud af det.

Det' så jo så legende let ud på de videoer Mathias W. havde lavet og lagt på "nettet" men det lykkedes ikke, så jeg brugte nogle Kr. på et par nylon skiver (30 mm pong vist nok) blev lavet i Thisted.

Så skulle der købes noget isenkram i form af lejer/huse/flanger, valgte at bruge Ø 20 mm. aksler jeg havde en stump til at stå, dette kunne jeg jo lige så godt bruge, nogle Skf. lejer fik jeg af en kammarat, motor rendte jeg over ol. mange andre dele fra blandt andet en gammel egetræs sofa blev ofret til det øverste klingestyr/stamme anordning. Bagklædning af en Teak reol jeg havde til at stå, så genbrug meget stor del af vejen.

Discount alt sammen, er vel ikke Nordjyde for ingenting.

Vil slutte for nu, vender tilbage der er ved at være tid til at få nogle fjer på maven:

maskinsnedker skrev den 07-11-2017

Vender lige tilbage til de besværlige båndsavshjul.

De 1. som drillede var lavet af nogle stykker Birke- x finer 21mm limede 2 x 6 mm x finer ligeledes birk en' på hver side.

Noget affald jeg havde fået med hjem, for mange år siden, dengang arbejdede jeg med x - finer dagligt, så det havde stået mange år i min carport.

Havde jo bare en stiksav til at skære dem groft runde, borede et Ø 10 mm. hul til en dyvel i C i pladen kunne så pudses rund på en stødskive : (motor med en plade, på limet groft sandpapir)

Denne 10 mm dyvel virkede som styr i denne proses.

Lavede en form for land foran som kunne tiltes nogle få gr. for at få skiverne højest på midten, (klingen vil søge op på det højeste punkt)

Drejede hjulene af til sidst så hjulene fik den lidt buede form.

Men som før beskrevet kunne jeg ikke få dem til at rotere uden at ekse som et dårligt cykelhjul.

Så det blev lagt væk og senere savet i stykker til småt brændbart til (genbrugspladsen)

De 2 nylonskiver (Pong) jeg fik lavet med den rette krumning.

Så skulle der bores huller i C Ø 20 mm til aksel og yderligere 4 til bolte som skulle holde lejehusene.

Øverste båndhjul:

Hertil skal bruges en ramme hvori den klods med akselen er fastgjort, så ledes at hjulet kan tiltes en anelse i lod + - for at spore klingen. (brøkdele af en mm) for at få den rigtige vinkel i lodret plan, når det er justeret skal der ikke gerne røres mere ved det.

Rammen som skal passe i de 2 lodrette, skal vi kalde dem "horn" blev lavet af egetræ tappet/limet sammen + en dyvel i hvert hjørne. (Stærk konstruktion) og ret afgørende.

Klodsen skal monteres i rammen, med et stykke 10 mm gevindstang op i gennem klods & aksel, til nogle lister (ask) som ligger ovenpå disse (horn) dels virker de som en slags fjeder/modhold når hjulet/klingen strammes/løsnes. (dette skal jo bruges hver gang man skifter klingen for evt. at file selv)

Havde et par koblings møtrikker, fik en dygtig smed til at tig svejse sammen så jeg fik en lang møtrik jeg kan sætte et håndtag på.

Dejligt at ha' sådan et sted man kan komme og få lavet lidt, man ikke selv kan klare.

Montering af nederste hjul:

Her lavede jeg en stor klods Eg eller Ask med Ø 2o mm hul til aksel, borede 4 huller til nogle lange slanke franske skruer til fastgørelse af denne klods, + en' fransk skrue gennem akselen, så det sidder rigtigt godt fast. (det behøver jeg vist ikke tænke mere på)

Skulle her bruge en lodlinje fra øverste C. båndhjul som på dette tidspunk var på i den klods som skulle virke som sporings & stramme enhed for at finde det helt rigtige sted at gøre klodsen fast.

Klingen skal jo være helt i lod.

Nederste båndhjul lavede jeg med et leje presset i en 15 mm X finer af pladshensyn, aller inderst.

Inderst hvor jeg senere skulle montere en hjemme lavet kileremskive til rem/motor.

Og få skærehastigheden til at passe så nogenlunde, jeg kan regulere lidt med Frek. omf.

Remskive til motor:

Limede et par stykker asketræ sammen, borede et hul svarende til Ø på motoren med et stibart bor, så det passede rigtigt godt og stramt, her lavede jeg en bommert af karat, da jeg ville dreje denne klods rund som en remskive, med den V for remmen havde.

Startede motoren og drejede, det gik jo fint nok indtil klodsen sprægtes, fik kun en lille ridse i panden, en læresteg som jeg aldrig glemmer, også selvom jeg bliver 100 år. ( det kunne jo have været meget værre, så slap med forskrækkelse)

Om igen og denne gang lykkedes det, selvgjort er velgjort og billigt ikke at forglemme. (har senere fået en rigtig kileremskive på, der er altid plads til forbedring)

1. gang jeg fik klingen monteret (lidt risikabelt) uden nogen form for skærm, så først med håndkraft for at sikre at klingen blev hvor den' skulle være.

Fik motoren midlertidigt spændt fast og tilsluttede til kontakten, det roterede fantastisk det lykkedes

Bordet/landet er lavet af en rest 12 mm. mdf. i midten og 6 mm x-finer på begge sider, limet sammen og lakeret.

Underdelen:

Er lavet af nogle 12 mm lister i fyr, på den vis havde jeg mulighed for at lave tap/slids samlinger, det fungerede rigtigt fint.

Fandt den helt rigtige højde og trak (højden på de 4 hjul, 2 med bremse) fra som til sidst skulle monteres.

Afskærmning:

Efter tegning skulle den være kantet, jeg valgte dog at lave den cirkel formet, købte en' 6 mm birkekrydsfiner 1520 x 1520 mm og kreerede den skærm, jeg har i dag.

Købte nogle kraftige magneter til den del af af skærmingen som sidder Tv, som er meget nem at tage af, for skift af klinge, det virker nu også ret godt.

Frek. Omf.

Min motor 1,1 Kw beregnet til 400 V men omformeren som kan tages af og bruges andre steder, bruger 240V, så saven kan bruges til begge.

El er ikke det der siger mig mest, så jeg fik hjælp her på LDS til at montere start/stop kontakt som blev indkøbt (E-bay De)

Landet/bordet:

Har undladt at lave det så det kan kippes, det mener jeg ikke at få brug for, så også her er lavet en lille ændring.

Håber det er til inspiration og fyldestgørende, for andre som vil gå i gang med at lave det selv fra bunden af.

je_ns skrev den 07-11-2017

En rigtig fin båndsav du har fået bygget dig, det må jo have taget adskillige timer, men sådan er det jo med hobby.

Nu nævnte du, at du laver lidt ved en træbåd.

Kender du denne youtube kanal, jeg synes den er fantastisk, en mand der virkelig brænder for at bygge både.

https://www.youtube.com/user/Tipsfr..._polymer=1

maskinsnedker skrev den 08-11-2017

Tak je_ns

Jow jeg har set denne (Shipwrigth) om det er denne du mener? + en masse andre.

Ja det tog også meget lang tid at lave den sav.

Træbåd jow byggede en men i krydsfiner hovedsageligt, men det er mange år siden, mener der også ligger scannede fotos på Projekter som det hedder nu.

Rantzau skrev den 17-11-2017

Tak for gennemgangen Jan.

Det var meget inspirerende ;-)
