Her er så et par billeder af min kommende CNC maskine som primært er beregnet til at fræse i træ med.

Der mangler en masse detaljer, men det overordnede design er på plads.

Hilsen Metalsnedker

Link1
Her startede det første indlæg vedr. min CNC maskine bygget i træ:
http://www.lav-det-selv.dk/forum/showthread.php?t=50248

Link2
Tråd vedr. Bosch POF 1300ACE overfræser + en del oplysninger om maskineriet, som egentlig burde have været i denne tråd:
http://www.lav-det-selv.dk/forum/showthread.php?t=51630

Her er så et par billeder af min kommende CNC... Vis hele indlægget

953 svar

64
65
66

Følg tråden

Der er 640 indlæg før dette.

Annonce

Pilotfromdk

364 9900

20-06-2009 01:43

Du montere bare efter vejledningerne.... hvis der ikke står noget om lus, så skal der ikke være nogen :o)
Ang. trafo er det ikke så interesant hvad der skal ind i stikkontakten... (du skal naturligvis have 220V i DK) Har du 3motore så skal bare finde en trafo der kan give 24V / 10A. De 24VAc bliver til 24x1,44= ca 34.5VDc og så er du flyvende :o) Hvis du har 4motore så skal du nok have lidt mere

Børge

Hilsen

Børge

_______________________________________________________

WoodSign dot dk

Pilotfromdk

364 9900

20-06-2009 01:50

hov.... og sørg nu for at lodde det ORDENTLIGT, ikke noget med kolde lodninger, 90-95% af de fejl folk får senere er pga. dårlige lodninger!!!. Én dårlig lodning på din driverchip som går til når du belaster dit kredsløb og PUF!.... Og medmindre du er expert i et eller andet, så FØLG VEJLEDNINGEN punkt for punkt, så vil jeg æde en kasse is på at det kan køre når du er kommet forbi det sidste punkt :o)

Og skal vi så se at få nogle spåner i posen! :o)

Børge

Hilsen

Børge

_______________________________________________________

WoodSign dot dk

ICNC

43 6740

20-06-2009 01:57

Ja, men synes ikke det kan passe at der er ikke skal være forbindelse, for der er komponenter der får strøm fra den forbindelse. Det varer nok lige et godt stykke tid inden der kommer spåner i posen :-)

/Ib

Pilotfromdk

364 9900

20-06-2009 02:08

jeg ved ikke hvad det er for et hul (har ikke lige et print her) men skal der ikk et ben i det hul så ?
Så laver det jo forbindelsen når du lodder komponentet i... ?

Hilsen

Børge

_______________________________________________________

WoodSign dot dk

ICNC

43 6740

20-06-2009 02:10

Børge: Du har selvfølgelig ret det er størrelsen af sekundærsiden der er opgivet.
/Ib

Annonce

ICNC

43 6740

20-06-2009 02:14

Nej hullet sidder direkte under driver chippene, så der er ikke plads til komponenter.

schwinndk

75 5500

20-06-2009 11:29

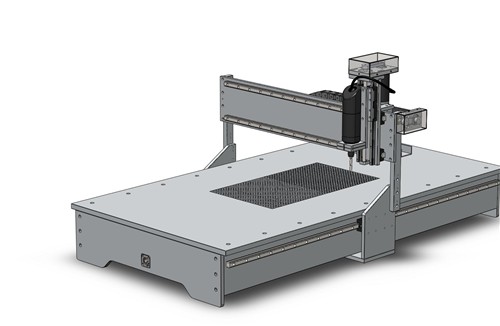

Så blev konstruktionen færdig. Nu skal stumperne bare bestilles hjem. Det skal nok blive godt. planet er X1500xY900xZ150, og Z kan rykkes 50mm ned for forstærke konstruktionen. Så skal der bygges.

DLG

1170 2400

20-06-2009 20:12

Fed tegning.
Er det 10 og 12mm alu plader du vil bruge?

Den har næsten de samme dimensioner som min - den store.

Når der kommer liv i din fræser, kan du fræse en træklods og thermo-forme et dæksel til dine remme over træklodsen - bare en ide.

Men dine stænger der holder broen ser lidt spinkle ud. Der er hellere ikke meget afstand imellem de 2 bolte der holder dem

Mvh Adam

j håndstad

689 3540

20-06-2009 22:16

Som Adam skriver så skal du lade dine sideplader gå helt op til toppen med samme form
Mvh Jørgen.

ICNC

43 6740

20-06-2009 23:54

Adam: Forklar lige det med at thermo- forme et dæksel, lyder interesant, man kan vel ikke få låg og 4 sider ud af 1 stykke plast?

/Ib
