CNC overfræser

443 6400

18-11-2007 18:54

Her er så et par billeder af min kommende CNC maskine som primært er beregnet til at fræse i træ med.

Der mangler en masse detaljer, men det overordnede design er på plads.

Hilsen Metalsnedker

Link1
Her startede det første indlæg vedr. min CNC maskine bygget i træ:
http://www.lav-det-selv.dk/forum/showthread.php?t=50248

Link2
Tråd vedr. Bosch POF 1300ACE overfræser + en del oplysninger om maskineriet, som egentlig burde have været i denne tråd:
http://www.lav-det-selv.dk/forum/showthread.php?t=51630

Her er så et par billeder af min kommende CNC... Vis hele indlægget

953 svar

58
59
60

Følg tråden

Der er 580 indlæg før dette.

Annonce

Metalsnedker Trådstarter

443 6400

03-06-2009 21:57

Tak schwinndk. Ja, den er ret robust og den skal poleres op, så bliver den meget pænere at se på, men det er noget jeg gør til sidst.
Det du tænker på er nok en DRO (Digital Read-Out), dvs. et display som er koblet til en eller flere glas-skalaer. De er til salg for penge på http://www.ebay.co.uk/

Til alle dem der skal bruge lineærføringer og andet gejl, så køb det hos ham her: http://stores.shop.ebay.com/linearmotionbearings__W0QQ_armrsZ1

I kan bare skrive en forespørgsel til ham vedr. hvad længder og mængder I skal bruge og så så giver han hurtigt svar tilbage om hvor meget det koster. Han er en af de billigste og meget pålidelig. Det kan meget vel svare sig at bestille noget sammen, for så snart vægten er mere end 20 kg, så bliver forsendelsesprisen meget god.

Brian

schwinndk

75 5500

03-06-2009 22:00

Hej Adam,

Tak for linket. Jeg har også studeret dem.. Som du selv skriver, er det i tommer, samt at prisen ser fin ud lige indtil manbegynder at tilføje stumper. Så ender den med at blive rasende dyr, desværre. Men jeg har også grænsket det kinesiske marked hvor der er rigtig mange. Dog synes jeg det lidt vovet at bestille en som ingen rigtig kender noget til. Så hvis ellers jeg kan få lidt opbygnings support under vejs, skulle jeg mene det burde være muligt at bikse en sammen. Men jeg skal lige læse mig igennem de utallige muligheder samt materialer der kan og "skal" bruges, før jeg giver mig i kast.

MVH. Kim

schwinndk

75 5500

03-06-2009 22:06

Ikke helt det. Kan man ikke bruge sin PC til at se de kordinater i stedet. Det jeg mener er en lille remote med kabel hvor man med et lille møllehjul kan styre akserne. Lige som på linket her: http://www.dsn2006.org/catalog/pics/Remote_Manual_Pulse_Generator.jpg

MVH. Kim

Metalsnedker Trådstarter

443 6400

03-06-2009 22:20

Nu er jeg med <img src=

" border=0> Jeg har godt nok ikke sådan en selv, men det er en såkaldt "pendant" (nogen bruger et gamepad) og så skal du bruge noget software såsom keygrabber. Du kan søge flere oplysninger på CNCzone.com. Du kan f.eks. se den her tråd: http://www.cnczone.com/forums/showthread.php?t=81456&highlight=pendant

Brian

Guldberg

8 2300

03-06-2009 23:09

Kan anbefale at bruge en Shuttle eller ShuttlePro som pendant, virker fremragende og der er massere af knapper der kan programmeres til hvad man nu end har brug for http://cgi.ebay.co.uk/ShuttlePro2-CONTOUR-DESIGN-ShuttlePro-2-Shuttle-Pro-New_W0QQitemZ270288548673QQcmdZViewItemQQptZPCA_Mice_Trackballs?hash=item3eee73f341&_trksid=p3286.m63.l1177

Annonce

schwinndk

75 5500

04-06-2009 10:40

Super Tak for det. Det er næsten et must at have såden en på (for mig i hvert fald). Jens H. De liniære føringer fra rollco som du bruger. Er det en SL25 med standart længde du bruger til din maskine. Har lidt svært ved at bedømme om de er stærke nok til en maskine i noget ligende samme størrelse som din. Kunne bare ud fra dine antal af huller på siden se at der var 21 boringer som standart er på den lille SL15 version. Den virker bare ret klein?..

De step motorer købt gennem hobbycnc kører de ikke inches? Eller er det ikke noget problem at konvatere over?

MVH. Kim

Jens H

38 2650

04-06-2009 10:59

Jeg bruger de lange føringsvogne for at få større moment.

Der er ikke meget at spare ved at bruge små føringer, men omvendt så skal du tænke på at hvis din gantry bliver tung, så skal du bruge tilsvarende moment på dine vogne for at optage det inerti der er.
Jeg mener ikke at spåntrykket er den store dræber her, men accelrationen af massen der kræver energi.

Hvis en stepmotor har et lige antal pulser pr omgang (og det har de) så er det ligemeget med inch/mm. Det er spindlen hvis den er i inch der kan give problemer, men det kan omregnes. Dog kan et lavt antal pulser pr. omgang give en unøjagtighed der bliver for stor.

Her er hvad jeg bruger.

SBG25FLL-K1 Profilføringsvogn
SBG25 Profilføringsskinne
til X gantry.

SBG20SLL-K1
Profilføringsvogn
SBG20
Profilføringsskinne

til Y bevægelse

SBG15
Profilføringsskinne
SBG15SL-K1
Profilføringsvogn

Til z bevægelse

Man kan hente min konstruktion her http://jens-h.dk/DownloadCommon/JEHFrame.zip

Det er Frame i assemblies der er hovedsamlingen.

schwinndk

75 5500

04-06-2009 12:20

Hej Jens, Super fedt af dig at dele ud

. Der ligger en del timer i den, og jeg er sikker på at det kan give idér til alle os andre... Tak igen

DLG

1170 2400

04-06-2009 13:42

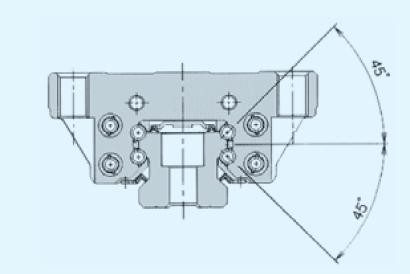

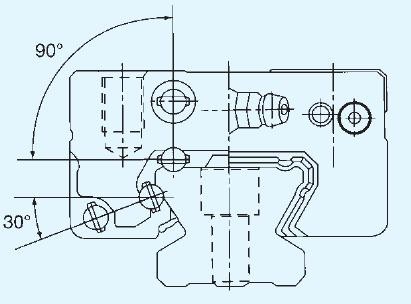

Jeg har SBG20 på det lange led (1500mm) - X aksen og SBG15 (800mm)på Y aksen - også fra Rollco. Man skal lige huske at vognenes kugler/lejer kan fås med forskellige belastnings vinkler. Mine vogne kører "på højkant" så de 2 rækker kugler trykker med 45 grader på skinnen. 45 grader er meget universal og kan bruges i alle vinkler. Men til tunge maskiner skal man nok vælge de andre typer. Der er et par stykker at vælge imellem. F.eks dem på mit billede. Mvh Adam

schwinndk

75 5500

04-06-2009 17:59

Snakkede lige med Karsten fra Rollco omkring det du nævner oven over. De kører kun med den type i toppen hvor man kan vende og dreje skinnen efter behag. Men det er jo super du lige nævner det så man har det i mende når man handler. Så bliver det bare spændt at se hvad det koster...
