CNC overfræser

443 6400

18-11-2007 18:54

Her er så et par billeder af min kommende CNC maskine som primært er beregnet til at fræse i træ med.

Der mangler en masse detaljer, men det overordnede design er på plads.

Hilsen Metalsnedker

Link1
Her startede det første indlæg vedr. min CNC maskine bygget i træ:
http://www.lav-det-selv.dk/forum/showthread.php?t=50248

Link2
Tråd vedr. Bosch POF 1300ACE overfræser + en del oplysninger om maskineriet, som egentlig burde have været i denne tråd:
http://www.lav-det-selv.dk/forum/showthread.php?t=51630

Her er så et par billeder af min kommende CNC... Vis hele indlægget

953 svar

57
58
59

Følg tråden

Der er 570 indlæg før dette.

Annonce

Guldberg

8 2300

01-06-2009 09:29

Nu handler denne her tråd jo om CNC overfræsere, men hvis der er nogle der en dag får lyst til at opgradere med en "rigtig" CNC fræser eller en CNC drejebænk, er her lidt inspiration

Mit forsøg på at bygge en CNC drejebænk, med skråtstillet føringer, værktøjsrevolver og meget andet godt: http://www.cnczone.com/forums/showthread.php?t=51688
Der er noget rod med links'ene til billederne, men hop til de sidste sider, der er nye billeder

En lille "prisvenlig" fræser jeg har investeret i og som jeg er i gang med at konvertere til et lille bearbejdningscenter med værktøjsskifter (16 værktøjer) og andet sjov: http://www.cnczone.com/forums/showthread.php?t=76676&page=3

lela

37 4700

01-06-2009 11:00

Hej Guldberg.
Det ser fint ud.
Men det er vist meget få hobbyister der har adgang til den slags maskiner Du her viser. (desværre).

Mvh. Leif.

Guldberg

8 2300

01-06-2009 21:11

Det er bare om at komme i gang og opgradere værkstedet :-) Pt. laver jeg mine maskiner i studentværkstedet på DTU, men havde jeg pladsen havde jeg da snart købt en gammel fræser og en drejebænk. Udstyr der er for gammelt til virksomheder kan snildt bruges af hobbyfolk som os

schwinndk

75 5500

03-06-2009 12:49

Hej Alle,

Så melder jeg mig også på banen. Dog ikke for at bygge en cnc (endnu), men for at finde den rette cnc til at fræse guitar til hobby brug. Jeg er dog super imporneret over alle den fede hjemmebygget modeller i fremtryller herinde. Godt gået. Jeg har kigget på en step four BASIC 1000, men er i tvivl om den er "god nok" til formålet. Jeg har selv kørt med cnc maskiner i mine dage som værktøjsmager, og er lidt ude efter en maskine der kan fræse med samme skærehastighed som Jens H har bygget. Detn kører super snapt, og ville være lige i øjet. Er der nogen I kan anbefale eller er modellen jeg har kigget på i orden til formålet? MVH

Jens H

38 2650

03-06-2009 13:26

Hej Schwinndk.

Jeg har kørt med Basic 540 til guitarfremstilling i 2 år. Man kan lave meget med den, men den har nogle mangler/ulemper. Når du kigger på Basic 1000 så har du en god længde til fremstilling af hals, men det kan godt blive på bekostning af maks. feed hastighed, for jeg mener det er samme opbygning som 540, og så bliver den frithængende længde for X aksen ret lang, og en nedbøjning/rysten bliver større.

Kort kan jeg sige for mit vedkommende og step 540:

Fordele:
Hurtigt igang.
Kompakt.
Billig (relativt til andet færdigt på markedet)
Let at vedligeholde.

Ulemper:
Ikke understøttede føringer.
Staller let hvis der er det mindste skidt eller unøjagtighed i mekanikken.
Software ikke helt pålideligt (ikke at det går ned, men har oplevet problemer med at tabe pulser, som dog har forsvundet ved opgradering. Andre små fejl, som man dog kan lære at leve med)
Ikke super hurtig. Opgivet til 1000 mm/min. Dog kan den køre 2300 mm/min under gode forhold, men jeg har måtte lave ekstrastyr til trapezspindlerne for at de ikke går i selvsving.
Software er dyr/dårlig politik.

Min pris så sådan ud:
21000 kr for step 540 med kress 800 og ExpertLT software excl moms.
7000 kr for opgradering af software så den kunne indlæse en 3D dxf/G-gode fil. (Ja, der fulgte en Lite version med maskinen, men for at kunne købe et 3D software modul skulle man have standard version, da lite ikke kan køre med moduler, så jeg var nød til at opgradere til standard, og fin lidt funktioner jeg ikke bruger, for at kunne købe 3D importmodulet.
Så i alt 28.000 kr excl moms.

Til sammenligning har den jeg selv har bygget kostet 31.000 kr excl moms. Men hvis man skal købe noget med samme spec. kommer man let op på 100.000 kr.

Så jeg mener der kan være meget at hente i at bygge den selv, men omvendt, hvis det ikke lige er det man vil bruge sin tid på, men hellere vil CNC fræse, så skal man have det med i sine overvejelser.

Annonce

schwinndk

75 5500

03-06-2009 15:06

Tak for response.. Lave den selv kunne være en idé kan jeg høre og se. Det er jo learning by doing, men der skal forskes for at finde stumperne på nettet eller hvad? Der er jo næppe nogen grund til at ofre så mange penge på noget man i bund og grund ikke er tilfreds med. Jeg kan altid få materialet skåret og bukket via arbejdet, så det vil "kun" være selve elektronikken som der skal forskes grundigt i. Det kunne som du nævner være et sjovt projekt, da det i bund og grund er den gamle der laver guitarene, og mig som laver filerne samt visualiseringerne.

Hvor lang tid tog det at bygge den maskine du har bygget op samt at samle alle stumperne samt hvilket CAM program bruger du? Måske det skulle blive mit vinterprojekt for i år

Tak igen for overstående svar. MVH

Jens H

38 2650

03-06-2009 15:47

Jeg gjorde det at jeg købte et CNC sæt med motorer (som jeg efter at have regnet på mente det skulle være), og prøvede mig frem med en prøveopstilling af det elektriske. Hvis jeg kunne få det til at virke, så havde jeg ikke de store bekymringer. Det gjorde jeg i januar, og i februar begyndte jeg design og fremstilling, og i april prøvekørte jeg. Jeg har så valgt en konstruktion ud fra hvad jeg havde mulighed for at fremstille den i. Min step four kan til nød bearbejde alu, så jeg lavede hele konstruktionen i alu, og købte så kuglespindler og skinneføringer af god kvalitet. Det giver så nogle dyre komponenter, men dog synes jeg at med skinneføringer man for så meget stivhed og præsicion foræret, at det kan betale sig.
Jeg bruger rhino3d og rhinocam. De programmer koster så også noget oven i hatten. Men der er mange muligheder alt efter hvad man vil. I teorien kan man lave programmerne i g-code med notepad.

Metalsnedker Trådstarter

443 6400

03-06-2009 19:12

Hej alle.

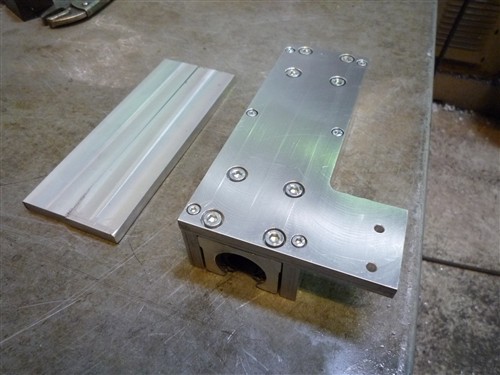

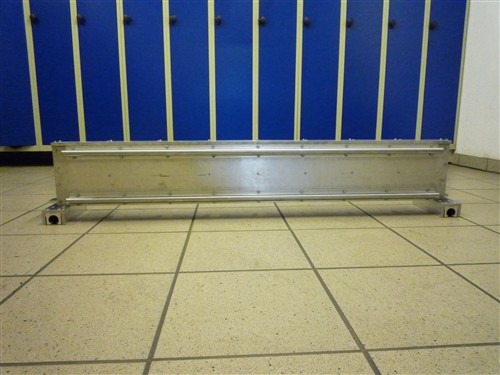

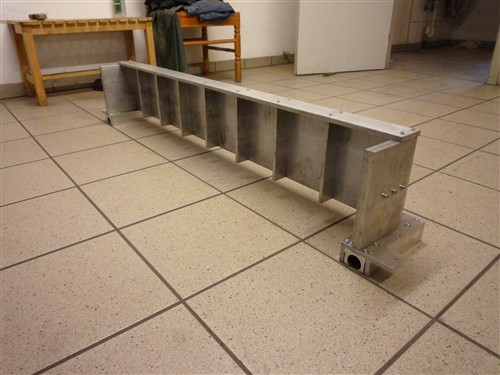

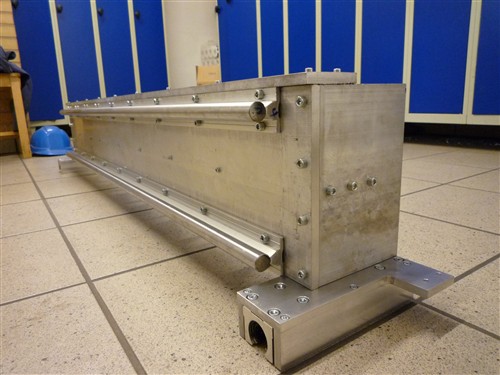

Så er jeg nået en kende videre med mit projekt og som I kan se, så er gantryen mere eller mindre færdig

Den vejer rimeligt godt til, men til gengæld, så er den stiv som bare pokker og det er jo godt, for det var nemlig også planen

Brian

DLG

1170 2400

03-06-2009 21:35

Schwinndk - jeg kender ikke deres maskiner, men denne model er med skinneføringer og de anbefaler den til guitar bygning. Alt er i tommer - ikke noget for mig:-) men jeg har studeret meget deres hjemmeside for at få lidt inspiration.
http://www.k2cnc.com/Machines/CNC-router-KG-2525_detail.asp

Mvh Adam

schwinndk

75 5500

03-06-2009 21:35

Er det muligt at bygge et styremodul på de maskiner i bygger, så man manuelt ved hjælp at et drejehjul kan styre xyz 1mm, 0,1mm,0,01mm, Lidt ligesom på større 3d fræsere. Det vil hjælpe meget at kunne styre dem manuelt hvis man en gang i mellem bare lige skal have fræst noget rent eller når noget skal rettes op mm. Jeg har set det på nogle af de lidt større maskiner af samme slags, men ikke set nogle med det monteret på de forums jeg har været inde på. Det er jo en fed ekstra ting at bygge på dem, hvis det altså er til at få fat på.??

Jens H: Tak igen for dit indput. Jeg tror jeg kaster mig stille og roligt at opbygge en. Jeg har også arbejdet med SW en hel del år, samt bruger det på jobbet. Så mon ikke det er muligt at bikse en sammen hvis jeg støver de rigtige stumper op der skal bruges...

Metalsnedker: Det var da en virkelig roubust fætter du er ved at få bygget samme der.. Ser godt ud.

MVH. Kim
