Tilslutning af elektrisk vindues åbner

 Følg tråden
denelias
denelias
Indlæg: 28
denelias denelias

Hej til alle   Jeg har jo anskaffet mig en motor til at kunne åbne vores vindue som sidder 3,5m oppe. Det er en windowmaster. Jeg kan ikke finde ud af hvordan kontakten skal tilsluttes. Er der en herinde der kan hjælpe?

 file:///C:/Documents%20and%20Settings/far/My%20Documents/Downloads/WMX+504_804-n_install+EN_DE_DK_FR_SE_1810.pdf

Venlig hilsen Dennis svagistrøm Eliasen

S. Fabrin
S. Fabrin
Indlæg: 7113
Postnr: 4400
S. Fabrin S. Fabrin

Kunne du ikke bare sætte pdf filen ind i dit indlæg. Der er ikke adgang til filen i dit link.

fase
denelias
denelias
Indlæg: 28
denelias denelias Trådstarter

Øhh det vil jeg forsøge..

denelias
denelias
Indlæg: 28
denelias denelias Trådstarter

https://www.windowmaster.dk/produkter/naturlig-hybrid-ventilation/230v-interface/motor-interface-230vac-24vdc--3a

S. Fabrin
S. Fabrin
Indlæg: 7113
Postnr: 4400
S. Fabrin S. Fabrin

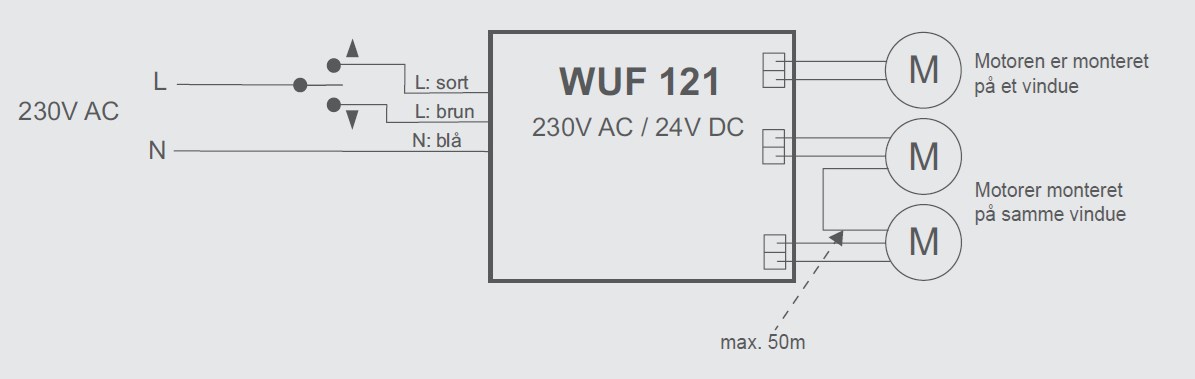

Du skal tilslutte efter dette skema, dog kun med en motor:

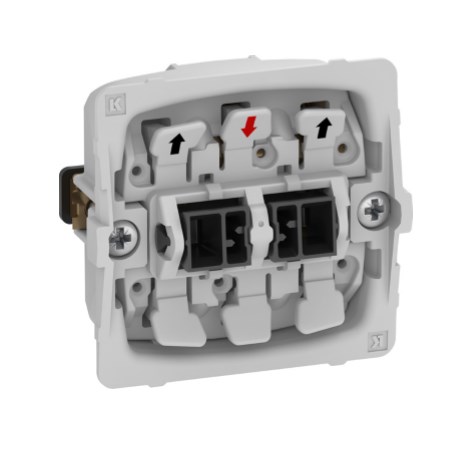

Til det skal du bruge en Jalousiafbryder . Som forbindes sådan:

Fase fra stikkontakten til klemmen med den røde pil, sort og brun fra styreenheden forbindes til klemmerne med de sorte pile. Nullen, den blå, skal ikke forbindes i afbryderen, men samles med den blå fra stikkontakten. Hvis åbne og lukkefunktion er byttede i forhold til pilene på afbryderen, bytter du de to ledninger i klemmerne med sort pil.

fase
denelias
denelias
Indlæg: 28
denelias denelias Trådstarter

Super. Og hvordan finder jeg ud af hvor fasen er i kontakten? Med en søger?

S. Fabrin
S. Fabrin
Indlæg: 7113
Postnr: 4400
S. Fabrin S. Fabrin

Det er ligegyldigt, om det er fase eller nul, du har i stikket, bare du forbinder det på den måde, der er vist.

fase
denelias
denelias
Indlæg: 28
denelias denelias Trådstarter

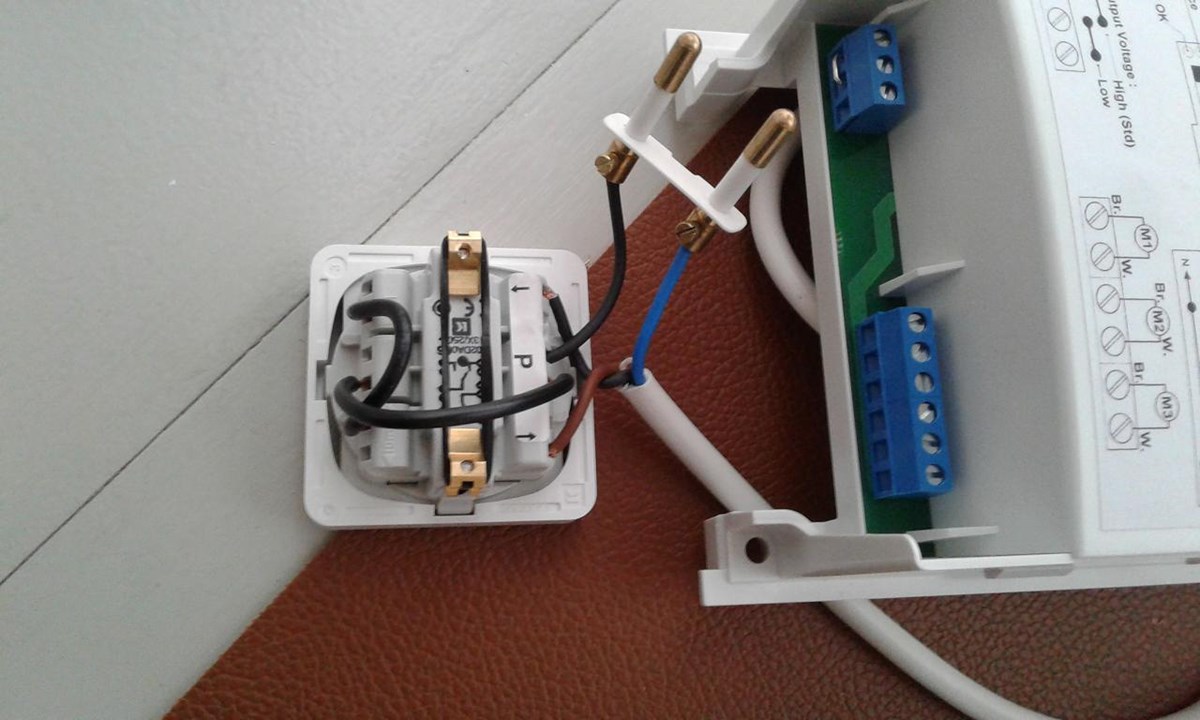

Okay! Du må lige bære over med mig her. Nu har jeg forsøgt at samle det på bordet (kun for at jeg kan fatte det)

Ser det rigtigt ud?

S. Fabrin
S. Fabrin
Indlæg: 7113
Postnr: 4400
S. Fabrin S. Fabrin

Nej det ser ikke rigtig ud. Du skal have et kabel med to ledere i forsyningen fra stikkontakten, hvis du bruger et kabel med tre ledere, så brug kun de to f.eks. blå og brun. Klip den sorte væk. Kablet til styreenheden skal være med tre ledere. Den  blå for forbinder du med den blå fra stikkontakten, den skal ikke have forbindelse til afbryderen. Den brune fra stikkontakten sætter du i klemmen med den røde pil. De lus, du har forbundet, skal fjernes. Den brune og den sorte fra styrenheden forbinder du til klemmerne mærket  med en sort pil. Du skal bruge den afbryder, jeg har anvist. Den er sikret mod at kunne trykke på åbne og lukke på samme tid. Jeg har lagt et link til den rigtige afbryder i det forrige indlæg Jalousiafbryder.

Kan du ikke fortælle, hvilken afbryder du bruger. Den set ikke ud til at være den rigtige. Et billede af forsiden ville være fint. Det du bruger ligner noget afbryder med glimlampe.

fase
denelias
denelias
Indlæg: 28
denelias denelias Trådstarter

https://www.windowmaster.dk/produkter/naturlig-hybrid-ventilation/[email protected]@269


Det er denne her jeg har købt WSK 102

denelias
denelias
Indlæg: 28
denelias denelias Trådstarter

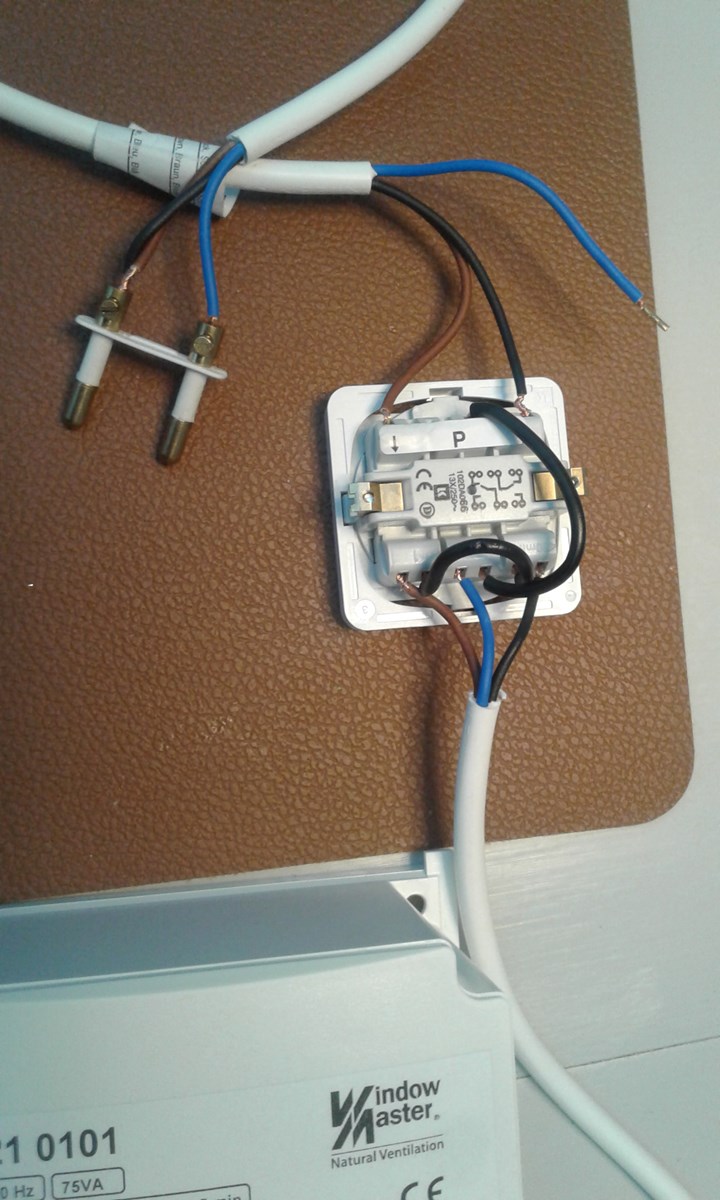

De lus der sidder på er nogle som sad på da jeg købte den..

denelias
denelias
Indlæg: 28
denelias denelias Trådstarter

De lus der sidder på er nogle som sad på da jeg købte den..

S. Fabrin
S. Fabrin
Indlæg: 7113
Postnr: 4400
S. Fabrin S. Fabrin

Nu har jeg kikket nærmere på din afbryder, og det er den rigtige, så er det på plads. Lusene er til den elektriske gensidige af spærring.

Det burde jeg have set. Nu kommer så mit spørgsmål: Virker din opstilling? Lav nu et stykke ledning, som kan nå fra stikkontakten og hen til betjeningsafbryderen og forbind det, som du har gjort. Virker det omvendt i forhold til op og ned pilene, bytter sort og brun i de yderste klemmer i afbryderen.
