setup af CNC controlere printerport etc

43 4100

12-09-2010 19:13

Jeg er ved at bygge en CNC overfræser.
maskinen er bygget, og motorer er købt.
Jeg har valgt at købe følgende.
http://www.motiontek.ca/Retrofitkit.html

Jeg har forbundet det med ledninger, som foreskrevet men kan ikke få liv i motorerne.

Er der nogen der kan hjælpe mig med det.
Jeg har prøvet på 3 forskellige PC'er, men stadig ingen reaktion.

Det så meget nemt ud da jeg bestilte det, men jeg kan ikke se hvad jeg gør forkert.

Venlig hilsen
Erik Møller Nielsen

Min interesse er at lave små ting i træ, som kan bruges

til gaver, samt dekorationer af skabslåger,

Der er ingen grænser for, hvad der kan laves på

maskinen.

Erik Møller Nielsen

siger tusind tak til alle som har et godt tip, ris eller ros

Jeg er ved at bygge en CNC overfræser. maskinen er... Vis hele indlægget

69 svar

2
3
4

Følg tråden

Der er 20 indlæg før dette.

Annonce

kim.mortensen

105

17-09-2010 06:00

Altså, umiddelbart ser det setup der helt korrekt ud, men billedet er i så dårlig opløsning at jeg ikke kan se hvad der står på de enkelte terminaler.

MeTriC

47 6430

17-09-2010 07:59

Skrevet af emn på 16 sep 2010 20:26
Hej MeTric

Hvor er det du går ind og gør det.
Er det i ports and pins under fanen input eller??

Ja, det er det.

LDS Tip

Automatisk tip

Se ugens tilbud på lamper og belysning hos Harald Nyborg

emn Trådstarter

43 4100

17-09-2010 15:23

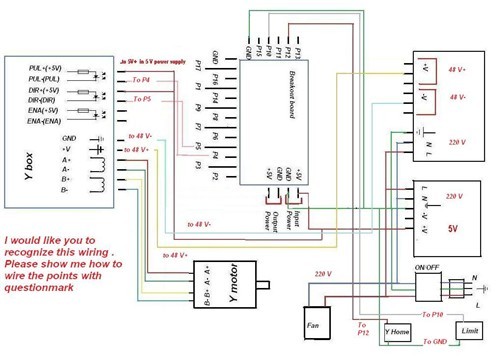

Jeg har dette diagram, men kun med en akse. på den måde bliver filen så lille at den skulle blive tydeligere her. her er det Y aksen.

Mvh
Erik Møller Nielsen

Min interesse er at lave små ting i træ, som kan bruges

til gaver, samt dekorationer af skabslåger,

Der er ingen grænser for, hvad der kan laves på

maskinen.

Erik Møller Nielsen

siger tusind tak til alle som har et godt tip, ris eller ros

DLG

950 2400

18-09-2010 16:14

Jeg ved ikke hvad der er rigtigt og forkert, men på den ene tegning PUL+ og DIR + kommer fra BOB, og på den anden tegning fra 5V strømforsyning?
Jeg har postet et billede af tilslutning af mine drivere her
www.lav-det-selv.dk/Forum/afv/topic...307/afpg/2

Mvh Adam

emn Trådstarter

43 4100

19-09-2010 16:14

Hej DLG.

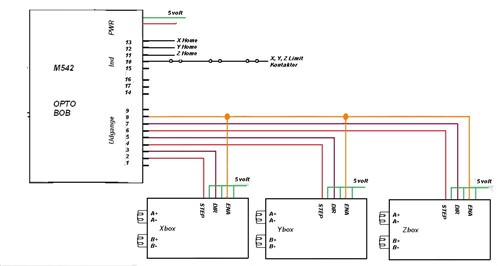

Jeg har forfinet dit diagram.
Mener du at det skal se sådan ud?

Mvh
Erik Møller Nielsen

Min interesse er at lave små ting i træ, som kan bruges

til gaver, samt dekorationer af skabslåger,

Der er ingen grænser for, hvad der kan laves på

maskinen.

Erik Møller Nielsen

siger tusind tak til alle som har et godt tip, ris eller ros

LDS Tip

Automatisk tip

Se ugens tilbud på lamper og belysning hos Harald Nyborg

Annonce

DLG

950 2400

19-09-2010 22:39

Ja, det virker fint sådan:-)

Måske udover home og limit kontakter. Mach er ligeglad hvordan du kobler dine kontakter, så mine er koblet i serie alle sammen og til en indgang.
Drivere få også 48V og minus fra strømforsyningen.

Jeg ved godt jeg havde skrevet M542 forkert på papiret, men det er mine drivere der hedder sådan. Dine hedder D42 - jeg tror det er nøjagtigt det samme.

Jeg ved ikke hvad der er i vejen. Artsoft siger at man kun må have Mach3 driveren installeret på PCeren. Du har ikke en eller anden printer driver installeret?
Der er også en driver test i Mach3 mappen, som jeg ikke helt forstå hvordan man skal tolke.

Bruger du piletaster på tastaturet og Page down og up? Har du prøvet at trykke på "TAB" tasten på tastaturet - det kan være Slow Jog mode stå på 0,1%- nej, jeg ved det ikke.

Mvh Adam

sanggaard

7 8382

22-09-2010 20:40

Et forslag til fejlsøgning:

Monter en lysdiode i serie med en modstand på f.eks. 270 ohm mellem en "step" udgang på dit breakout board og +5V istedet for XBox'ene.

Når du "jogger" i den pågældende akse i Mach 3 skal lysdioden blinke. Gør den det skal fejlen findes i XBox'en eller stepmotoren. Gør den ikke det skal fejlen findes i dit breakout board, pc forbindelse, parallelport eller konfiguration af mach3.

Hvis du prøver "lys dioden" så lad mig høre resultatet og vi kan gå videre til næste skridt.

Med venlig hilsen

js

www.cnc66.dk

emn Trådstarter

43 4100

22-09-2010 21:57

Hej Sanggtaard.

Tak skal du have.
Det må bare prøves.

Mvh

Erik Møller Nielsen

Min interesse er at lave små ting i træ, som kan bruges

til gaver, samt dekorationer af skabslåger,

Der er ingen grænser for, hvad der kan laves på

maskinen.

Erik Møller Nielsen

siger tusind tak til alle som har et godt tip, ris eller ros

emn Trådstarter

43 4100

22-09-2010 22:04

Hej DLG

Computeren er kun til CNC. Jeg har faktisk 3 PC'ere, købt til formålet for ca. 300 kr/stk. De har over 2 Ghertz processor og fra 512 Mb ram og op.

Mvh
Erik Møller Nielsen.

Min interesse er at lave små ting i træ, som kan bruges

til gaver, samt dekorationer af skabslåger,

Der er ingen grænser for, hvad der kan laves på

maskinen.

Erik Møller Nielsen

siger tusind tak til alle som har et godt tip, ris eller ros

emn Trådstarter

43 4100

25-09-2010 15:22

Hej Sanggaard.

Jeg har prøvet med lysdioden, og den blinker ikke.

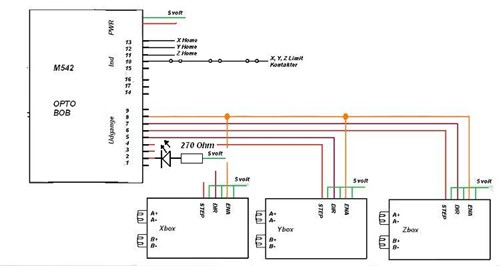

Sådan er den monteret.

Har også prøvet at vende dioden den anden vej.

Mvh

Erik Møller Nielsen

Min interesse er at lave små ting i træ, som kan bruges

til gaver, samt dekorationer af skabslåger,

Der er ingen grænser for, hvad der kan laves på

maskinen.

Erik Møller Nielsen

siger tusind tak til alle som har et godt tip, ris eller ros
