setup af CNC controlere printerport etc

43 4100

12-09-2010 19:13

Jeg er ved at bygge en CNC overfræser.
maskinen er bygget, og motorer er købt.
Jeg har valgt at købe følgende.
http://www.motiontek.ca/Retrofitkit.html

Jeg har forbundet det med ledninger, som foreskrevet men kan ikke få liv i motorerne.

Er der nogen der kan hjælpe mig med det.
Jeg har prøvet på 3 forskellige PC'er, men stadig ingen reaktion.

Det så meget nemt ud da jeg bestilte det, men jeg kan ikke se hvad jeg gør forkert.

Venlig hilsen
Erik Møller Nielsen

Min interesse er at lave små ting i træ, som kan bruges

til gaver, samt dekorationer af skabslåger,

Der er ingen grænser for, hvad der kan laves på

maskinen.

Erik Møller Nielsen

siger tusind tak til alle som har et godt tip, ris eller ros

Jeg er ved at bygge en CNC overfræser. maskinen er... Vis hele indlægget

69 svar

1
2
3

Følg tråden

Der er 10 indlæg før dette.

Annonce

emn Trådstarter

43 4100

15-09-2010 23:12

Kan det være Micro-step Division/Resolution Selection der står forkert

eller er det noget med Current selection som står forkert?

Hvad skal de eventuelt være?
Mvh
Erik Møller Nielsen

Min interesse er at lave små ting i træ, som kan bruges

til gaver, samt dekorationer af skabslåger,

Der er ingen grænser for, hvad der kan laves på

maskinen.

Erik Møller Nielsen

siger tusind tak til alle som har et godt tip, ris eller ros

MeTriC

47 6430

15-09-2010 23:14

Ja, E-stop kan ikke slås fra, men du kan bare ændre en af felter ude til højre, så den bliver til en NO (normal open) i stedet for en NC (normal closed). det burde kunne gøre at du kan resette din E-stop.

LDS Tip

Automatisk tip

Se ugens tilbud på lamper og belysning hos Harald Nyborg

emn Trådstarter

43 4100

15-09-2010 23:22

Tak MeTric.
God ide.
Det vil jeg prøve.

Mvh
Erik Møller Nielsen

Min interesse er at lave små ting i træ, som kan bruges

til gaver, samt dekorationer af skabslåger,

Der er ingen grænser for, hvad der kan laves på

maskinen.

Erik Møller Nielsen

siger tusind tak til alle som har et godt tip, ris eller ros

DLG

939 2400

16-09-2010 02:07

Jeg er ikke ekspert i det her men har samlet 3 forskellige styringer - de virker heldigvis:-)
Hvad med de Step Pin og Dir Pin - har du skrevet de rigtige tal i de felter i Port&Pins/ Motor outputs ? Det er ret vigtigt at fortælle pceren hvor du har tilsluttet dine motorer/drivere. Det er måske en anden akse du har kørende. Det er ikke nemt at se når du kun har en tilsluttet.
Jeg har 3 styringer med forskellige tal, så der er nok ikke noget der hedder standard. Det må være BOB der bestemmer det.

Home og limit lampen i diagnostic skal tænde når du trykker på kontakten - og slukke igen når du slipper.
For at være sikker på at det ikke er det, kan du bare deaktivere dem ved at fjerne alle de grønne fluebind ved home og limit.

Mvh Adam

emn Trådstarter

43 4100

16-09-2010 20:26

Hej MeTric

Hvor er det du går ind og gør det.
Er det i ports and pins under fanen input eller??

Hej Adam

Jeg har monteret:
P2 til Xbox PUL-(PUL)
P3 til Xbox DIR-(DIR)
5 volt til Xbox PUL(+5v)
5 volt til Xbox DIR(+5v)

P4 til Ybox PUL-(PUL)
P5 til Ybox DIR-(DIR)
5 volt til Ybox PUL(+5v)
5 volt til Ybox DIR(+5v)

P6 til Zbox PUL-(PUL)
P7 til Zbox DIR-(DIR)
5 volt til Zbox PUL(+5v)
5 volt til Zbox DIR(+5v)

P11 til Xhome switsh
P12 til Yhome switsh
P13 til Zhome switsh

Jeg har prøvet at ilustrere mit setup i et regneark

Signal Enabled Step Pin# Dir Pin# Dir Low active Step Low active Step port Dir port
XAxis V 2 3 X X 1 1 1 1
YAxis V 4 5 X X 1 1 1 1
ZAxis V 6 7 X X 1 1 1 1
AXAxis X 0 0 X X 0 0 0 0
BAxis X 0 0 X X 0 0 0 0
CAxis X 0 0 X X 0 0 0 0
Spindle X 0 0 X X 0 0 0 0

Mvh

Erik Møller Nielsen

Min interesse er at lave små ting i træ, som kan bruges

til gaver, samt dekorationer af skabslåger,

Der er ingen grænser for, hvad der kan laves på

maskinen.

Erik Møller Nielsen

siger tusind tak til alle som har et godt tip, ris eller ros

LDS Tip

Automatisk tip

Se ugens tilbud på lamper og belysning hos Harald Nyborg

Annonce

emn Trådstarter

43 4100

16-09-2010 20:32

Hej Adam

Nåh det kom ikke til at se ud som jeg vil ha' det, men prøv at gennemskue det. V er grønt flueben og X er rødt X.

Mvh
Erik Møller Nielsen

Min interesse er at lave små ting i træ, som kan bruges

til gaver, samt dekorationer af skabslåger,

Der er ingen grænser for, hvad der kan laves på

maskinen.

Erik Møller Nielsen

siger tusind tak til alle som har et godt tip, ris eller ros

kim.mortensen

105

16-09-2010 20:33

step og dir på din styring skal have nul, og ikke +5 volt. Jeg lavede samme nummer på min, og så virker styringerne nemlig ikke.

kim.mortensen

105

16-09-2010 20:36

Og det var så common altså den der er luset imellem, som skal have nul istedet for +5volt

emn Trådstarter

43 4100

16-09-2010 21:41

Vil det sige at dette er helt forkert.

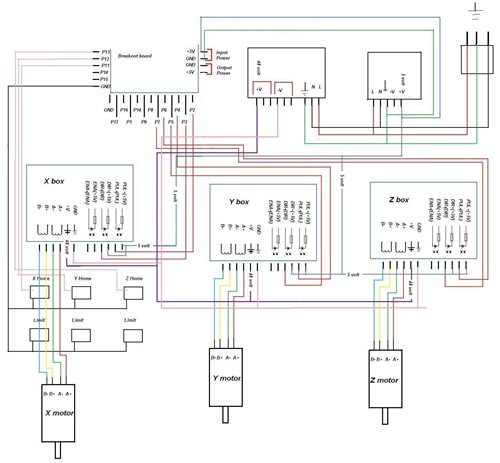

Kan nogen korrigere nedenstående Wiring skema.

Min interesse er at lave små ting i træ, som kan bruges

til gaver, samt dekorationer af skabslåger,

Der er ingen grænser for, hvad der kan laves på

maskinen.

Erik Møller Nielsen

siger tusind tak til alle som har et godt tip, ris eller ros

emn Trådstarter

43 4100

16-09-2010 21:46

Vil det sige at dette er helt forkert.
Kan nogen korrigere nedenstående Wiring skema.

Min interesse er at lave små ting i træ, som kan bruges

til gaver, samt dekorationer af skabslåger,

Der er ingen grænser for, hvad der kan laves på

maskinen.

Erik Møller Nielsen

siger tusind tak til alle som har et godt tip, ris eller ros
