setup af CNC controlere printerport etc

Jeg er ved at bygge en CNC overfræser.
maskinen er bygget, og motorer er købt.
Jeg har valgt at købe følgende.
http://www.motiontek.ca/Retrofitkit.html

Jeg har forbundet det med ledninger, som foreskrevet men kan ikke få liv i motorerne.

Er der nogen der kan hjælpe mig med det.
Jeg har prøvet på 3 forskellige PC'er, men stadig ingen reaktion.

Det så meget nemt ud da jeg bestilte det, men jeg kan ikke se hvad jeg gør forkert.

Venlig hilsen
Erik Møller Nielsen

 Min interesse er at lave små ting i træ, som kan bruges

til gaver, samt dekorationer af skabslåger,

Der er ingen grænser for, hvad der kan laves på

maskinen.




Erik Møller Nielsen


siger tusind tak til alle som har et godt tip, ris eller ros

Jeg er ved at bygge en CNC overfræser. maskinen er... Vis hele indlægget
69 svar
 Følg tråden
Der er 30 indlæg før dette.
Annonce
Annonce
Annonce
Hvorfor er det at du bliver ved med at have enabl. koblet til. Som jeg skrev tidligere, så skal du ikke koble den til. Hvis der ikke er koblet noget til, så er styringerne tændt.
Hej Erik,

Ok, du kan nu fortsætte med at teste dit breakout board således:

1) Fjern kablet til PC'en.

2) Lysdioden fra forrige forsøg lader du sidde som du selv har vist på diagrammet.

3) Tag en modstand på 1K (1000 ohm, farvekode: sort, brun, rød) og forbind den ene ende til 5V

4) Den anden ende af modstanden lader du røre det rette indgangsben i DB25 stikket (det er vel et DB25 stik med 25 pins?) på dit BOB (det stik hvor PC'en skal tilsluttes)

5) I en typisk konfiguration vil ben 2, 4 og 6 ofte være hhv. step x, y og z men jeg kender ikke dit BOB så enhver af indgangene
1,2,3,4,5,6,7,8,9,14,16 og 17 på dit BOB kan være kandidater til step x. Prøv dem en efter en indtil lysdioden lyser.

6) Kan du ikke få dioden til at lyse i punkt 5 kan dit BOB være indrettet således at indgangen skal "trækkes" lav. Gå derfor tilbage til punkt 3 men forbind den ene ende af modstanden til 0V istedet for 5V, hvorefter du udfører punkt 4 og 5 igen.

Har dit BOB en såkaldt "Safety charge-pump" funktion skal denne disables før ovenstående test. Det kan ofte gøres vha. en jumper på BOB.

Lad mig høre om udfaldet af denne lille øvelse.


Med venlig hilsen

js

www.cnc66.dk



Tak Sanggaard!

Det lyder som en spændende øvelse, så det vil jeg prøve.
gode råd er gode at få.   Det lærer man af, og jeg er dybt taknemmelig.

Mvh

Erik Møller Nielsen

 Min interesse er at lave små ting i træ, som kan bruges

til gaver, samt dekorationer af skabslåger,

Der er ingen grænser for, hvad der kan laves på

maskinen.




Erik Møller Nielsen


siger tusind tak til alle som har et godt tip, ris eller ros



Hej Sanggaard!

Når man kigger på et printerstik, er der både han og hunstik.
Når man ser direkte på dem ved siden af hinanden, er de spejlvendt af hinanden.

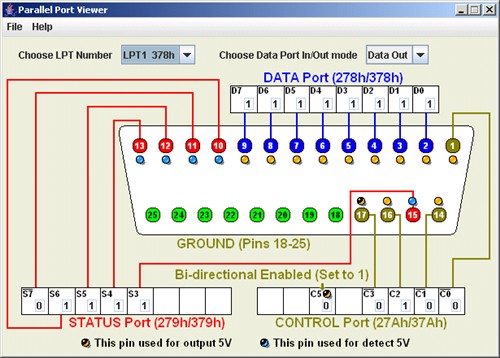

Jeg har fundet en skitse af et printerstik.
Er det en han eller en hun, når man ser direkte på det?

Jeg prøver at suge til mig, og er taknemmelig for hver en infomation.

Mvh
Erik Møller Nielsen

 Min interesse er at lave små ting i træ, som kan bruges

til gaver, samt dekorationer af skabslåger,

Der er ingen grænser for, hvad der kan laves på

maskinen.




Erik Møller Nielsen


siger tusind tak til alle som har et godt tip, ris eller ros

Annonce
Hej Erik,

Det er et hun stik figuren viser.

Se evt. her: http://www.cncroutersource.com/cnc-breakout-board.html

Med venlig hilsen

js

www.cnc66.dk



Hej Sanggaard!

Tak skal du have.
Godt link du gav der.    Tak

Mvh
Erik Møller Nielsen

 Min interesse er at lave små ting i træ, som kan bruges

til gaver, samt dekorationer af skabslåger,

Der er ingen grænser for, hvad der kan laves på

maskinen.




Erik Møller Nielsen


siger tusind tak til alle som har et godt tip, ris eller ros

Hej Sanggaard!

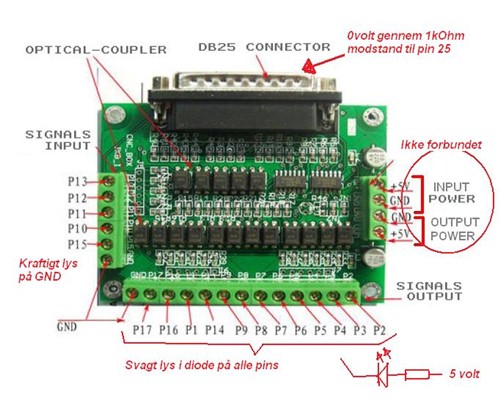

Jeg har lavet den øvelse du gav mig forleden dag.   Undskyld at jeg ikke ridder samme dag som jeg sadler, men der kom noget andet i vejen.
Først kunne jeg ikke se noget lys på noget tidspunkt, indtil jeg fik trukket gardinerne for, så solen ikke dominerede.  Det hjalp, og jeg havde forventet et kraftigere lys, men det skyldes nok for store modstande.

Hvad får du ud af det?

Venlig hilsen

Erik Møller Nielsen

 Min interesse er at lave små ting i træ, som kan bruges

til gaver, samt dekorationer af skabslåger,

Der er ingen grænser for, hvad der kan laves på

maskinen.




Erik Møller Nielsen


siger tusind tak til alle som har et godt tip, ris eller ros

Har du ikke din 5 volt og 0 koblet til ude til højre i billedet?
Det er jo de 5v derfra, der drivere dine optokoblere.
Hej Erik,

Som Kim også nævner skal du have forbundet input og output power til 5V
Hvis du ikke på noget tidspunkt har haft det - har du måske allerede fundet fejlen!

Til testen kan du anvende samme forsyning til såvel input som output power. Til rigtig drift bør du anvende 2 "galvanisk" adskilte forsyninger, fra f.eks. 2 separate strømforsyninger. Hvis du vil spare en af strømforsyningerne kan du anvende 5V fra USB udgangen (ben 1 og 4 i USB stikket) af computeren som "input power".

Med power tilsluttet skal der gerne komme et kraftigere lys i dioden som du burde kunne se i selv dagslys.

Med venlig hilsen

js

www.cnc66.dk
