Hjælp til betjeningspanel hæve/sænke bord LINAK

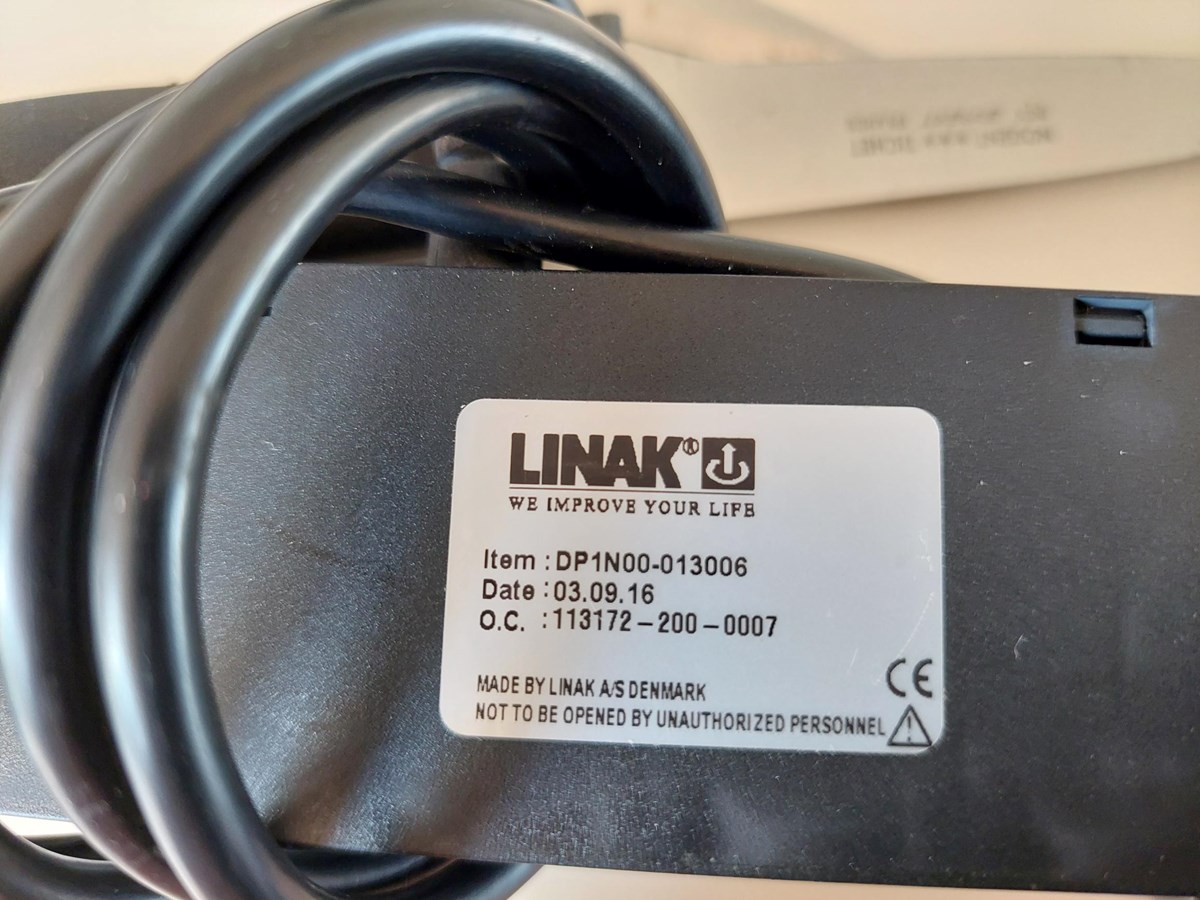

Vedrørende B8 hæve/sænkebord med LINAK teknink.
Under flytning hos min datter blev ledningerne til betjeningspanelet, rykke ud af printet hvor de var loddet fast.
Der ville være super hvis nogle kunne tage et billede af hvordan de sidder på printet, der er 8 ledninger.
Ledningen er med et RJ45 stik som går op i styreboksen.

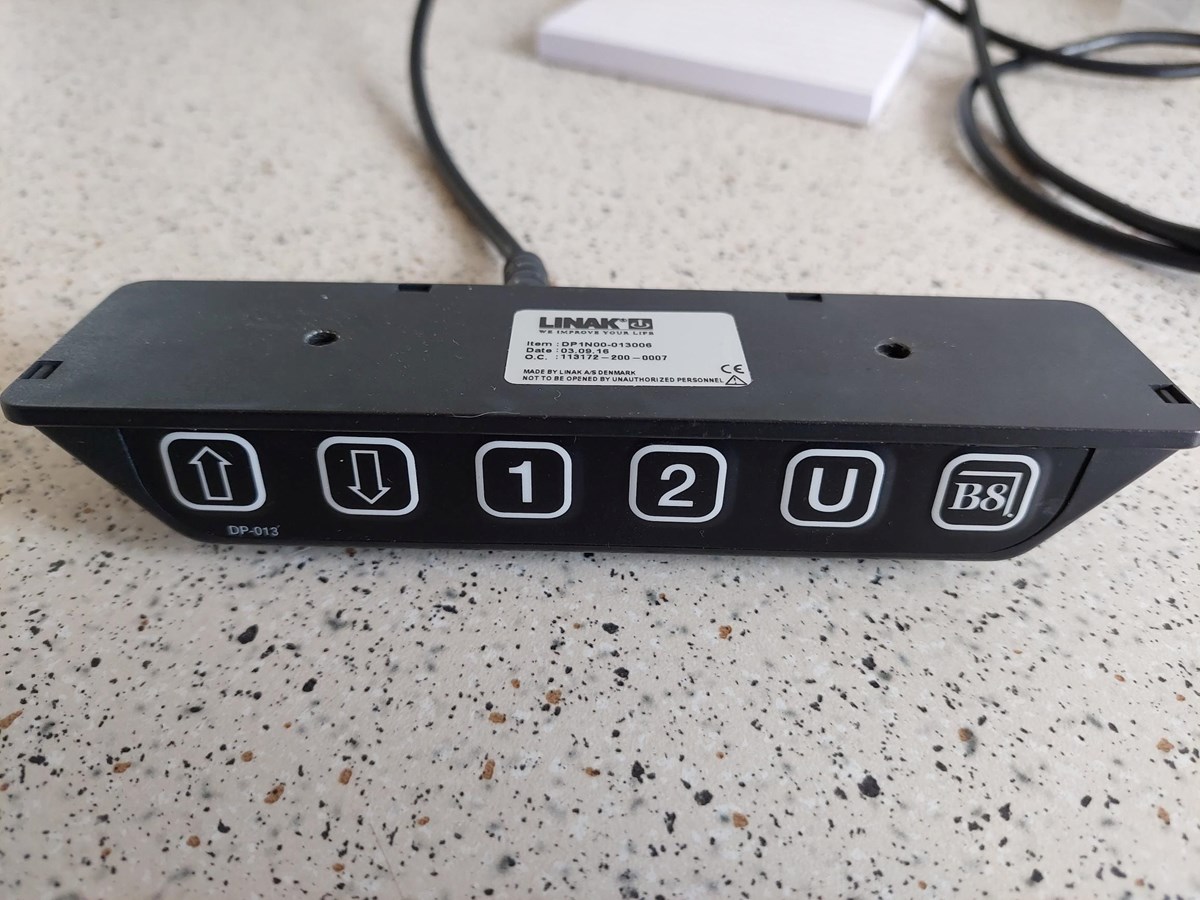

Bare det er et betjeningspanel med 6 knapper, gør det ikke noget det ser lidt anderledes ud.

Boxen er nem at adskille, når den er skruet af bordet, så kan bunden bare løftes op..



Vi prøver igen, i morgen --
13 svar
 Følg tråden
Annonce
Annonce
Annonce
Hvis du googler “linak actuator wiring diagram” kan du få en del forslag. Svært at sige hvilket der det der passer til jeres bord.

Alle besparelser omregnes til fl. rødvin👍
JohnLarsen skrev den 13-05-2023 16:11:59

Hvis du googler “linak actuator wiring diagram” kan du få en del forslag. Svært at sige hvilket der det der passer til jeres bord.

 Desværre gav det ikke noget


Vi prøver igen, i morgen --
Jeg har kigget lidt på nettet men kan hellere ikke finde noget brugbart.

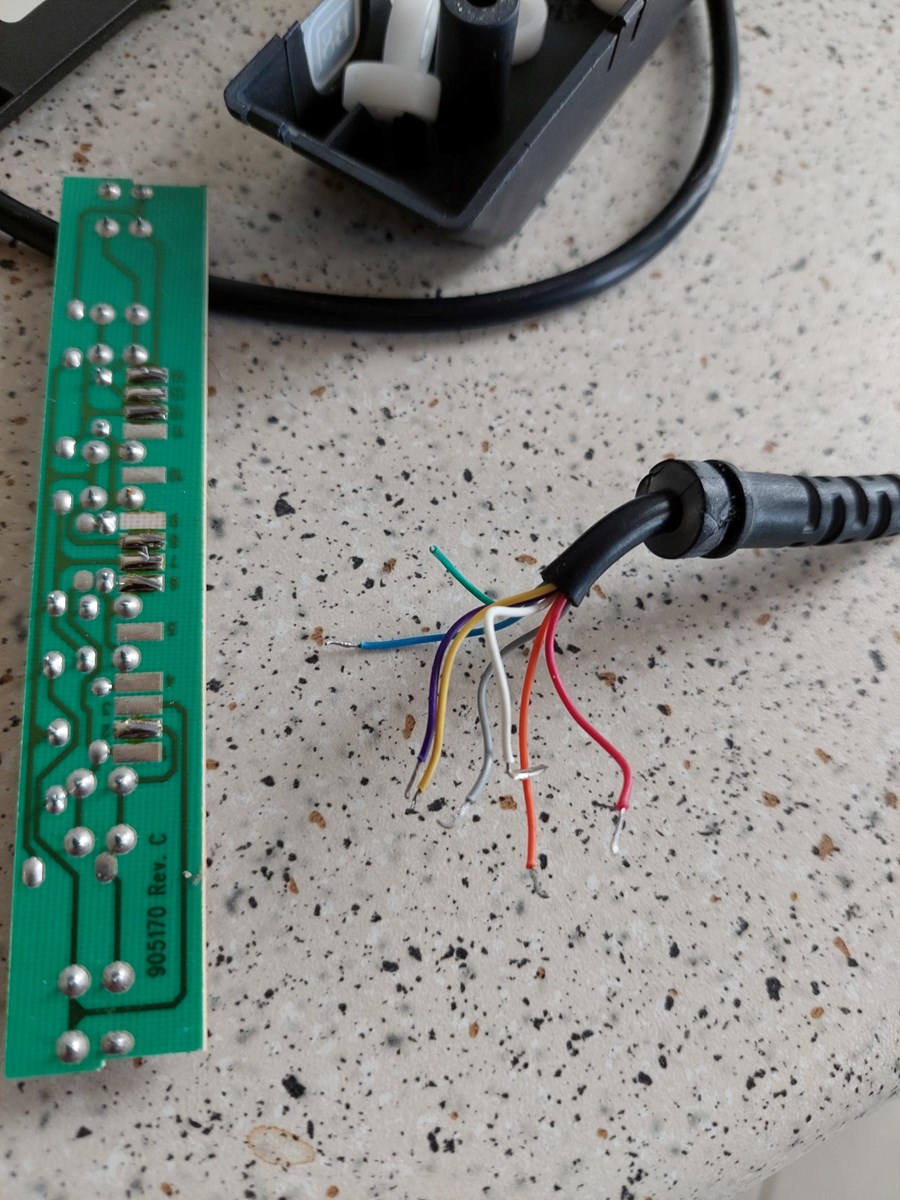

Der er 7 ledninger som skal loddes på og hele kablet er ikke placeret på midten af plastik huset.
Kan man ikke se på længden af ledninger, hvor de hører til?
DLG skrev den 14-05-2023 10:45:18

Jeg har kigget lidt på nettet men kan hellere ikke finde noget brugbart.
Der er 7 ledninger som skal loddes på og hele kablet er ikke placeret på midten af plastik huset.
Kan man ikke se på længden af ledninger, hvor de hører til?

 Man kan godt se hvor ledningerne har siddet på printet, men rækkefølgen skal man så gætte sig til, og kunne godt forestille mig, at det ville kunne brænde styreboksen af.

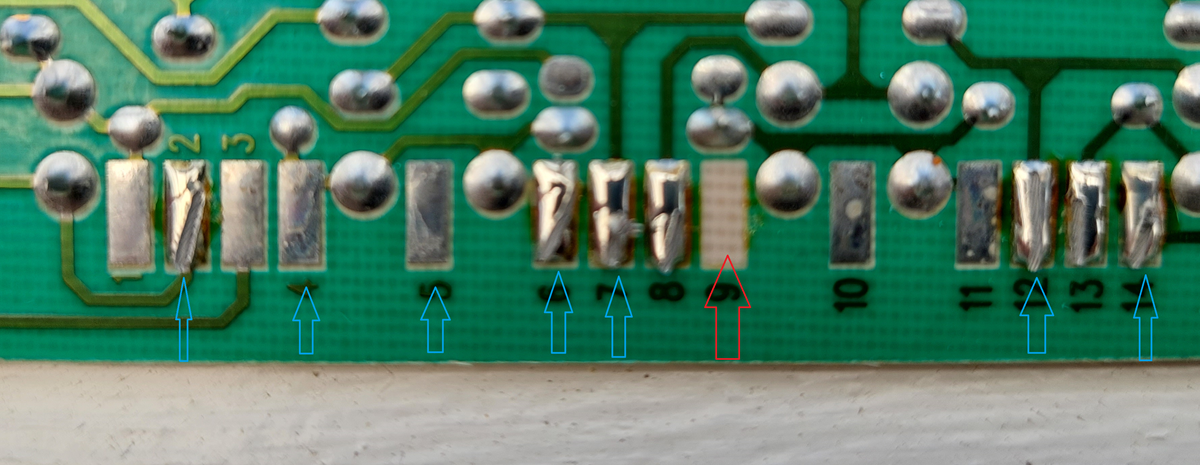

Printpladen til panelet hvor ledningerne er røget af, har kun 6 stk små kontakter med 4 ben hver.

Der er også røget en loddeø af printet men den har ingen forbindelse til andet.


Vi prøver igen, i morgen --
Har du prøvet at ringe til Linak`s tekniske support?

Det er en seriøs dansk producent, jeg kan ikke forestille mig de ikke vil give dig diagrammet.

Selvbygger med stort S.
Annonce
Superdiy skrev den 14-05-2023 17:10:11

Har du prøvet at ringe til Linak`s tekniske support?

Det er en seriøs dansk producent, jeg kan ikke forestille mig de ikke vil give dig diagrammet.

 Ja det er da et forsøg værd, godt forslag.

Men min datter ringede lige i dag, hun var kommen i tanke om, at de på arbejdet havde kasseret et hæve sænkebord, så hvis det ikke var røget til skrot, ville hun kikke om betjeningspanelet ligner, og så rippe det.

Vi prøver igen, i morgen --

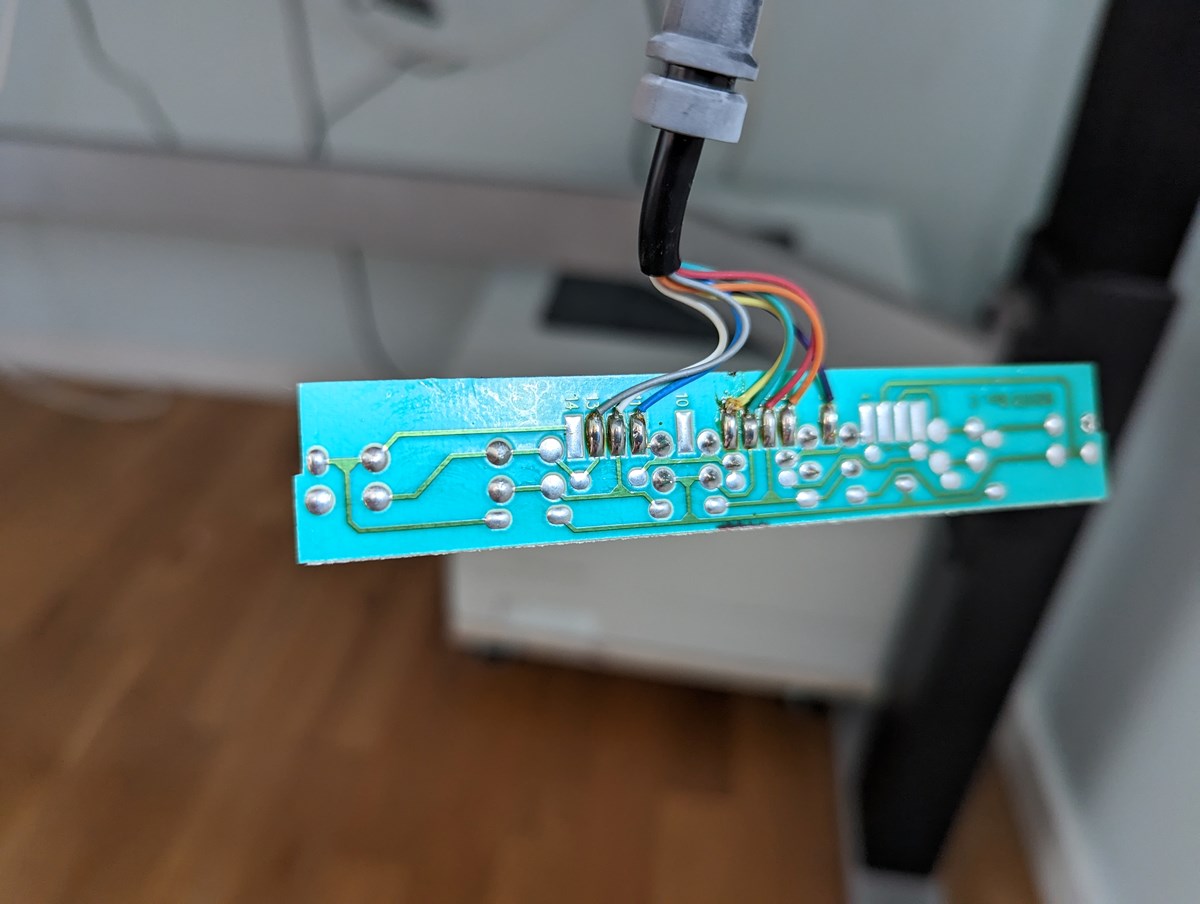

Dette er fra en DP1K00, men mon ikke ledningerne skal sidde samme sted???





Baner ser meget ens ud, selvom det er lidt utydeligt.
Men ledningerne er ikke loddet på de samme loddeøer...

Hideout skrev den 14-05-2023 18:18:06

Dette er fra en DP1K00, men mon ikke ledningerne skal sidde samme sted???


 Super mange tak, absolut brugbart.

Fornemt du har brugt tid på at adskille og tage billede
Er der også 6 knapper på DP1K00 , og er det et RJ45 tik, eller er det med det runde "din"

Nu afventer jeg lige om datteren kan skaffe et betjeningspanel, fra et kasseret bord, og om det passer.

Vi prøver igen, i morgen --
DLG skrev den 14-05-2023 18:35:56

Baner ser meget ens ud, selvom det er lidt utydeligt.
Men ledningerne er ikke loddet på de samme loddeøer...

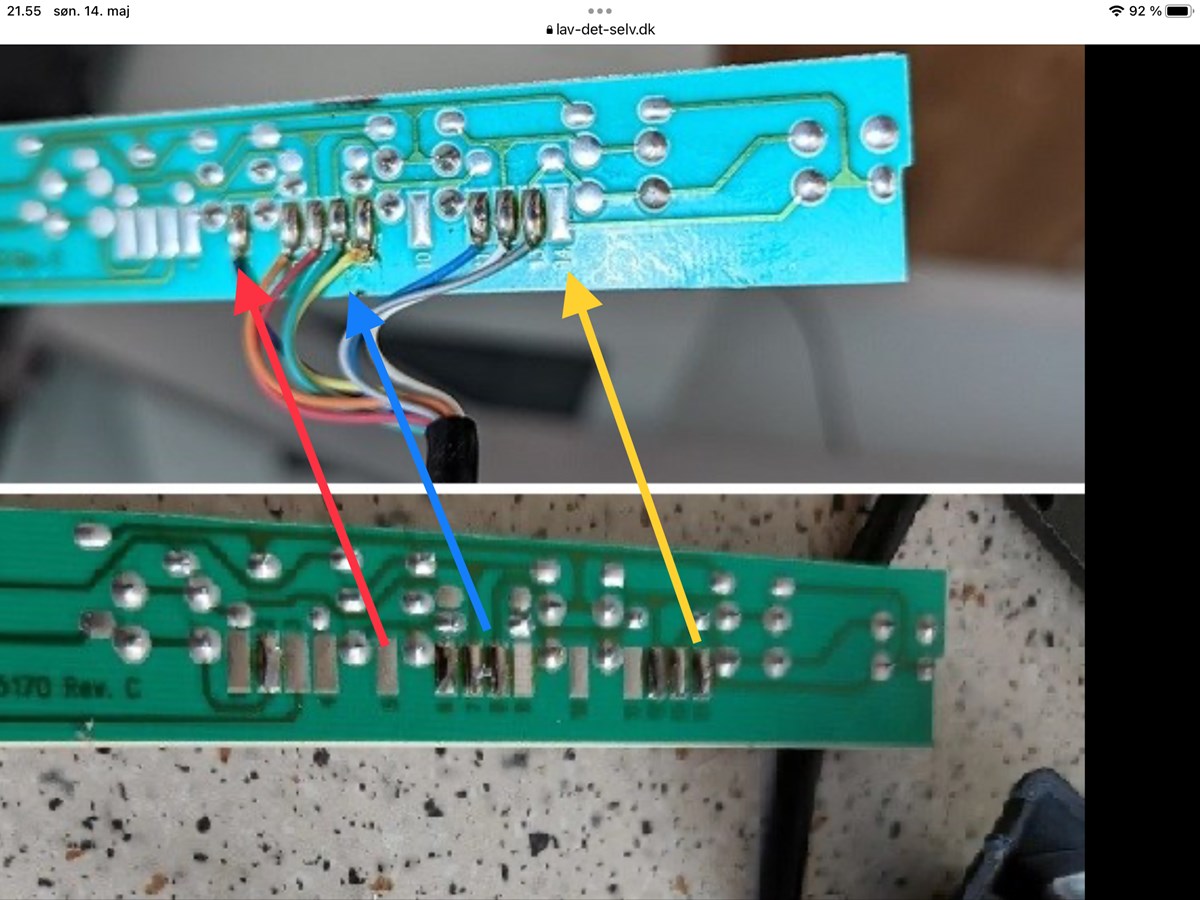

Beklager, men de er langt fra forbundet ens.

På mit skærmskuds gule pil er der ingen lodning i højre side af de fire, på den anden er det modsat.
Ved min blå pil er der tre lodninger på den ene mod tre på den anden.
Ved min røde pil er der lodning på den ensomme, men ikke på den anden.


Alle besparelser omregnes til fl. rødvin👍
