Udgang stenhøj kompressor

 Følg tråden
zmilet
zmilet
Indlæg: 51
Postnr: 8990
zmilet zmilet Trådstarter

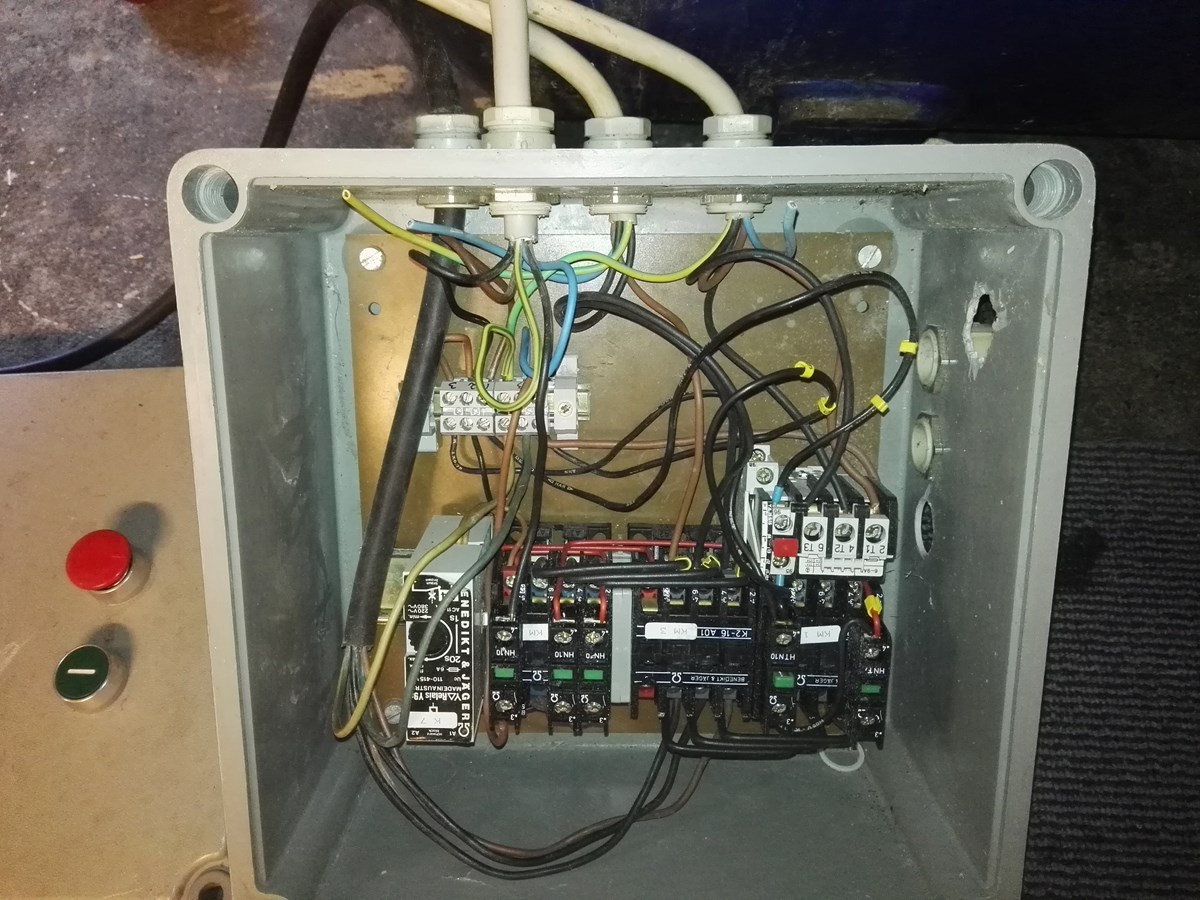

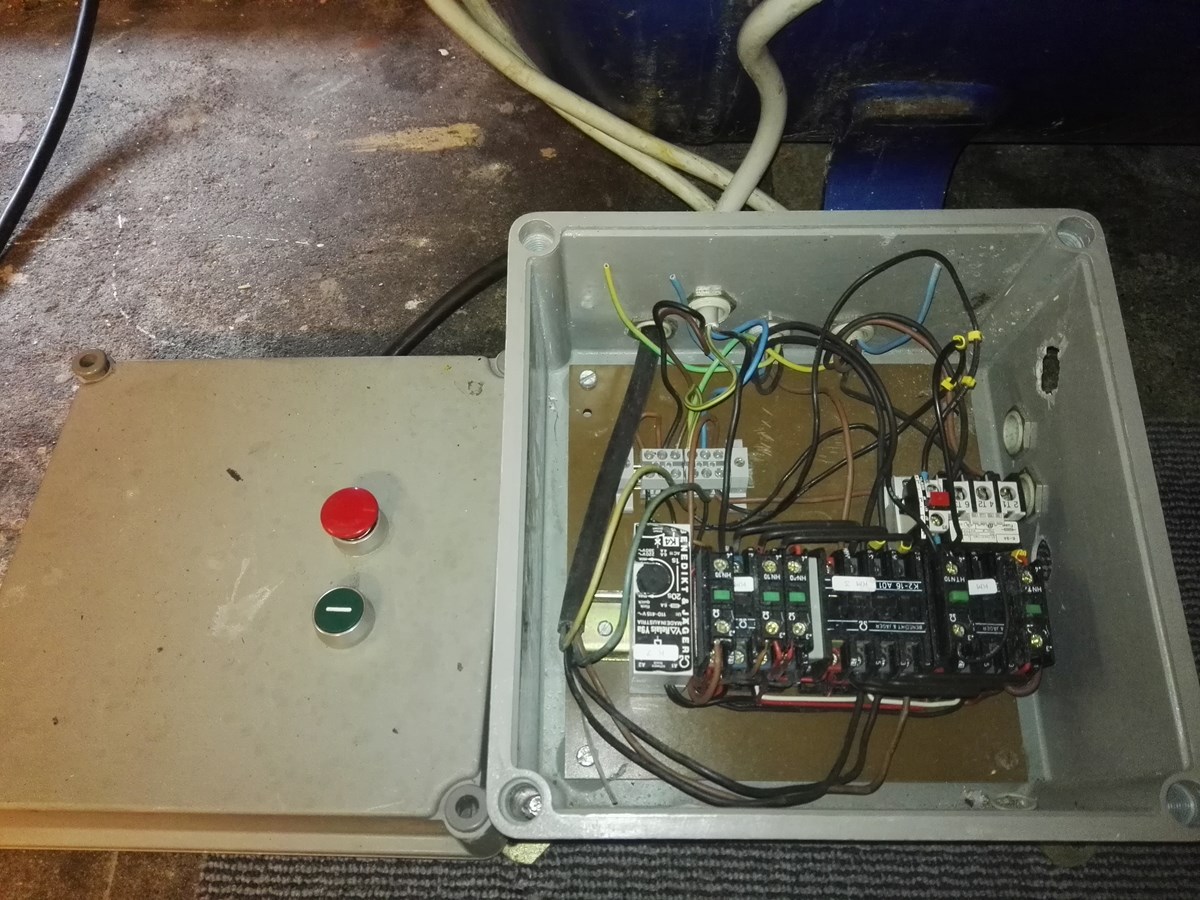

Så blev der lige plads til et billede af kassen

je_ns
je_ns
Indlæg: 4771
Postnr: 0000
je_ns je_ns

Ja det er en stjerne/trekant starter..

Det kraftige gummikabel, er det forsyningsspændingen ?

Der skal være 6 ledninger + jord over til motoren

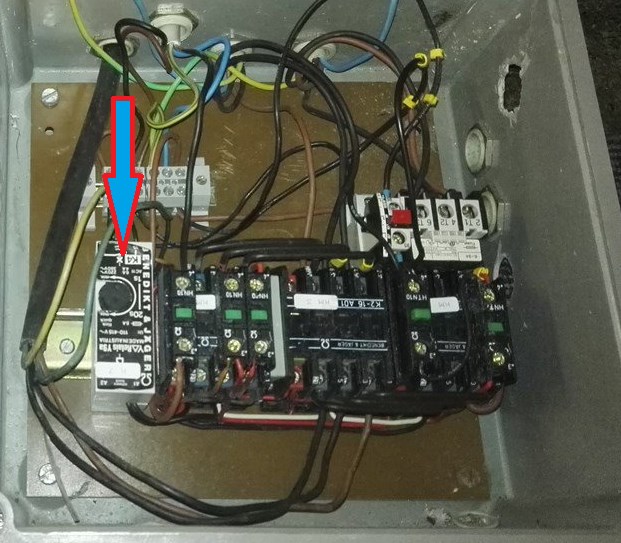

Den som pilen peger på, er et tidsrelæ som bestemmer tiden den køre i stjerne, inden den skifter til trekant, som er hvor motoren yder max.

Hellere eje, end at leje.
zmilet
zmilet
Indlæg: 51
Postnr: 8990
zmilet zmilet Trådstarter

Den sorte er strøm forsyningen, (Billede 6)

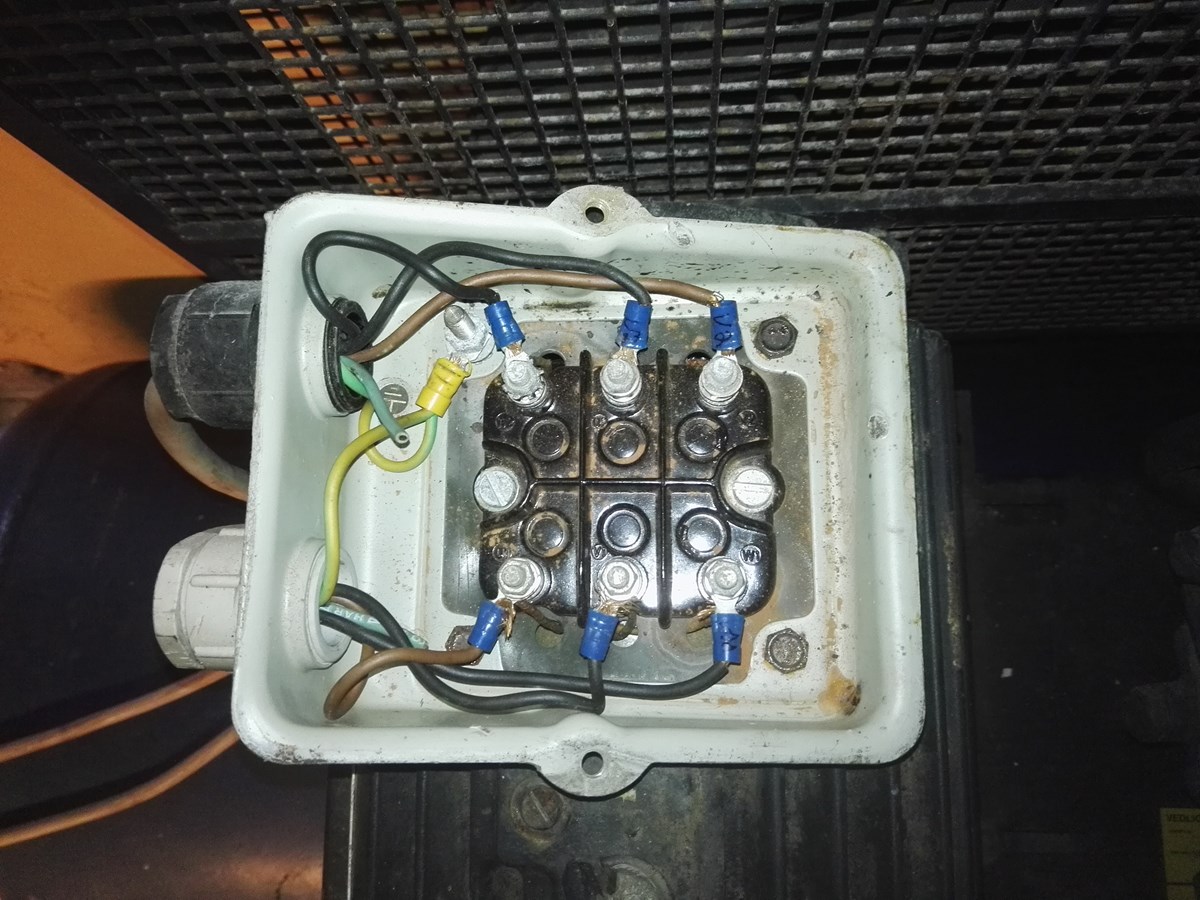

De 2 grå fra højre går til motor (Billede 7)

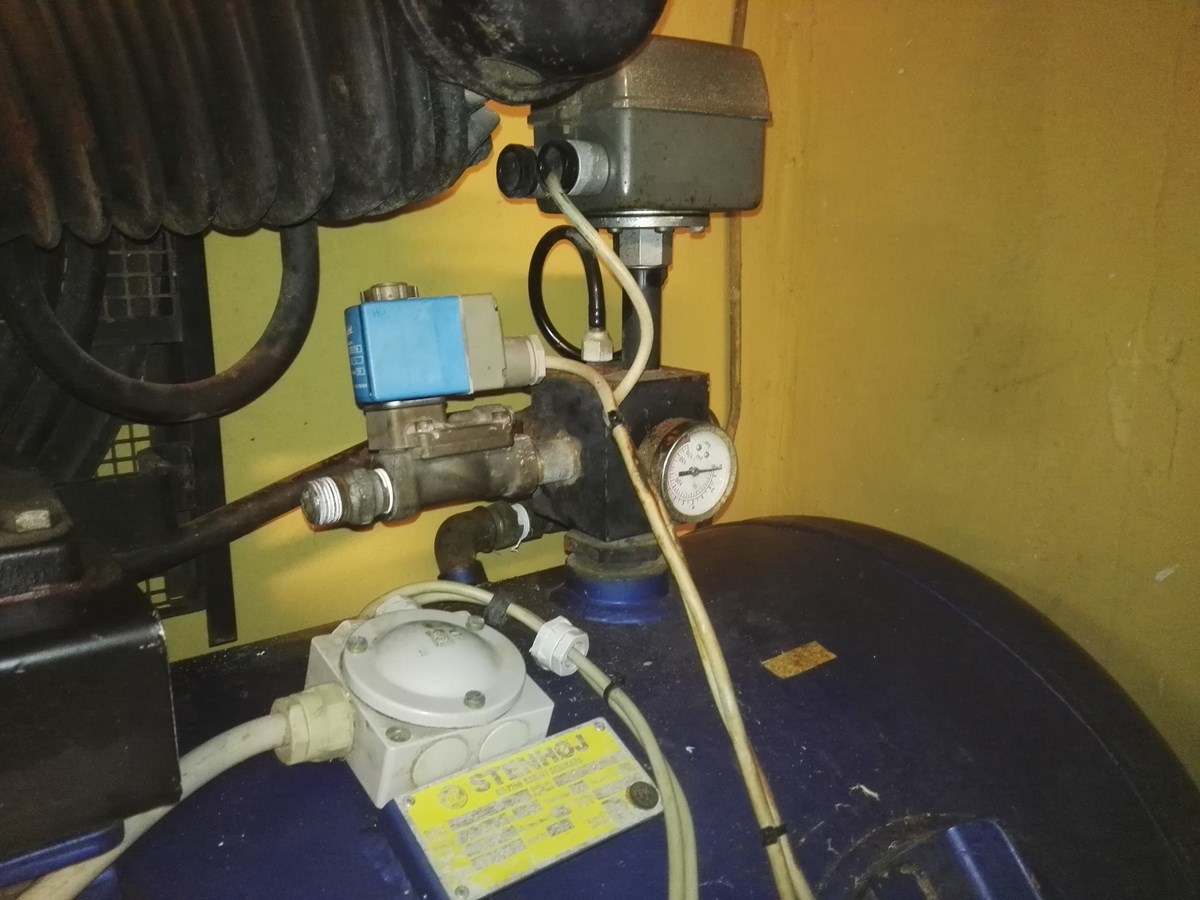

Den kraftige grå går til boks, hvor den bliver delt i 2 (Billede 8) En til Pressostat, og
en til magnetventil.

Billede 6:

Billede 7:

Billede 8:

je_ns
je_ns
Indlæg: 4771
Postnr: 0000
je_ns je_ns

Det ser fint ud med tilslutningerne, tror det er stjernetrakant starteren der driller..

Du kan evt prøve at stille lidt ned på tiden på tidsrelæet...


Hellere eje, end at leje.
zmilet
zmilet
Indlæg: 51
Postnr: 8990
zmilet zmilet Trådstarter

Ok, skal magnetventil være blændet af eller ?

je_ns
je_ns
Indlæg: 4771
Postnr: 0000
je_ns je_ns

Ja det vil jeg mene den skal..

Hellere eje, end at leje.
zmilet
zmilet
Indlæg: 51
Postnr: 8990
zmilet zmilet Trådstarter

Ok, starter lige dagen i morgen med dette

S. Fabrin
S. Fabrin
Indlæg: 7071
Postnr: 4400
S. Fabrin S. Fabrin

Det er da nemt at se om stjerne-trekant omskifteren virker. Tag låget af kassen, og se om relæerne skifter mellem stjerne og trekant.

fase
zmilet
zmilet
Indlæg: 51
Postnr: 8990
zmilet zmilet Trådstarter

Tidsrelæet står rimelig lavt, ca. 3 sekunder, man kan også høre i video, ca 11 sekunder fremme, at den ligesom giver et klik, se billede 9

Ifølge Stenhøj PDF skal den køre med kun 765 omdrejninger, hvor nogle af de andre ligger
omkring 1040-1235

Skal jeg stadig prøve at skrue i tidsrelæet ?

Billede 9:

S. Fabrin
S. Fabrin
Indlæg: 7071
Postnr: 4400
S. Fabrin S. Fabrin

Du skal ikke ændre på tiden for omkoblingen. En kompressor hører til tungtstartende maskiner, så hvis du skal stille på tiden, skal det være til det højere, men lad den foreløbigt stå. Hvis du har et tangamperemeter kan du finde ud af, hvor mange sekunder der går fra start til strømmen er faldet til 58% af normalstrømmen.

At motoren kører med 765 omdr./min. er en ting, du ikke kan ændre, da det er fastlagt ved motorens konstruktion.

Du har ikke svaret på, om du kan se, om der kobles mellem stjerne og trekant ved at se på relæerne.


fase
Søren O
Søren O
Indlæg: 2736
Postnr: 7000
Søren O Søren O

Fabrin: Mon ikke det er selve kompressoren der skal køre med 765 omrd/min? I øvrigt må typeskiltet på motoren fortælle hvor hurtig motoren "kører".

Søren O
zmilet
zmilet
Indlæg: 51
Postnr: 8990
zmilet zmilet Trådstarter

Det er kompressoren der skulle køre med 765 omdrejninger, motor står til 2840, var også
bare fordi den skulle køre for langsomt, så ville lige nævne at den skulle køre langsomt i forhold til stenhøj.

Fabrin: tog lige en video af opstart, så er det bedre for jer pro at vurdere hehe
https://streamable.com/erniz

S. Fabrin
S. Fabrin
Indlæg: 7071
Postnr: 4400
S. Fabrin S. Fabrin

Søren, du har ret i, at det kan være kompressorens omdrejningstal. I og for sig er oplysningen mere eller mindre irellevant i forhold til om at den viste magnetventil kan afblændes eller ej.

Ud fra den viste video ser det ud til at det elektriske system virker, så det næste er: Virker kompressoren mekanisk? Der er i forskellige indlæg beskrevet, at der ikke kan opnås tryk på systemet. Der er nævnt, at der siver luft ud af magnetventilen. Prøv at lukke for udgangen. Kan kompressoren nu opbygge tryk, virker kompressoren. Kan der ikke opbygges tryk, må årsagen findes i kompressorens cylindre eller i de ind- og udstødnings ventiler, der er i topstykket. Jeg ville starte med ventilerne.

fase
zmilet
zmilet
Indlæg: 51
Postnr: 8990
zmilet zmilet Trådstarter

Fabrin: Perfekt, så er det elektriske udelukket. Det næste er at blænde magnetventil af hvor der kommer luft ud, og det er prøvet, prøvede at sætte en hane på udgangen ved magnet ventilen, og video side 1, viser resultat, nemlig at den går op til 2 bar, for herefter at lyde som om den bliver kvalt, og går næsten helt i stå inden jeg slukker den, idet jeg ikke vil ødelægge noget.

Kører jeg med åben hane, går den kun op til lige under 1 bar, men den bliver ikke kvalt, og fortsætter med at køre.

Måske den har sat sig i en ventil eller andet som Fabrin netop skriver, og derfor netop bliver kvalt når magnetventil bliver lukket, den har jo stået et stykke tid, godt og vel 3,5 år.
Så måske det er problemet?

S. Fabrin
S. Fabrin
Indlæg: 7071
Postnr: 4400
S. Fabrin S. Fabrin

Hvis kompressoren bliver kvalt, går den så i stå? Du ødelægger ikke noget ved at lade den køre til den går i stå, der kan højest ske det, at motorværnet kobler ud, eller sikringerne sprænger. Ellers prøv at tage topstykket af og se om de to bladventiler virker.

fase
