Data over præcis dit relæ finder du på side 6 på dit eget link. Det er for XW typen og S2 for 2 polet.
Det er faktisk nogen flere ledninger afhængig af opgaven. Skal den alene styre din 24 V motor frem og tilbage efter tid, skal du vel have 9 ledninger på den.

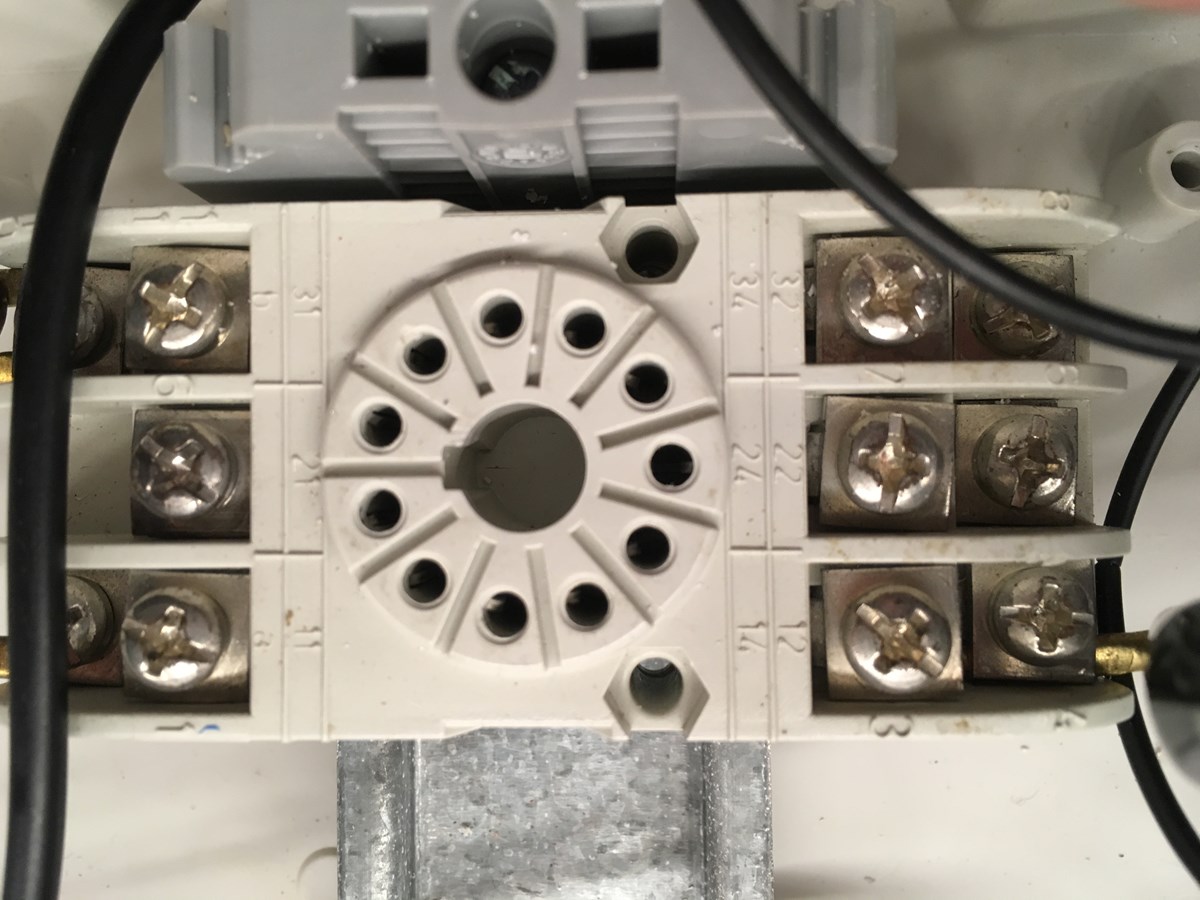

Der er 2 hold numre på klemmer på sokkel og ligeledes på relæ. Dem der står "oppe på det flade" er en standard hvordan kontaktsæt fungerer. Medens dem der står på kanten over hver klemme hører til diagram som du ser på relæet og vises uden for parantes.

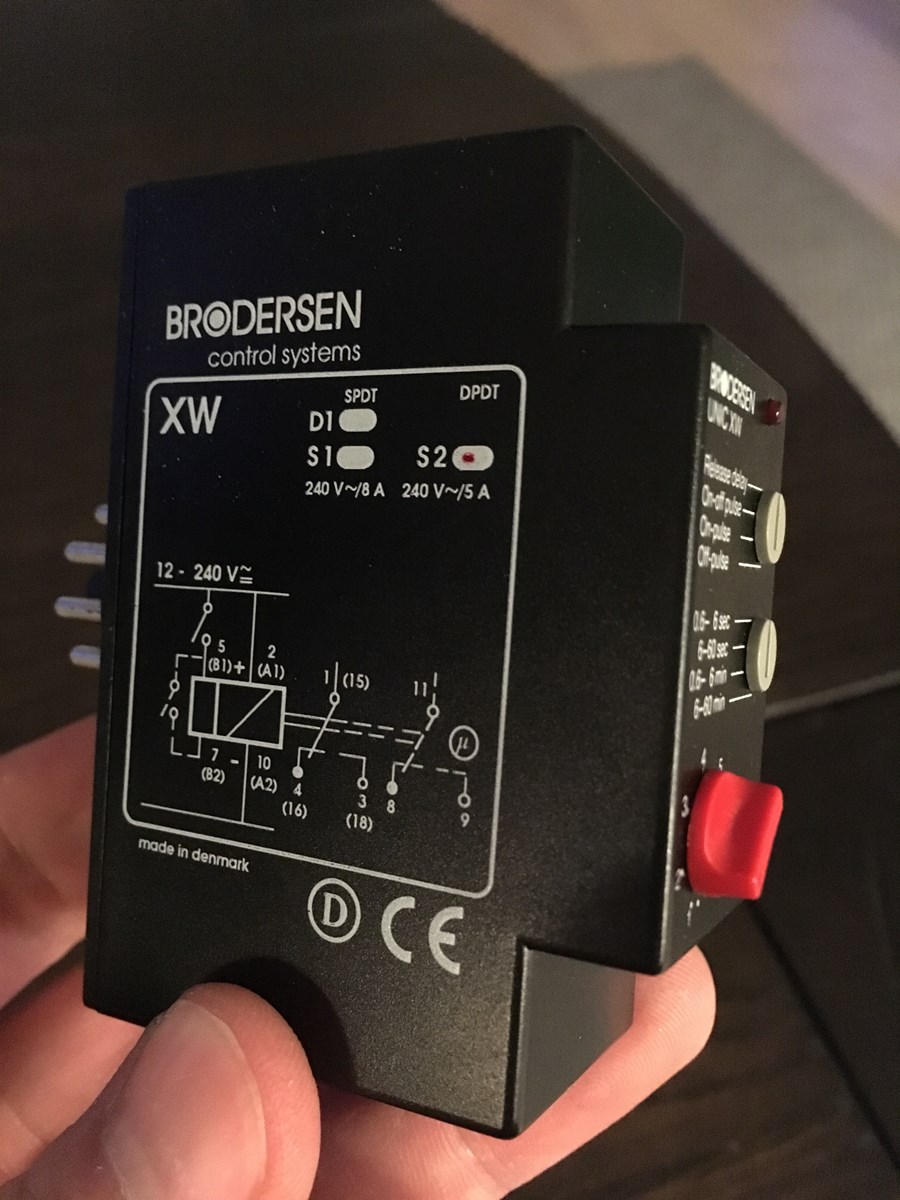

Hvis du kigger på relæet kan du se at den skal have spænding hele tiden ind på 2 og 10. Det skal så være imellem 12 - 230 V ac eller dc. Så det er meget fleksibel.
Er du over 50 V skal kabler m.m. til styring være godkendt til mindst 250 V
Relæet trækker øjeblikkelig ved at sætte samme spænding på klemme 5 som er på klemme 2. Alternativ kan du forbinde 7 til 5 det giver samme resultat da 2 og 7 er det samme da de er intern forbundet. Når du afbryder denne forbindelse starter tiden og relæet falder tilbage til hvilestilling når tiden er gået.
Det var så selve styringen af relæet. og så skal det arbejde den skal gøre monteres på kontaktsæt hvor 1 - 4 og 11 - 8 er bryde medens 1 - 3 og 11-9 er slutte funktion.
Så har du på den anden side af relæet denne tegning af hvordan de små dipswitch kan stå for de forskellige funktioner, og tidsintervaller. Vælg 2 - 3 sekunder når du tester, så kan du nå at se forsinkelsen men det bliver heller ikke unødig langstrakt.
Jeg mener at lysdiode på forsiden blinker når den er i gang med at tælle tiden.
