Hej. Jeg er godt igang med mit CNC-projekt (MechMate)- MEN er kørt lidt fast omkring strømforsyningen. Har læst alt igennem på MechMate.com - men er usikker på hvad jeg skal gøre. Har fået lidt råd fra MikeF omkring spændinger, volt osv. Han har anbefalet at jeg skal køre 56VDC i Bipolar. Jeg har købt flg.: 1 - PMDX-135-8020 power module 1 - PMDX-122 breakout board 4 - Centent CN0162 stepper drivers 4 - PK296A2A-SG7.2 stepper motors Er der ikke nogen som kan hjælpe mig videre - hvad mangler jeg for at kunne få samlet den power supply ?? Er der ikke noget med at der skal sættes en modstand i driverne - hvilke skal bruges ? Et andet lille problem - hvilke switch skal bruges til limit og home ? Håber der er nogen der vil hjælpe - strøm er ikke min stærkeste side. Jens-Ole

Jens-Ole - Holstebro

- M e c h M a t e -

Hej. Jeg er godt igang med mit CNC-projekt... Vis hele indlægget

16 svar

1
2

Følg tråden

Der er 10 indlæg før dette.

Annonce

Mike F.

56 8920

08-12-2009 23:19

Jens ole jeg køre med en strømforsyning der hedde 48V (2x24Vac) 600va 12,5Amp.

sådan en kan du da finde, så har du ca 67Vdc ud, det virker fint for mig

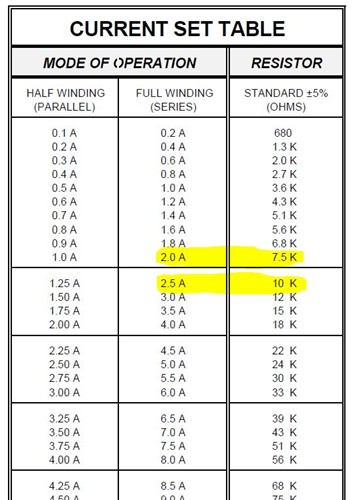

Ang din modstand til dine Centent CN0162 skal du bruge en 7.5K eller 10K modstand iflg. tabellen fra manualen. det skulle passe hvis dine motor er på 2,1A ?

Hvis du bruger 10K skal du være ops på varmeudvikling.

MechMate

Copyholm Trådstarter

14 7500

08-12-2009 23:49

Mike:
1000 tak svar.

En 2x24Vdc 600VA - det er til at finde - og det er det det bliver. Og med en 7,5K modstand i driverne.

Hvis dit tilbud om at komme op og se den fantastiske MechMate stadig står ved magt - så er jeg stadig interesseret.

Jens-Ole - Holstebro

- M e c h M a t e -

Mike F.

56 8920

09-12-2009 11:39

Jens-Ole jeg kommer til at tænke på at du skal starte med at kun køre 80%, dvs. at din modstand skal være 5,6K istede for.
Du kan jo, som jeg gjore, købe 7.5K og prøve når du har det hele til at køre, at skifte fra 5,6K til 7,5K. og se om dine motor køre varme.

Jule hilsner

Mike

PS. skal vi ikke snart se billeder af projektet.?

MechMate

Copyholm Trådstarter

14 7500

09-12-2009 21:40

MikeF:
Godt at du fortæller det - det havde jeg jo ingen anelse om at man starter på 80%
Nu er jeg ved at få strømforsyningen på plads. Lige et spørgsmål mere - 67Vdc, hvilken tilslutning af stepper skal jeg så vælge ??

Billeder - dem får jeg desværre ikke taget nogle af. Det er sådan, at jeg arbejder på min MechMate på min arbejdsplads efter fyraften - så der bliver arbejdet igennem. MEN lover at jeg får taget nogle når projektet begynder at ligne noget

Er der nogle der har nogle trick ang. switch's. Kan jeg bruge den samme switch som både limit- og homeswitch ? Skal til at lave endestop, så kunne være rart at vide hvormange switch'c jeg skal gøre plads til.
Hvilke switch's kan anbefales??

Jens-Ole - Holstebro

- M e c h M a t e -

Pilotfromdk

364 9900

09-12-2009 22:35

Kig evt. her lidt nede på siden her: http://www.lav-det-selv.dk/Forum/af...0/afpg/23/
(ved ikke hvordan jeg henviser til et link et andet sted på dette forum?)

Du ved godt at der findes et helt forum udelukkende lavet for MechMate ikk ?
Der er ALT beskrevet ned til mindste detalje ang. opbygning af sådan en fætter:
http://www.mechmate.com/forums/

Ang powersupply:
http://www.mechmate.com/forums/forumdisplay.php?f=10

Ang Wiring & Cable Management:
http://www.mechmate.com/forums/forumdisplay.php?f=4

Ang limit / home switche:
http://www.mechmate.com/forums/forumdisplay.php?f=28

JuleHilsen

Hilsen

Børge
