Guiden har henvisninger til 5 pdf-filer (nederst), der fungerer som kilder og supplerende information og bør læses, samt en Excel-fil til fri afbenyttelse.
De vedhæftet artikler fra den nu lukkede offentlige instans Go’Energi, må ikke forveksles med det senere oprettet Firmaet Go-Energi.dk
Pkt. 1: Klarlæggelse af luftmængden, ind og ud
Luftskiftet på 0,30 l/s per m2 opvarmet bruttoareal som bygningsreglementet BR10 eller senere BR kræver, uden hensyntagen til rumhøjden, svarer omtrent til et luftskifte på ½ gang i timen ved 2,5 m rumhøjde og vil normalt sikre et fornuftigt atmosfærisk indeklima ved et normalt aktivitetsniveau i boligen (=acceptabel friskhed af luft, når der ikke ryges, ikke tørres tøj i stuerne mv).
Bygningsreglementet kræver dog at der som minimum udsuges:
- Køkken, 20L/s = 72m3/h
- Bad og/med toilet, 15L/s = 54m3/h
- Toilet, Bryggers og kælderrum, 10L/s = 36m3/h.
Dimensionsgrundlaget er det luftskifte. som er størst, 0,3L/s pr. m2 opvarmet bruttoareal eller den samlet udsugning fra køkken, bad, toilet mv. Normalt bruger man dimensionsgrundlaget i m3/h.
Indblæsningen sker altid i de ”rene rum” stue, gang og soveværelse mv. bedst 1 til 1,5 m fra vinduer.
Udsugningen sker i de ovennævnte rum, køkken, bad mv., bedst over eller i nærheden af det fugtige område.
Dog bør indblæsningen være lig med eller mindre end udsugningen, således at der ikke trykkes unødigt luft ud i bygnings konstruktioner.
Pkt. 2: Valg af ventilationsanlæg
De mest gængse ventilationsanlæg er formentlig Nilan, Genvex og Dantherm.
Det er op til læseren at vælge hvilket anlæg, der passer bedst til given boligs ventilationsbehov. Ventilationsanlægget bør placeres på vibration fri underlag. Det kan være gummi svingningsdæmper, eller f.eks. sandwich opbygning af/med terrænbats.
Placeringen kan være f.eks. i et bryggers eller på loftet. Såfremt anlægget er placeret på godt vibrationsfri underlag, bør det ikke give støjproblem i f.eks. soveværelset, forudsat at der også er brugt Flex forbindelser som omtalt i pkt 3.
Pkt. 3: Valg af rørføring, samt dimensionering, indvendig side
Når man har valgt givet anlæg, vil anlægget vil typisk have en bestemt rørdimension. Det er her, i den videre rørdimensionering, at det kræver særlig omtanke med hensyn til lufthastigheder. Forkert eller underdimensioneret rør er lig med høj lufthastighed, som derved medfører støj, stort trykfald i rørene og derved stort energiforbrug.
Stort energiforbrug medfører at Lovkravet til SEL-værdien ikke kan overholdes.
Go’Energi og Videncenter for Energibesparelse i Bygninger, anbefaler lufthastigheder på max 2,5 m/s. Go’Energi må ikke forveksles med Firmaet Go-Energi.dk
Formel for lufthastigheder kan ses i bunden af denne artikel.
Lufthastigheder kan også aflæses direkte i pdf-filen ”ELsparefondens retningslinier” side 5.
Som udgangspunkt bør man lave en skitse af hvordan rørføringen kan lægges/udføres.
Ud fra skitsen beregner man den givne lufthastighed på det givet rørstykke.
Direkte fra og til anlægget, på den indvendige side, bør man holde sig under en lufthastighed på 2,5m/s eller derunder, det kan evt. blive nødvendigt at gå op i rørstørrelse, direkte efter anlægget, for at holde sig under de 2,5m/s.
Efter givne afgrening må/bør man ikke gå op i lufthastighed, det er bedst løbende at gå ned i hastighed, således at man kommer ned på en lufthastighed omkring 1m/s, ved de givne indblæs og udsugninger.
Man bør ikke bruge T-stykker, for afgrening, da det medfører højere tryktab, i forhold til 45° afgrening og bukserør.
Man bør generelt bruge spiralfalsede rør, f.eks. Lindab SR rør.
Ved overgangen fra anlægget til de spiralfalsede rør, bør man bruge fleksibel forbindelse, f.eks. Lindab FLEX, således at man ikke overfører støj vibrationer til rørene. Det gælder alle 4 rørtilslutninger på anlægget.
Spiralforbindelser af plast, som for eksempel almindelige emhætte slanger er rent og skært fusk, pga. meget højt trykfald, samt let at ødelægge for skadedyr. I særlige tilfælde også ulovligt pga. brandfare.
Direkte til og fra anlæggets indvendige side, bør der placeres lyddæmper, min længde på 900 mm, f.eks. Lindab SLU 50.
Ved alle både indblæs og udsugningsstederne bør der også placeres lyddæmper, min længde 600 mm, f.eks. Lindab SLU50.
For indblæsning og udsugningsventiler bør man ikke bruge de billigste f.eks. Lindab Ku og KI, bedre er f.eks. Lindab KUR og KIR.
Rørene bør isoleret med min 100 mm, anbefalet af både Nilan og Genvex. Det bedste er at lægge rørene ned i loftisoleringen, isolering med både 200 mm eller 300 mm skade på ingen måde, tværtimod.
Pkt. 4: Valg af rørføring, udvendig side
Rørstørrelsen for den udvendige side bør der, som minimum, være en rør-størrelse større end den indvendige sides hovedrør. Isoleringen kan her nøjes med 50 mm, så der undgås kondens. Rørene bør ligeledes have fald mod anlægget så evt. fugtighed kan komme den vej ud.
Såfremt man har både indsugning og afblæs i f.eks. husets kip, bør de placeres med min. 4 meter afstand, således at de ikke kortsluttes.
For både indsugning og afblæs er der normalt en form for net/rist i disse, det er vigtigt at friarealet i disse er væsentlig større en arealet i det givne rør, således at net/rist kan tåle at blive lidt tilstoppet, uden at der derved opstår unødigt trykfald.
Friarealet fremgår normalt af givet datablad for given taghætte/vægrist.
Pkt. 5: Indregulering med målt/beregnet SEL-værdi
Der er lovkrav til anlæggets energiforbrug i form af max. SEL-værdi, pt. i skrivende stund på max 1000J.
Beregning af SEL-Værdi:
Anlægget optagende effekt, målt i w, ved den dimensioneret luftmængde, divideret med den dimensioneret luftmængde, i m3/s. Dette tal skal være mindre end 1000J.

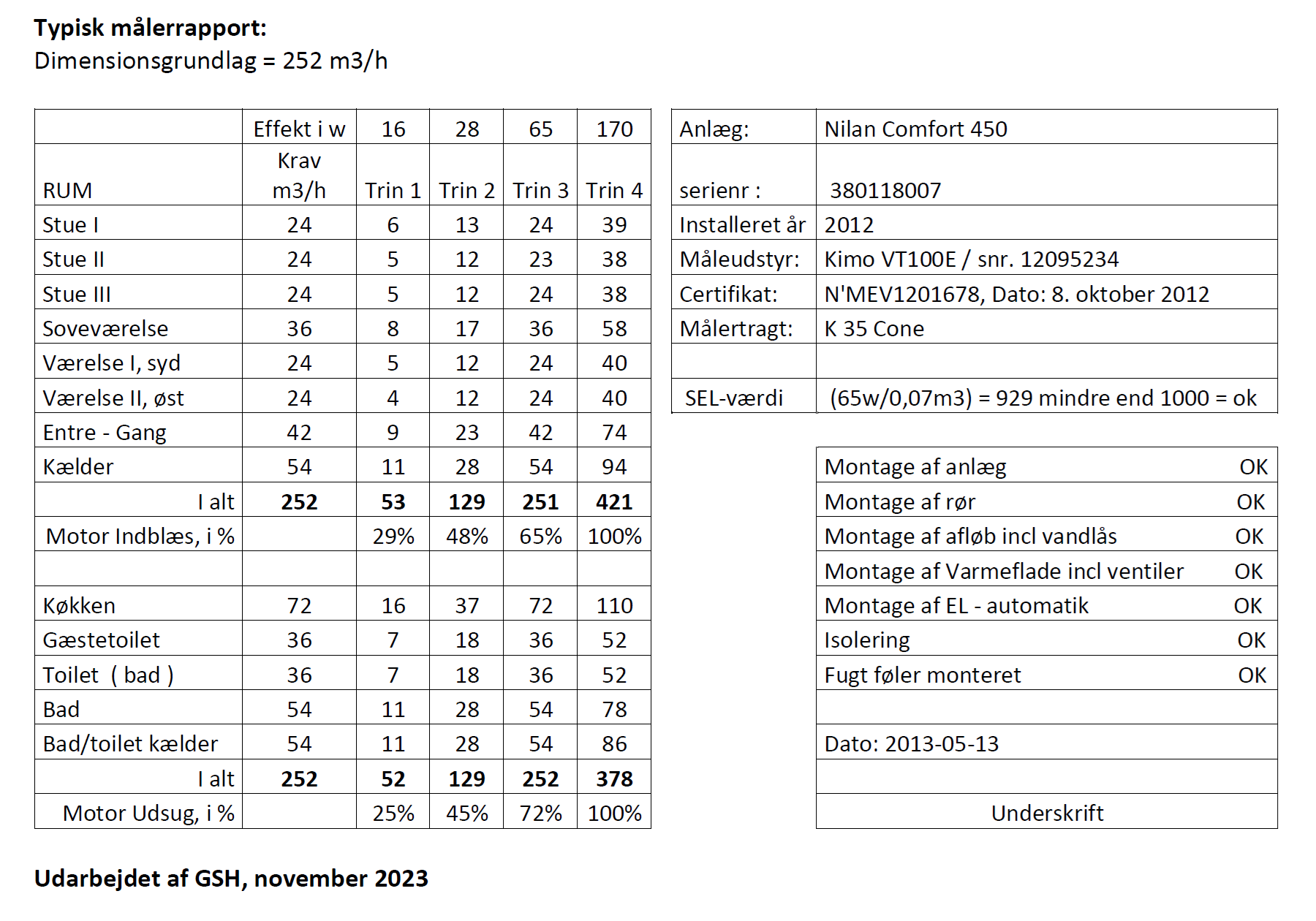

Eksempel på et typisk målerapport
Lufthastigheder skema
|
216 |
180 |
162 |
144 |
108 |
72 |
54 |
36 |
m3/h |
| Ø100 |
|
|
|
5,10 |
3,82 |
2,55 |
1,91 |
1,27 |
m/s |
| Ø125 |
4,89 |
4,08 |
3,67 |
3,26 |
2,45 |
1,63 |
1,22 |
0,82 |
m/s |
| Ø160 |
2,99 |
2,49 |
2,24 |
1,99 |
1,49 |
1,00 |
0,75 |
|
m/s |
| Ø200 |
1,91 |
1,59 |
1,43 |
1,27 |
0,96 |
|
|
|
m/s |
| Ø250 |
1,22 |
1,02 |
0,92 |
0,82 |
0,61 |
|
|
|
m/s |
| Ø315 |
0,77 |
0,64 |
0,58 |
0,51 |
0,39 |
|
|
|
m/s |
Areal af rørstørrelsen = radius x radius x 3,14
Radiussen indsættes i meter, f.eks. diameter Ø 160 mm = Ø 0,160 meter, (radius = 0,08)
3600 : minutter x sekunder = timer
Formel for lufthastighed : ( (m3/h) / (radius x radius x 3,14 x 1)) /3600 ( gange 1 er medtaget for at fremme forståelsen, at det er 1 meters rumfang, i praksis unødvendig)
Anbefalet ventilstørrelse (se rød markering i skema):
Køkken 72 m3/h = ø160
Bad med toilet 54 m3/h = ø125
Bryggers og Toilet 36 m3/h = ø100
Se også skemaet med lufthastigheder i Excel, hvor du selv kan rette værdierne.
