Hej.

Jeg har købt mig en ny kanalventilator af samme mærke og model dog med timer på den nye.

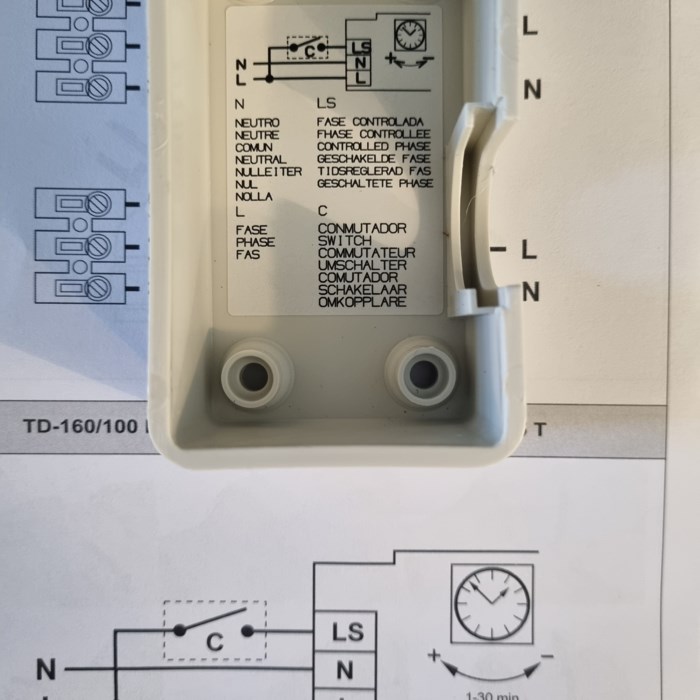

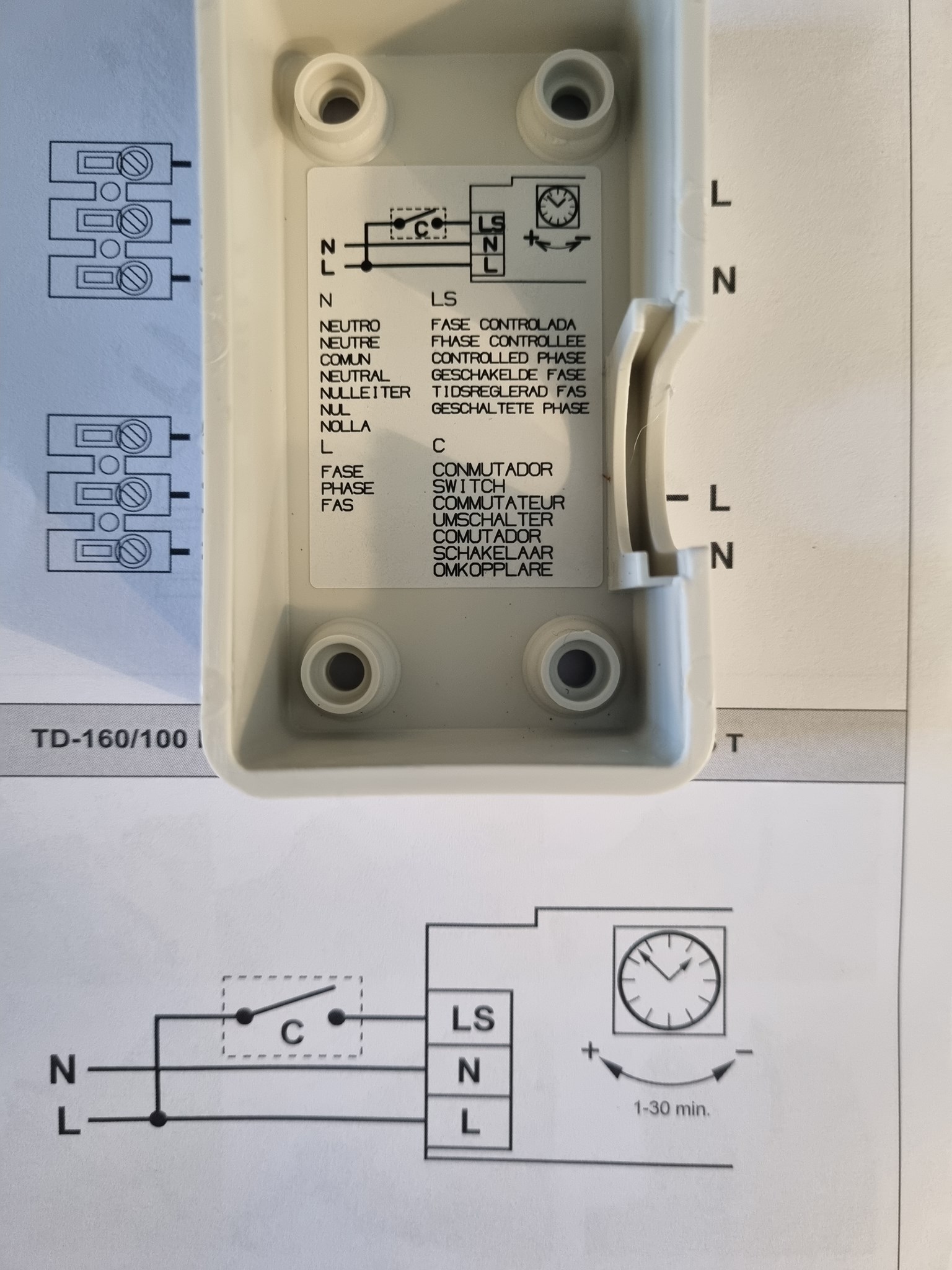

Håbet var at de blev tilsluttet (ledninger) på samme måde, men den gamle med 14års aftjening ser ikke helt lige sådan ud ved tilslutningsdelen og el diagram er ikke min stærke side. Er der en venlig sjæl der kan hjælpe med dette? På forhånd tak mvh

Kategorier

Hus

Giv et skulderklap

Skulderklap

Tilføjet 10-10-2021

S. Fabrin skrev den 10-10-2021

Du ville nok få flere svar ved at oprette dit spørgsmål, som et spørgsmål i stedet for et projekt.
Her er en forklaring på forbindelserne:
LA forbindes til ledning fra afbryder (kan have forskellig farve).
N forbindes til nulledningen (blå).
LS forbindes til en fast fase (brun).
Alt efter installationens alder kan fase og nul have andre farver. Fasen kan være hvid og nullen kan være sort.

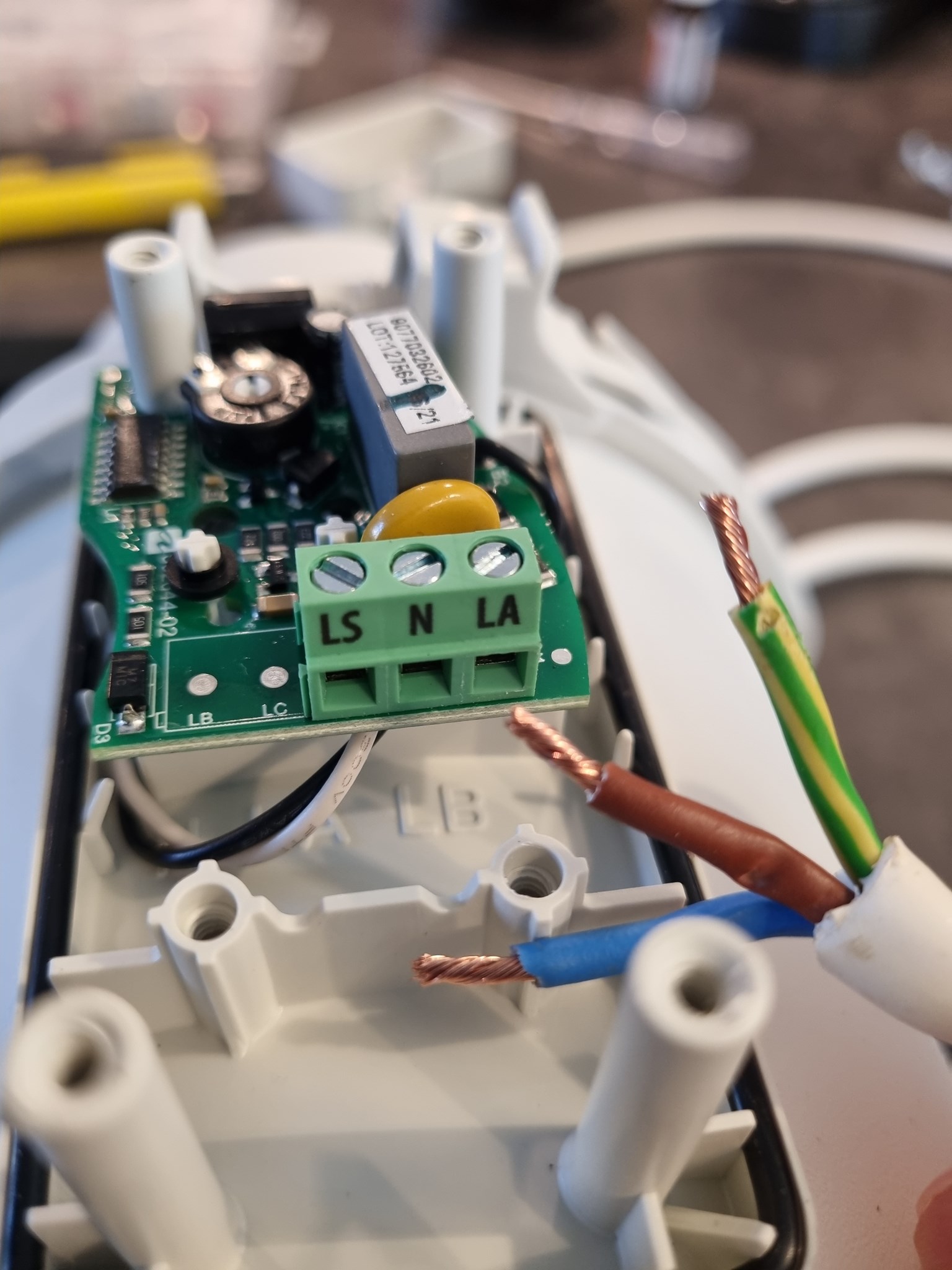

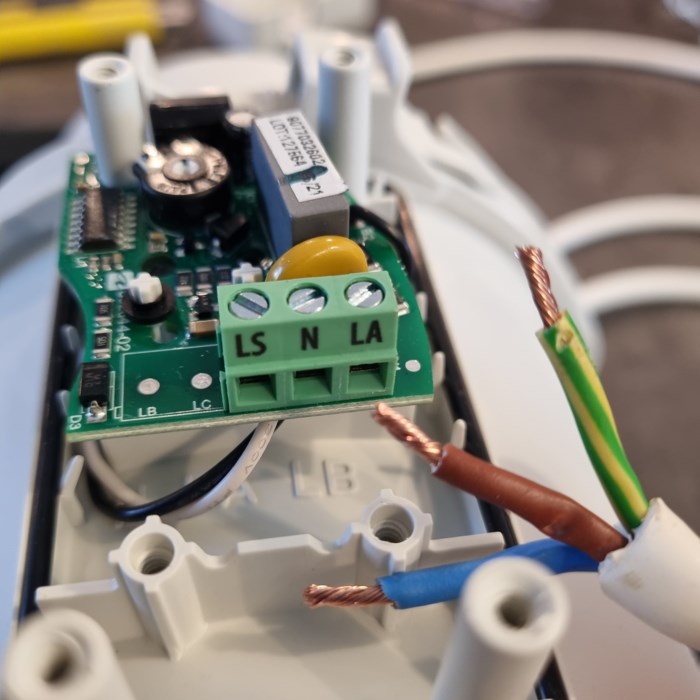

Jeg kan se at der på billedet er vist et kabel med farverne brun, blå og gulgrøn. Det kabel kan du ikke bruge idet der ikke ikke skal bruges jord i tilslutningen og den gulgrønne er forbeholdt jord. Du bliver nødt til at anskaffe et andet kabel, som indeholder farverne brun, blå og sort eller grå. Hvis der er en gulgrøn i kablet klippes den af i begge ender.
Et forslag til ledning kunne være dette

Clausen88 skrev den 11-10-2021

Det er hermed noteret, tak. Jeg er helt ny på denne side.
Ok så forstår jeg bedre, hvorfor jord ledningen ikke var sat i da jeg afmonterede den gamle ventilator.
Tilbygningen som kanalventilatoren sidder i er bygget i 2006.
Mvh
