1 faset motor med en kontakt som har en op ned og en nul funktion Nyigørdetselv 5 16-03-2025 16:07 Hej Jeg er i gang med et projekt hvor jeg har sat et el spil op og det køre på en face og kan hæves op og ned har denne tegning men forstå ikke helt hvordan det virker det ene diagram er fra fjernbetjeningen og den anden er fra motoren 6 svar Følg tråden Annonce Annonce Annonce

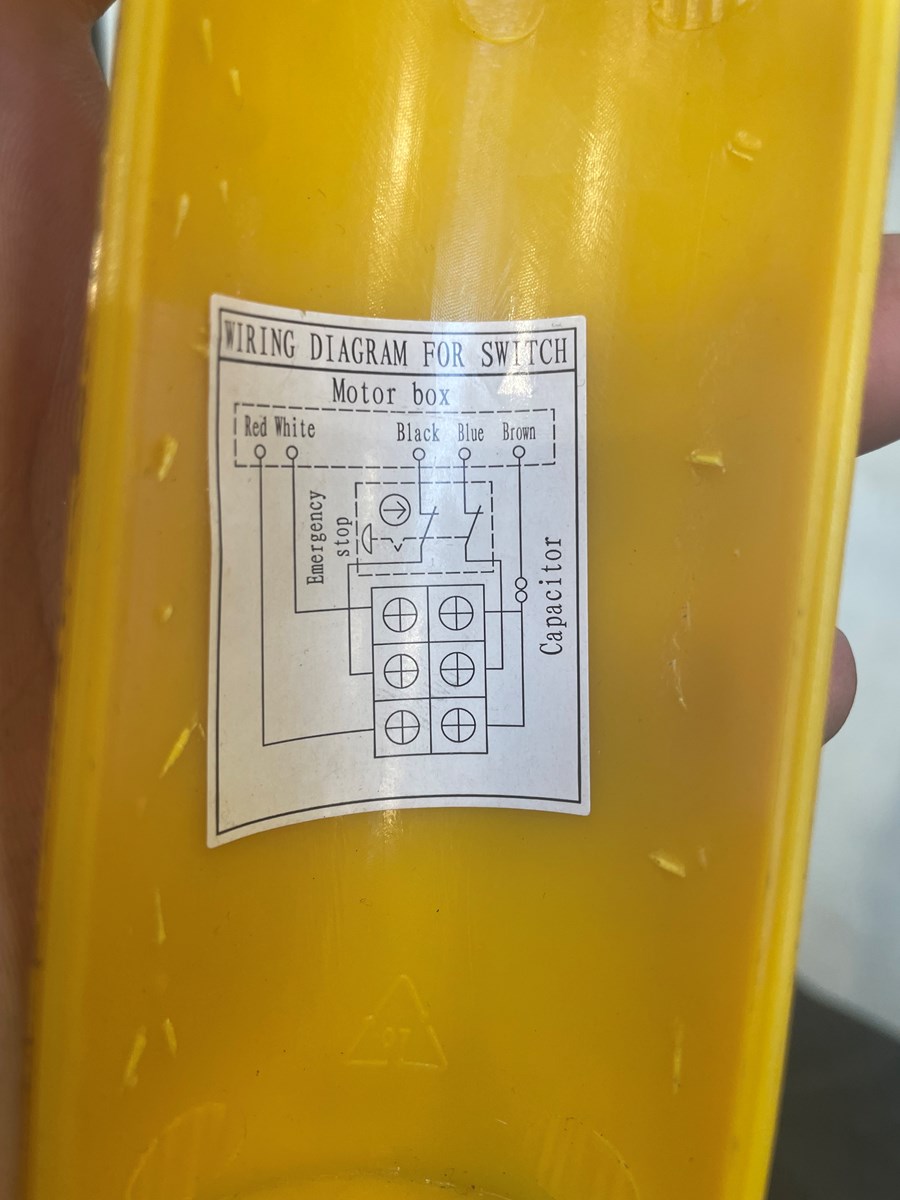

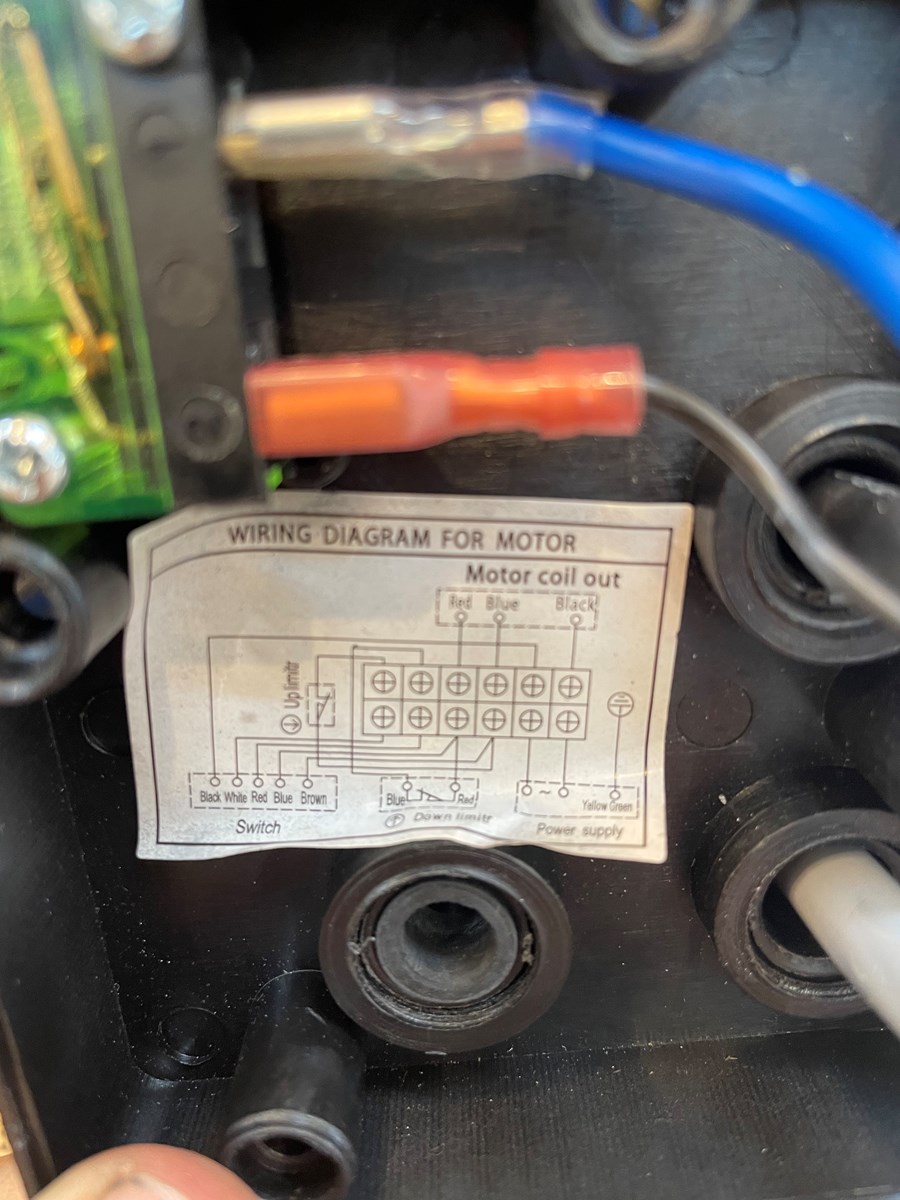

ev elmand 30486 7480 16-03-2025 17:41 Det ligner harald (eller anden forhandler) trækspil. I håndtaget: er der en kondensator ( Capasitor ) som skal tilsluttes som vist Sort og blå kommer igennem nødstop og ned på midten af trykknap boksen. Hvid og rød på de 2 klemmer som vistVed motoren. Til venstre nederst er så kablet som kommer fra håndtaget. Monteres som vist.i midten nederst er vist en Nederste grænseswitch ( stop når kranen er helt nede) og til højre nederst er strømmen som kommer til kranen.I midten til venstre er vist øverste grænse switch ( stop når kranen er helt oppe) I midten er så vist klembrædt Øverst er vist ledninger ind til motor. Ellers må du lige præcisere lidt nøjere hvad du er i tvivl om. Har nogen samlet det, kan det skilles ad. Samles igen ? ?m.v.h. Erik (1/2 ekspert i mange ting)
Nyigørdetselv Trådstarter 5 16-03-2025 18:24 Mange tak har koblet den op så den virker men er intraceret i hvordan man få en motor med en kun face til at køre op og ned tænker det er noget med face forskydning men gad godt blive klogere på hvordan det virker ud fra den måde den er koblet op på
ev elmand 30486 7480 16-03-2025 23:37 Som du ser så er der en kondensator med i opstillingen. Det er den som skal skifte placering i forhold til de 3 ledninger som går ind i motor. En spole og en kondensator forskyder strøm og spænding, på hver sin måde derfor talre vi om en faseforskydning.Kondensator tilkoblet omskifter i håndtaget på 2 tilslutnings punkter. Når du trykker på OP knap går kondensator via afbryder på den hvide ledning, og ved motoren igennem øverste grænse switch. På samme måde med NED knap her er så via rød ledning og ved motoren igennem Nederste grænse switch. Så ledninger til motoren får konstant Nul ind på sortSå skifter rød og blå imellem fase og kondensator. Derved kører den i valgte retning. Dette gælder asynkron motorer. Har nogen samlet det, kan det skilles ad. Samles igen ? ?m.v.h. Erik (1/2 ekspert i mange ting)
ev elmand 30486 7480 17-03-2025 12:18 Tillykke med det. Virker det så efter den teoretiske gennemgang du efter spurgte. Har nogen samlet det, kan det skilles ad. Samles igen ? ?m.v.h. Erik (1/2 ekspert i mange ting)
