Gevind drejning. Zubal model C.

Hej i dette forum, er lige blevet tilføjet
Jeg har lige anskaffet mig en Zubal model C. Drejebænk, og den vil jeg gerne prøve om jeg kan lære at dreje gevind på! (Det har jeg ikke prøvet før.)
Så først skal jeg vide hvad følgende er:

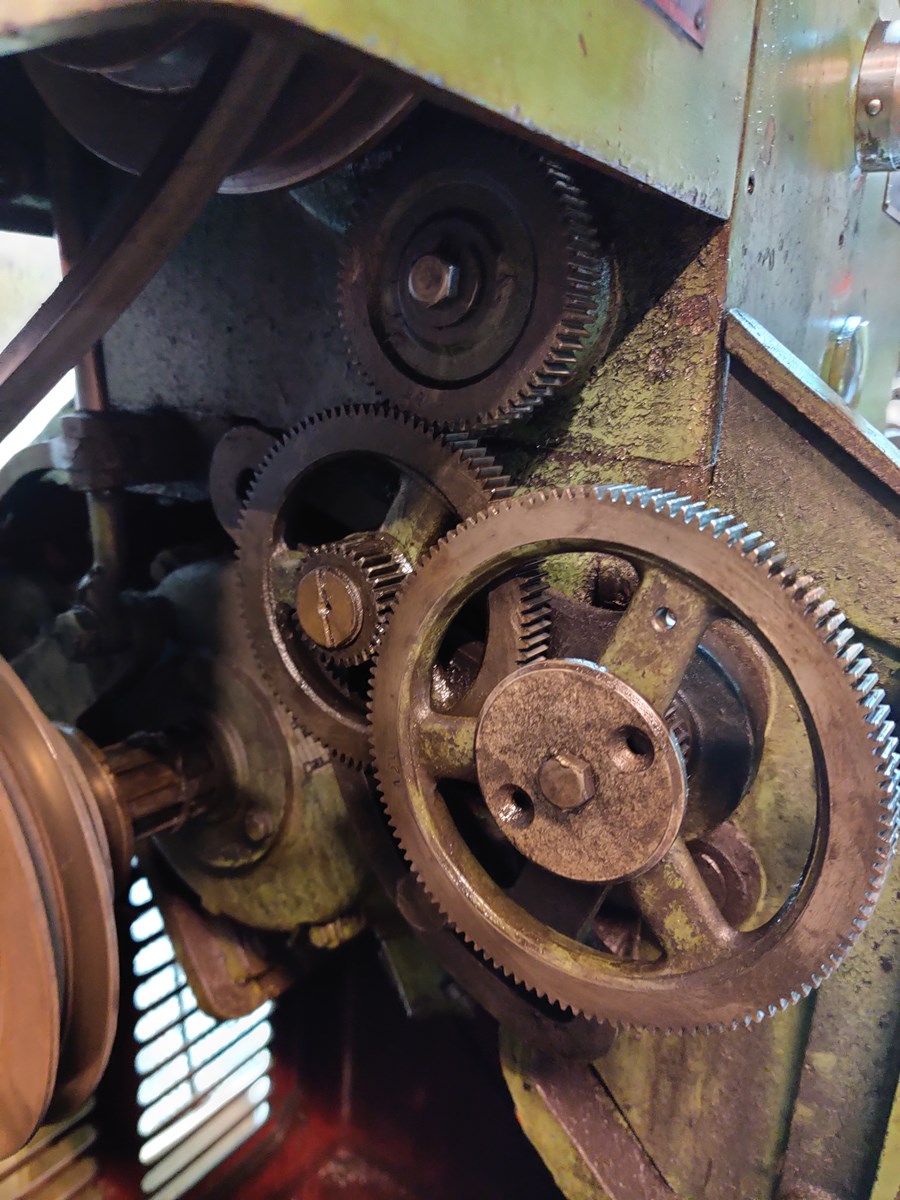

Se Billede af gear hjul.
  • Hvad / Hvilket er Headstock gear?
  • Hvad / Hvilket er In drive gear wheel?
  • Hvad / Hvilket er Out drive gear wheel?
Norton gear kassen ved jeg hvor er, og jeg er også med på at der skal geares om til gevind spindlen på drejebænken, så den trækker hoved slæden.

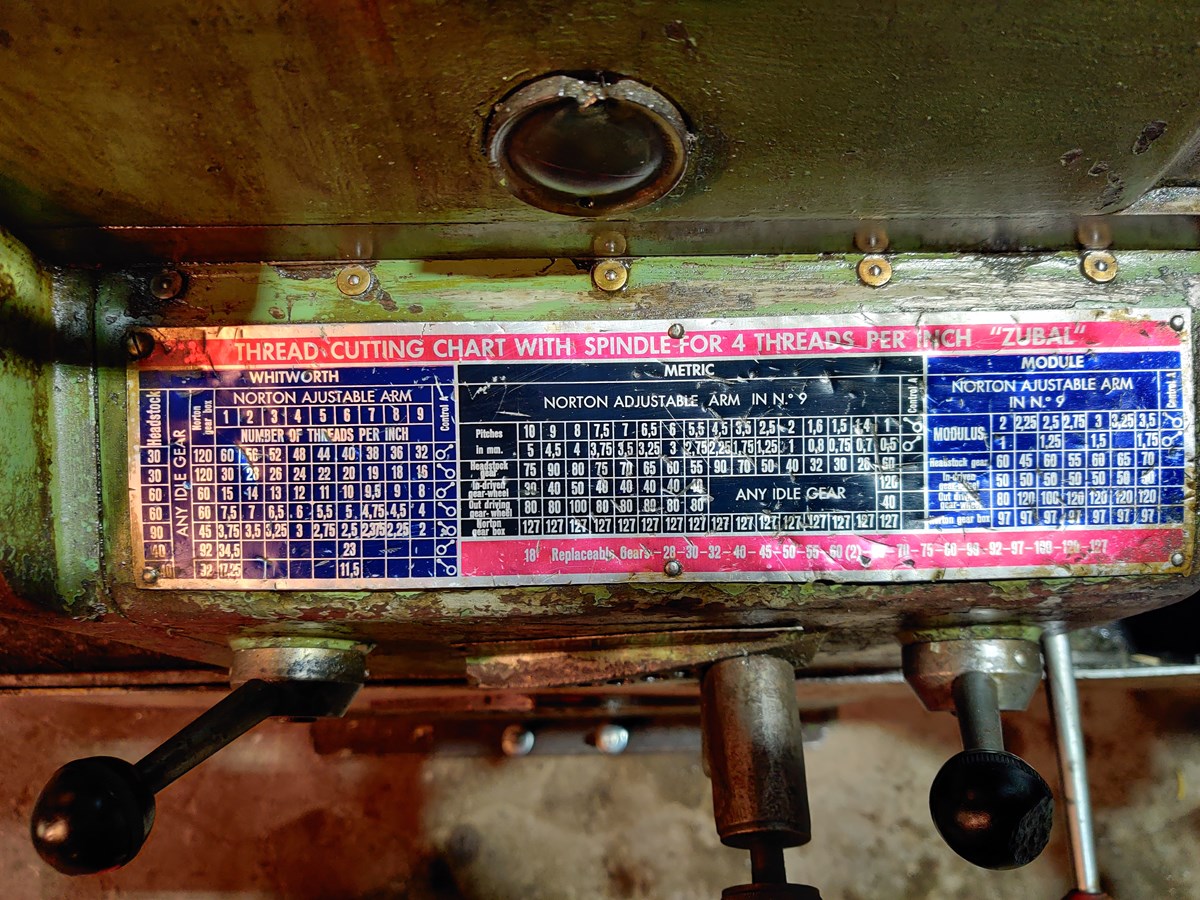

Så til gevind tabellen (Se billede.)
  • Hvad mener man med Pitches i mm? (Er det gevind stigningen?)
PS: Nogen som eventuelt ligger inde med en Brugermanual for sådan en bænk? (Har prøvet at google / lede efter den, uden held.)
Med venlig hilsen
Steen Qvindbjerg​​​​

7 svar
 Følg tråden
Annonce
Annonce
Annonce
Hej og velkommen på fora
Lige lidt svært at greje ud fra billederne af tandhjulene.
hvad navnene betyder..
Pitches i mm , må bestemt være stigningen i mm
Og da maskinen er med en ledeskrue i tommer, skal du skifte tandhjul, for hver stigning i mm, samt have et 127 og et 100 tands tandhjul, for at konvertere til mm.

Sender dig en personlig besked

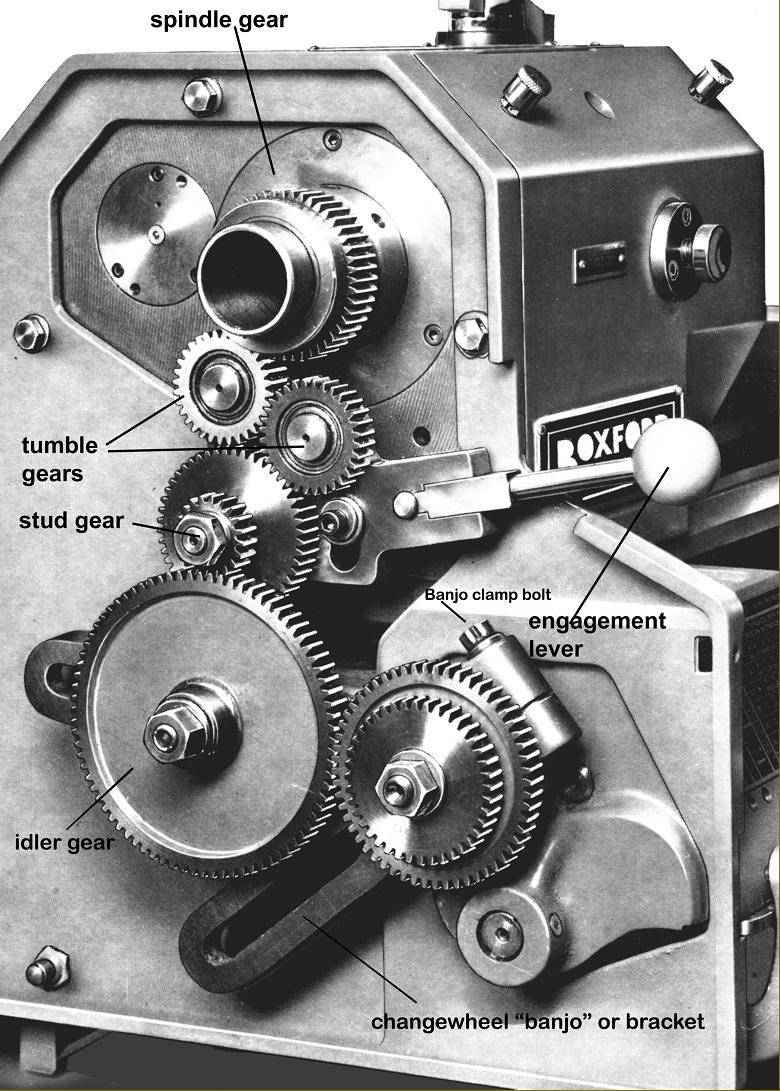

Normalt hedder gear hjulene mere som her på billedet



Vi prøver igen, i morgen --
Nu er det jo en maskine med Norton-kasse, så omstillingen forgår med håndtagene.
Billedet er så dårligt at det er svært at sige mere.

Bent Andersen skrev den 19-02-2022 00:31:47

Nu er det jo en maskine med Norton-kasse, så omstillingen forgår med håndtagene.
Billedet er så dårligt at det er svært at sige mere.


Ja men kun ved tomme gevind, da ledeskruen er med stigning i tommer.

Skal der skæres mm gevind skal det bytters rundt og bruges forskellige tandhjul for at skære de forskellige stigninger...
Samt bruger et konverteringssæt af tandhjul, for at skære mm gevind,  typisk z127 og z100



Vi prøver igen, i morgen --
Hej Jens & Anders
Tak for svar og input
Prøv at se vedhæftet Pdf fil, med forklaring:
Som jeg skriver er det øverste tandhjul, det trækkende tandhjul, og kommer inde fra Hoved gearkassen.

Det dobbelte tandhjul i midten er et fordeler tandhjul, som sidder på en justerbar aksel, således at ma flytter akslen i takt med størrelse af Tandhjul.

Det store nederste store tandhjul sidder på akslen som går i Norton gearkassen.

Hjælper den forklaring?


Forklaring Tandhjul.pdf
Med venlig hilsen
Steen Qvindbjerg​​​​

Hej Igen
Tror jeg har fået grejet hvordan det skal hænger sammen, idet jeg er blevet opmærksom på at der også i Gevindskemaet er et tandhjul som benævnes Norton gear box.
Det må givetvis være det nederste Tandhjul (Det store.)
Headstock gear, mås så givetvis være det øverste som kommer fra Hoved gear kassen.
In-drive gear-wheel må så vare det inderste tandhjul på Dobbelt tandhjulet.
Out driving gear-wheel må så være det yderste tandhjul på dobbelt tandhjulet.
Og så giver Gear tabellen lige pludselig mening.
Med venlig hilsen
Steen Qvindbjerg​​​​

Annonce
Ja det lyder til du har fået styr på navnene på tandhjulenes navne
Den bevægelige arm til tandhjulene, kaldes for en banjo arm, hvis du skulle støde på det udtryk.

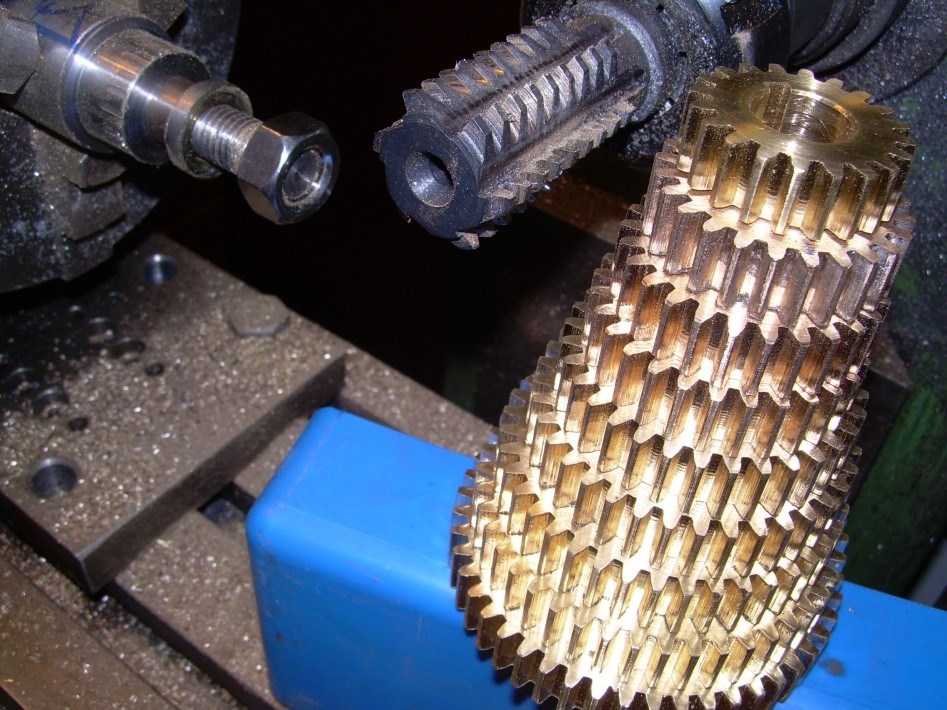

Har du så alle de "løse" tandhjul du skal bruge til de forskellige stigninger i mm.

Jeg har selv en gammel Boxford drejebænk, som har norton gearkasse og ledeskrue i tommer.

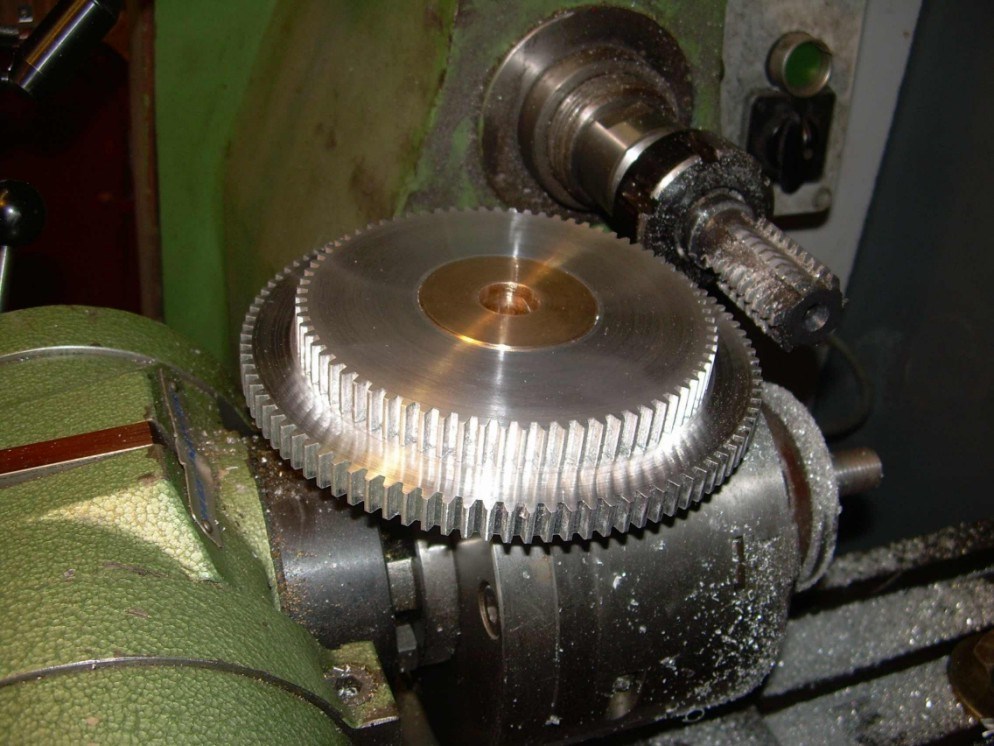

Jeg har brug for sådan en stak tandhjul for at kunne skære mm gevind.

Vi prøver igen, i morgen --
Hej Jens
Ja jeg har en hel stak løse gear hjul til den.


Med venlig hilsen
Steen Qvindbjerg​​​​
