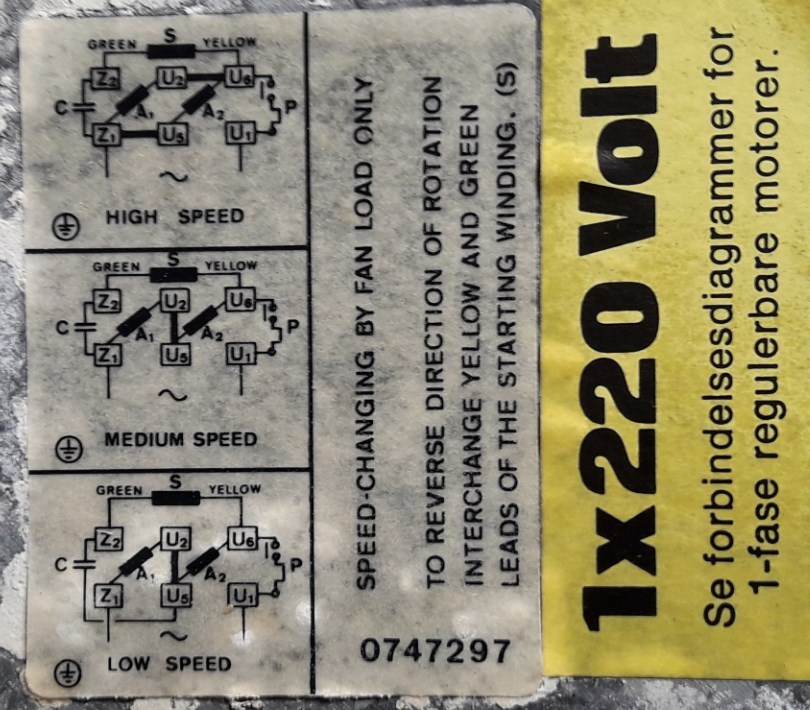

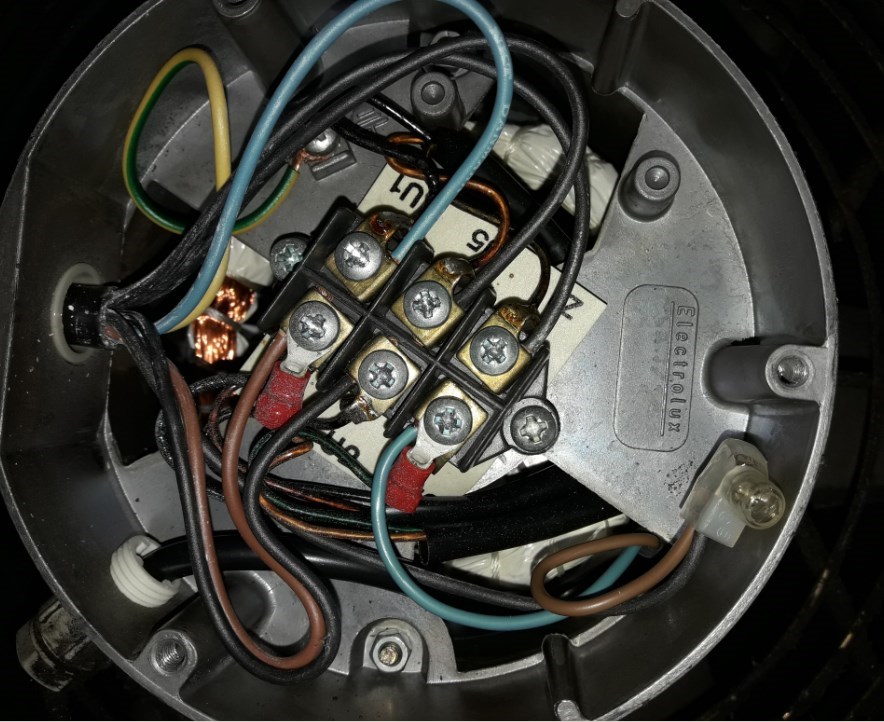

Tilkobling af 3-hastigheds 1-fase AC motor GammelHus 392 6200 16-09-2019 20:41 Jeg prøver at forstå følgende tilslutningsdiagram:Jeg forståe ikke hvad P og trykknap symbolet er.Nogen ideer?Sådan er den forbundet nu: 3 svar Følg tråden Annonce Annonce Annonce
GammelHus Trådstarter 392 6200 16-09-2019 21:21 je_ns skrev den 16-09-2019 21:05:06P kunne være en klikson (termoafbryder) Ok, ja det er det jo nok.Hvis man skal kunne regulerer hastigheden påden motor med en dreje knap: sluk-lav-mellem-høj,så bliver det en smule kompliceret, og kræveren kompliceret omskifter, er det ikke rigtig forstået?
ev elmand 30519 7480 16-09-2019 22:36 Det er ikke så kompliceret, I alle hastigheder skal der 220 V ( nu 230 V ) ind på U1 og Z1 Så det kræver 2 kontaktsæt i drejeomskifter og de skal slutte i alle stillinger undtagen 0Så skal omskifteren have en ledning fra kondensator monteret på 2 kontaktsæt i omskifter hvor den ene går til U5 i lavhastighed, Den anden kontakt skal forbinde kondensator til Z1 både i mellem og Høj hastighed. Nu mangler der 1 kontaktsæt som forbinder U2 med U 6 og 1 der forbinder Z1 md U5 begge kun i høj hastighed. Så det skal være en 4 stillings dreje omskifter med 6 kontaktsæt kodet som forklaret. Det er noget et elektromekanisk værksted nemt kan sætte sammen for dig. På lednings føring ser det ud til at P og termosymbol ligger uden for motor via blå og brun ledning. Har nogen samlet det, kan det skilles ad. Samles igen ? ?m.v.h. Erik (1/2 ekspert i mange ting)
