Ekspansionsbolt

 Følg tråden
christiannielsen
christiannielsen
Indlæg: 2117
Postnr: 8700
christiannielsen christiannielsen

Jeg er lidt ude af min komfortzone ift. fastgørelse i beton, da jeg skal til at montere en skinne til et glasværn.

Skinnen skal monteres ind i siden af et betondæk mellem stueetage og kælder som er 10cm tykt (+ 30mm puds og flise).

Skinnen er af aluminium og har en godstykkelse på 5 mm (dvs skinnen bruger 5 mm af boltens længde) og hullet i skinnen er Ø15mm.

Af hvad jeg kan læse skal bolten ifølge producenten monteres 100mm ind i betondækket og skal strammes med 25nm. (i hvert fald den bolt de har (som min forhandler ikke sælger)).

Jeg forestiller mig en ekspansionsbolt hvor der er en krave omkring et sekskantet hoved (en C-bolt?)

Jeg skal kun bruge 8 bolte så det skal helst ikke være en pakke med 50 stk.

Jeg har selv kigget lidt rundt, men har lidt svært ved at finde en bolt som er oppe i de dimensioner. Vi snakker vel en M14? og hvad er "nyttelængde" på en bolt?

uldal
uldal
Indlæg: 4973
Postnr: 6500
uldal uldal

Hvis der skal bruges 8 skruer til st holde så tynd en skinne, kan du nøjes med 120 mm lange 6 mm skruer med en fjeder/underlagsskive. I væggen en rawlplug med god længde. De 15 mm hul tror jer er for at justere.



christiannielsen
christiannielsen
Indlæg: 2117
Postnr: 8700
christiannielsen christiannielsen Trådstarter

Det er et glasværn der skal bære 17mm tykt glas og som kan holde til at en voksen mand vælter ind i det.

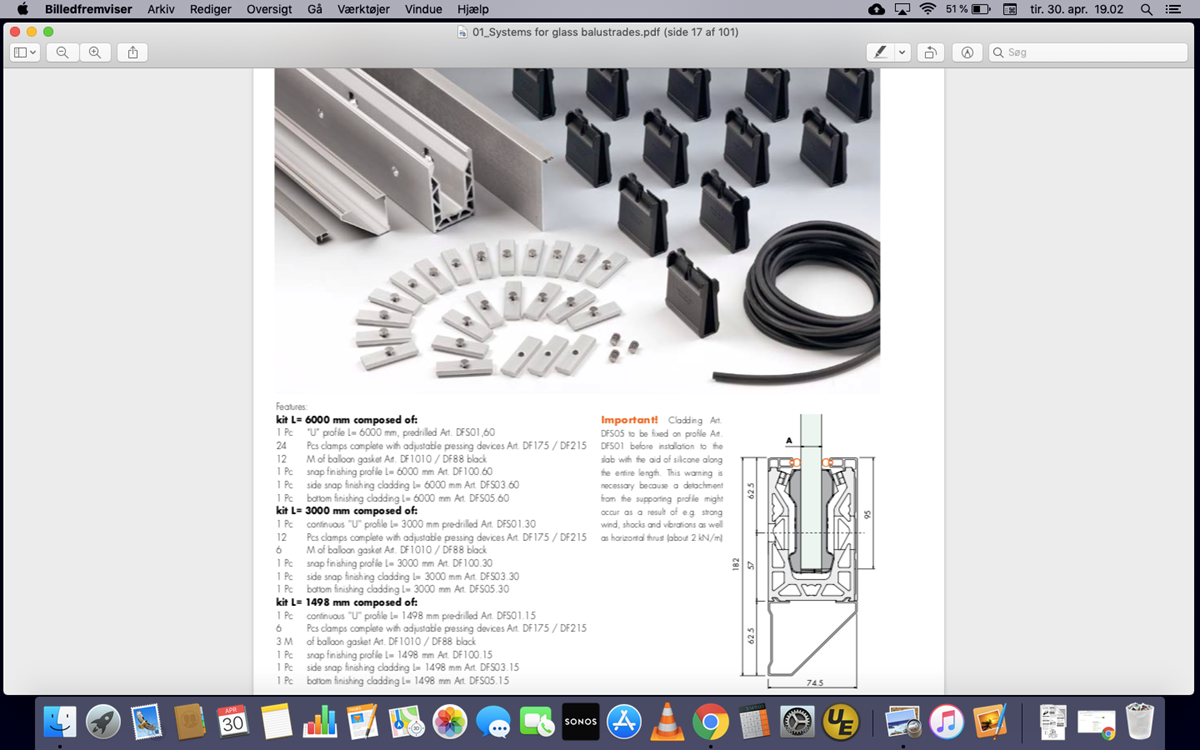

Det er godstykkelsen der er 5 mm. Selve skinnen ser ud som på fotoet:

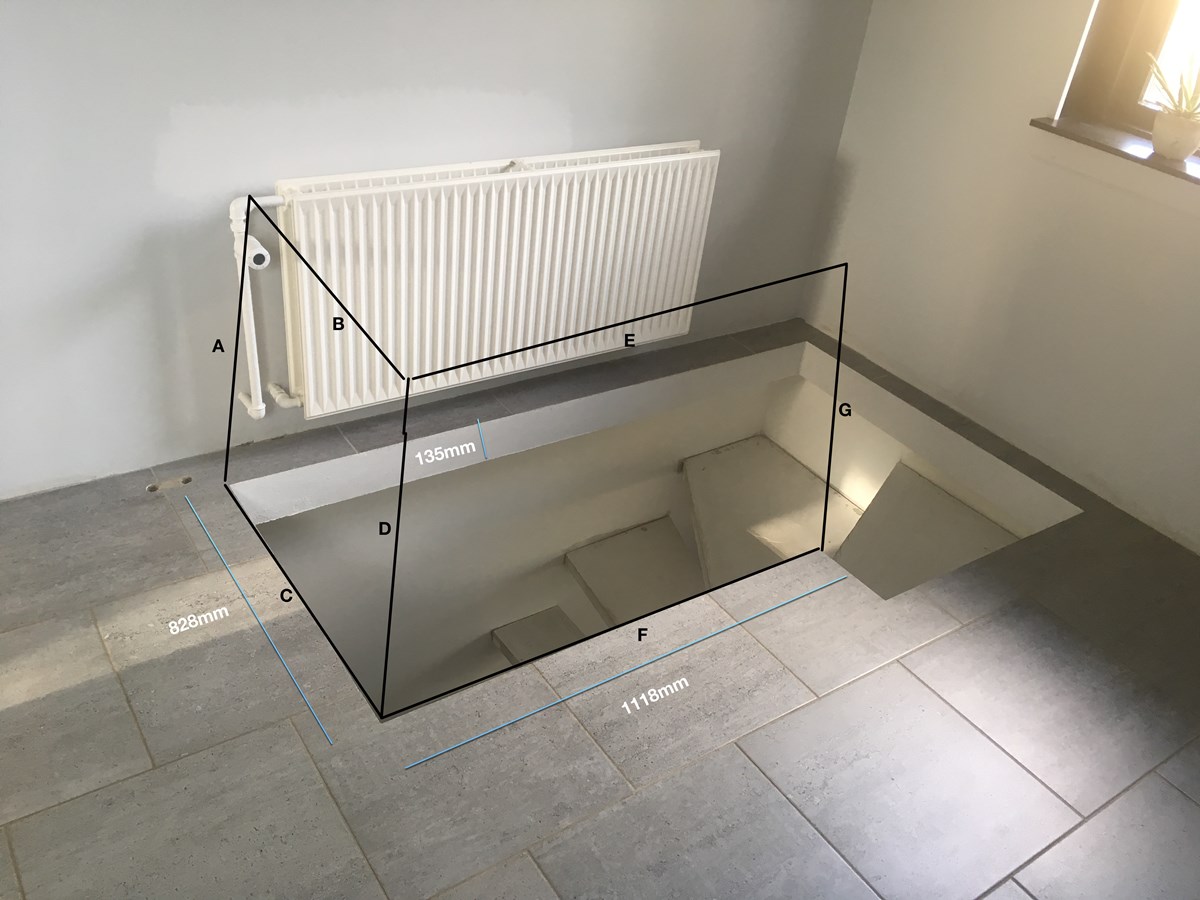

Det er 2 skinner. Som jeg håber du kan fornemmer ud fra dette foto.

ev elmand
ev elmand
Indlæg: 12806
Postnr: 7480
ev elmand ev elmand

Nu står den heldigvis i vinkel, og hvis de parter er fastgjort til hinanden er den meget stærk i sig selv. M8 - M10 af den type du selv har fundet er meget velegnet til beton. De kan være 80 -100 mm lange.

Har nogen samlet det, kan det skilles ad. Samles igen ? ?


m.v.h. Erik
christiannielsen
christiannielsen
Indlæg: 2117
Postnr: 8700
christiannielsen christiannielsen Trådstarter

De to skinner skal ikke fastgøres til hinanden, heller ej glasset. Det største stykke glas kommer dog til at støtte op ad det lille.

Hullet i skinnen er Ø15mm. Jeg forestiller mig at en stor skive for at dække hullet, ikke dur, da det er nødvendigt at skinne sidder ekstremt godt fast til betondækket og at skinnen ikke kan rykkes i hullet ift bolten, når man vælter ind i værnet. Altså således at boltens diameter passer til hullets diameter. Giver det mening. Således er det ikke "kun" et pres på en skive, der holder skinnen på plads.

je_ns
je_ns
Indlæg: 4912
Postnr: 0000
je_ns je_ns

Jeg ville bruge 10-12 mm ekspansionsbolte, og en passende skive, det kan være lidt svært at ligge hullerne helt præcist ud, når man bore i beton, og så en stribe god fugemasse, eks Tec7 mellem skinne og gulv, så er du sikker på den ikke skrider.

Hellere eje, end at leje.
MLU
MLU
Indlæg: 878
Postnr: 6400
MLU MLU

Ud fra din tegning virker det også som om du er meget tæt på beton kanten hvorfor jeg ville være nervøs for at have en eks. bolt der presser ud i mod den tynde gods tykkelse i betonen.

Hvad med i stedet at bore hullerne og så sætte gevindstænger i via Expandet klæbemasse?

Med venlig GDS hilsen Mads

P.S. Har ingen håndværksmæssig uddannelse

christiannielsen
christiannielsen
Indlæg: 2117
Postnr: 8700
christiannielsen christiannielsen Trådstarter

Tak for indlæggene

Jeg vil rigtig gerne følge producentens anvisninger som udgangspunkt og så meget som muligt. Derfor tør jeg ikke lime gevindstænger ind i dækket. Jeg har også læst, netop i forbindelse med glasværn og skinner, at gevindstængerne river sig løs.

En sådan fugemasse til beton kan vel ikke skade at bruge også. God ide.

Ifølge producentens anvisninger ser det også ud til at de har et par millimeter i hullet til at justere med. Formentligt fordi det er svært at lave en hul præcist, som du skriver. Sæt jeg borer ind i jernarmeringen.

Jeg har også tænkt på det med faren for at knække betonen pga det tynde betondæk. Men jeg har ingen erfaringer med det, så jeg aner det ikke. Måske netop en 10mm så er bedre end 12mm.

Martin.v
Martin.v
Indlæg: 285
Postnr: 6800
Martin.v Martin.v

Jeg ville nok finde nogle betonskruer, som dem på billede 1 - de kan holde mere end man tror - ekspantionsbolten kan måske ødelægge betonkanten når du spænder den - afhængig af hvor tæt på kanten hullet er..

Og så kan du jo give skinnen noget montage lim ind mod væggen når du skruer den fast, så tænker jeg aldrig den falder ned.. 😊

christiannielsen
christiannielsen
Indlæg: 2117
Postnr: 8700
christiannielsen christiannielsen Trådstarter

Ekspansionsbolten skal monteres i midten af betondækket. Dvs der er 5 cm beton over og under.

ev elmand
ev elmand
Indlæg: 12806
Postnr: 7480
ev elmand ev elmand

Det har jeg også forstået, derfor de 10 mm bolte med den lille kile. De kan ikke rykkes ud. Du borer ind igennem hullet og slår skruen direkte ind i hullet med møtrik og evt. skive på. Når det er spændt skal overskydende gevind skæres af med vinkelsliber. Pas på at gnister ikke rammer hverken det nye glas eller evt. andre  ruder.

Har nogen samlet det, kan det skilles ad. Samles igen ? ?


m.v.h. Erik
