Ny dobbelt korospondance afbryder

 Følg tråden
Sol-bygger
Sol-bygger
Indlæg: 5
Sol-bygger Sol-bygger

Jeg skal have skiftet en eksisterende dobbelt korospondance afbryder til en ny. I den forbindelse er jeg kommet i tvivl om hvordan ledningerne skal placeres da den nye ikke ser identisk ud til den gamle.

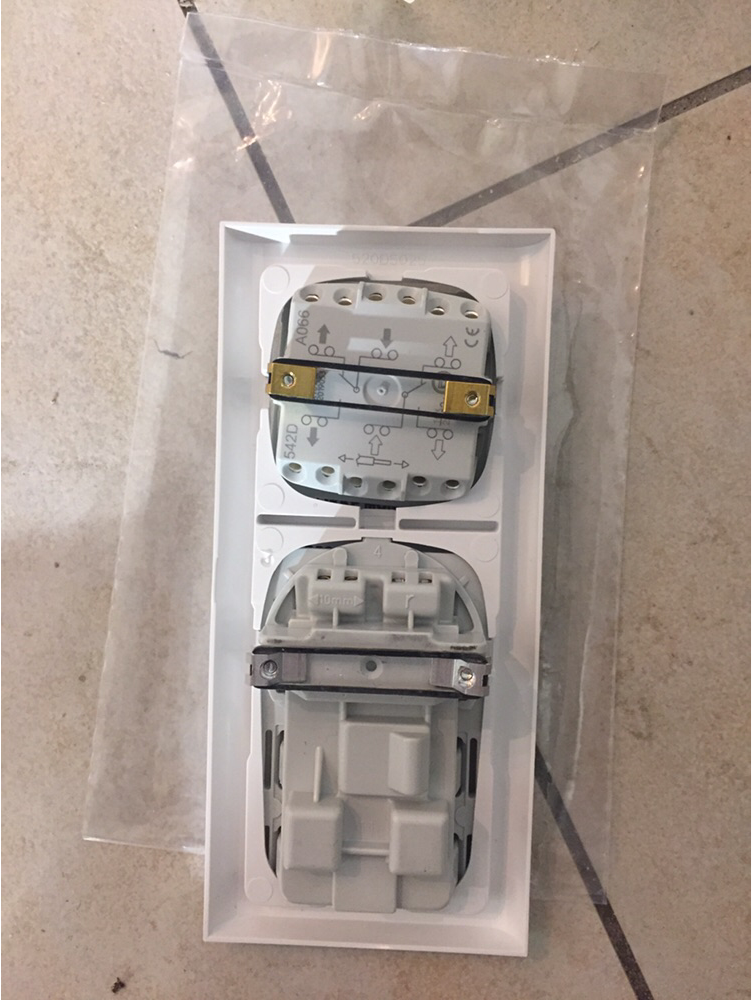

Jeg har vedhæftet billede af hvordan den eksisterende er sat til og et billede af hvordan den nye ser ud.


Jeg håber der er nogle der kan give lidt fifs.


S. Fabrin
S. Fabrin
Indlæg: 7069
Postnr: 4400
S. Fabrin S. Fabrin

Den nye skal monteres ligesom den gamle. Det vigtigste er at den ledning, der sidder i L, bliver monteret i L igen. Det ser ud til at L er placeret de midterste klemmer i begge afbrydere.

fase
jenshøj
jenshøj
Indlæg: 2336
Postnr: 4800
jenshøj jenshøj

Den nye er spejlet i forhold til den gamle. Så ledninger i top, skal monteres i bund - og omvendt.

ev elmand
ev elmand
Indlæg: 12604
Postnr: 7480
ev elmand ev elmand
Du bruger kun den ene side af den som korrespondance. Den anden side bruges som almindelig 1 polet afbryder ( orange ledning) Så hvis du skal fejlrette bagefter så skal du ikke blande den orange sammen med korrespondancen, for så går du helt vild i opgaven. Tjek om de 1 polede side fungere DONE ( ikke pille ) så tjekkes den side med korrespondancen.

Har nogen samlet det, kan det skilles ad. Samles igen ? ?


m.v.h. Erik
