djaydjay skrev den 03-01-2018 17:40:52
Undskyld til Nitter for at hi-jacke tråden, men kunne virkelig godt bruge en beskrivelse for dummies på hvordan denne regulator præcis tilsluttes til de 2 ledninger fra potmeter.
Ja, jeg ved det er vist på tegningen, men kan ikke gennemskue det 100 %
Har bestilt en, da det må være løsningen på mit problem med mørtelmikseren, da det ikke var triac-en.
Det går nok.

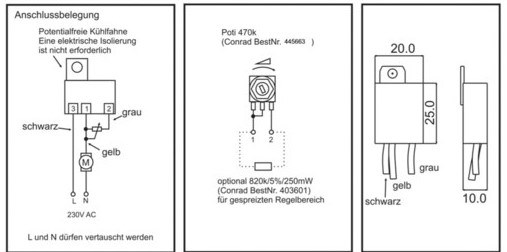

Kigger du på den mellemste tegning skal du forbinde det venstre ben af potmeteret med det i midten. Så har du de to ledninger der er mærket 1&2 på tegningen. Disse ledninger forbinder du så til de to ben på regulatoren, der er mærket med de samme numre. Du skal dog være forsigtig da der godt kan være fase på potmeterets tilledninger så disse skal være godt isoleret fra maskinens stel. Du skal også se efter om mixerens potmeter er >= 100 kOhm hvis du vil bruge det der er indbygget.
Hastighedsregulatoren skal monteres på en extern køleplade hvis du vil undgå den hoster af første gang mixeren skal arbejde med noget. Max belastning uden køleplade er 200 Watt !!! Kølepladen på regulatoren er isoleret fra netspændingen så det er ikke nødvendigt den er isoleret fra maskinen.
Motoren forbinder du så mellem ben 1 og nul, hvilket du ikke kan styre med et 230 volts stik, og derfor skal potmeteret være godt isoleret fra maskinens stel så du ikke pludselig står med fasen på maskinen og mørtelspanden, malingen, hyllesaften eller hvad andet du vil mixe.
Håber den kluntede forklaring hjælper dig, ellers må du lave et eller flere foto af de enkelte dele og jeg kan fortælle hvad der skal sidde hvor.
