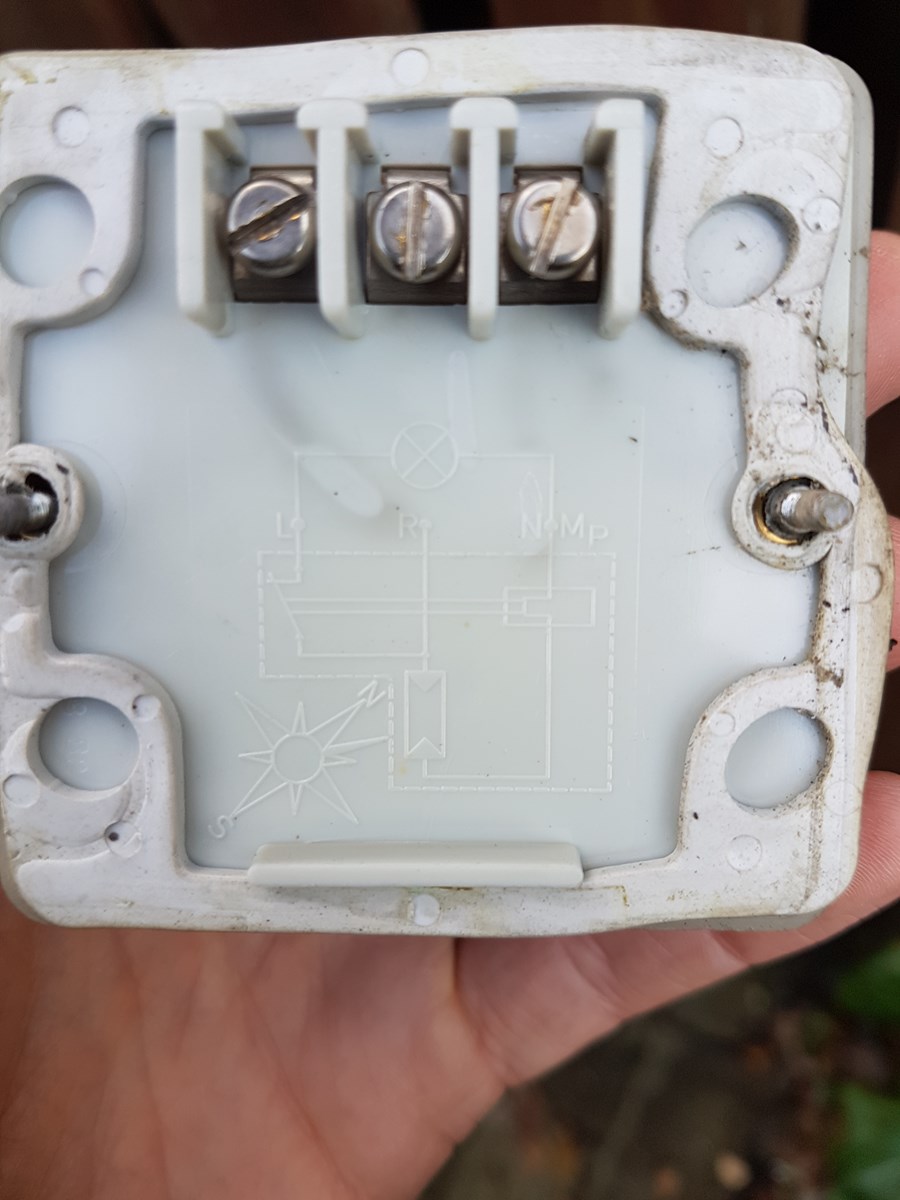

Skumringsrelæ diagram steelman 805 2665 23-11-2017 13:17 Hej Har dette ældre minilux skumringsrelæ liggende som jeg gerne vil have sat op. Men kan ikke lige gennemskue diagrammet. Er det fase til venstre, mellemleder i midt og nul til højre? Håber at I kan se diagrammet eller tegner jeg det lige ind.... 4 svar Følg tråden Annonce Annonce Annonce
ev elmand 30523 7480 23-11-2017 13:23 De streger kan jeg ikke tyde. Har nogen samlet det, kan det skilles ad. Samles igen ? ?m.v.h. Erik (1/2 ekspert i mange ting)
S. Fabrin 19648 4400 23-11-2017 14:30 Det ser ud som om fasen skal i midten, nul i højre og mellemledning til lampen i venstre klemme. fase
steelman Trådstarter 805 2665 23-11-2017 17:45 Det tænkte jeg oprindeligt også men blev forvirret over L står til venstre... Nå men må prøve i morgen når det er lyst til at se noget
steelman Trådstarter 805 2665 24-11-2017 09:49 Yep. Det passede - fase i midt. Mellemledning til venstre. Tak for hjælpen :-)
