Hej Finnband og andre interesserede.
Nu gjorde du mig jo selv nysgerrig på emnet, så jeg har været ude og hente mine gamle lærebøger fra maskinmesteruddannelsen.

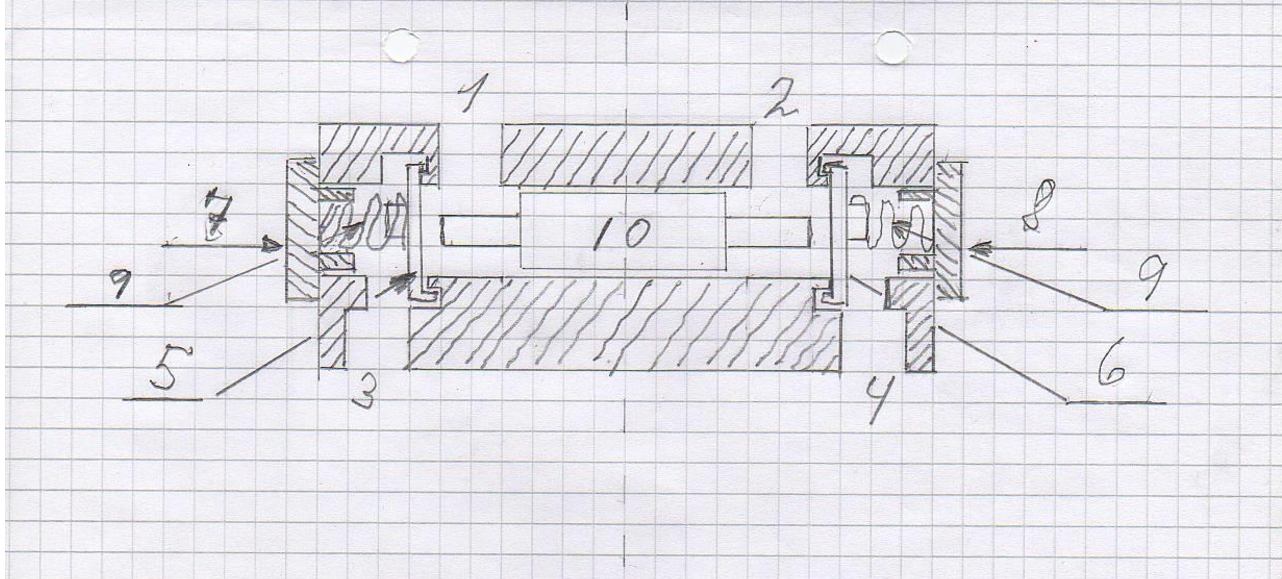

Tegningen er en principskitse af en kontraventilblok til hydraulikstyring, den er ikke tegnet i målestoksforhold, hvis den skulle være det, ville ventilerne 5 og 6 være meget mindre, nå men lad det nu være.
1 og 2 er indgangsporte
3 og 4 udgangsporte
5 og 6 ventilklapper
7 og 8 er skruer, så man kan komme ind til klapperne.
9 fjedre som holder klapperne lukket
10 glider
Hvis man nu drejer rattet til venstre, vil der komme tryk i venstre side af blokken, klab 5 åbner og glideren går mod højre og åbner klab 6, olien vil nu strømme ud af port 3 og returolien ind ad port 4 og kredsløbet er etableret.
Hvis man drejer rattet til højre vil det være omvendt.
Håber at det giver mening nu.
Mvh Finn
