Hej
I forbindelse med færdiggørelsen af min CNC fræser, som er beskrevet i en anden tråd, er jeg løbet ind i problemer med at koble mine stepper motorer med 8 ledninger til driveren i unipolar seriel konfiguration. Det er simpelthen ikke lykkedes mig at få motorerne til at bevæge sig overhovedet, når jeg kobler dem til i serie. Så jeg må gøre et eller andet helt forkert, men jeg kan ikke finde ud af hvad...
Hvis jeg kobler motorerne i parallel er der ingen problemer og det er en fornøjelse at se maskinen arbejde. Men man kan mærke at motorerne trækker mere strøm idet kølepladerne på driver boardet bliver ret varme.
Så derfor vil jeg selvfølgelig gerne have motorerne til at køre serielt, som oprindeligt planlagt.

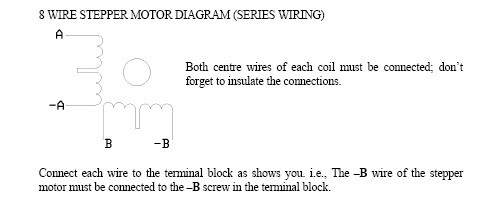

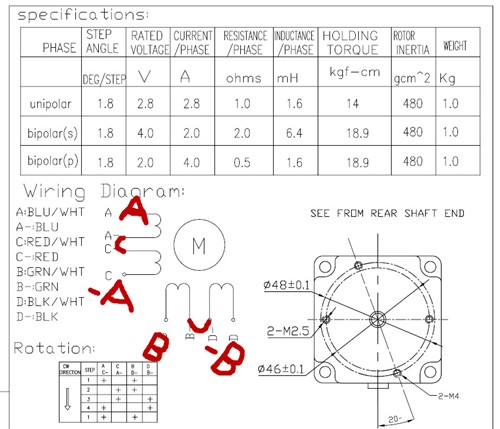

På motorernes datasheet kan man se, hvordan jeg har gjort. Jeg har forbundet A- med C-. A er så forbundet til A på driveren og C er forbundet til A-. På samme måde har jeg Jeg har forbundet B- med D-. B er så forbundet til B på driveren og D er forbundet til B-.
Når jeg måler modstanden passer tallene umiddelbart fint. A og A- = 1.2Ohm, C og C- = 1.2Ohm, B og B- = 1.2Ohm, D og D- = 1.2Ohm, A og C = 2.5Ohm, B og D = 2.5Ohm.
Kan nogen af eksperterne fortælle mig, hvad jeg gør forkert?
