Tilslutning af induktion kogeplade

jones321
jones321
Indlæg: 8
Postnr: 2720
jones321 jones321

Hej

Vi har udskiftet vores ovn med induktion kogeplade. Den tilsluttes et stærk strøm stik og har sin egen 16A gruppe på relæ, så der sidder ikke andet på end kogepladen.

Spørgsmål er hvilket scenarie i vejledning skal jeg følge for at montere stik til kogeplade?


På forhånd tak!

askholme
askholme
Indlæg: 260
Postnr: 2860
askholme askholme

Jeg læser det som at pladen kun har brug for to af de tre faser. Faser sluttes til i højre side af stikket, den ene fase nederst og den anden enten midten eller øverst (på billedet ligner det at de to øverste klemmer er forbundet i forvejen). Jord og nul sluttes til venstre

Ask
jones321
jones321
Indlæg: 8
Postnr: 2720
jones321 jones321

Tak for svar! Det er et 5 ledet kabel, så der er desværre ikke 3 + 2 der er forbundet som på billede.

Har forsøgt mig lidt:

askholme
askholme
Indlæg: 260
Postnr: 2860
askholme askholme

Altså det er muligt der er 5 ledere i kablet, men mit klare bud ville stadig være at du kan skal bruge to af dem. Tegningen er jo ret klar på at der er 2 faser (L1 og L2), hvis du tilslutter alle tre faser ville jeg være lidt nervøs for at skidtet futter af

Ask
ev elmand
ev elmand
Indlæg: 11496
Postnr: 7480
ev elmand ev elmand

For at følge tegning ville jeg sætte hvid og brun leder til den samme fase. (klemmer 1 og 2 )

Har nogen samlet det, kan det skilles ad. Samles igen ? ?


m.v.h. Erik
jones321
jones321
Indlæg: 8
Postnr: 2720
jones321 jones321

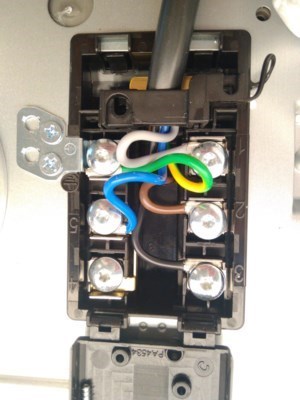

Oprindelig havde jeg sat hvid til klemme 1 og brun til klemme 2 jf sidste billede.


Var det så korrekt eller skal det foreslåes jf dette billede hvor både hvid og brun går til klemme 1?




ev elmand
ev elmand
Indlæg: 11496
Postnr: 7480
ev elmand ev elmand

Hvis du monterer hvid og brun sammen i komfurets tilslutningsdåse giver det jo kortslutning imellem hvid og brun, så det vil springe sikringer.

Det skal monteres som du viser 18/7 kl 21.54 Men så skal hvid og brun sættes til den samme fase som jeg svarer. Og det foregår  I DEN ANDEN ENDE.

Har nogen samlet det, kan det skilles ad. Samles igen ? ?


m.v.h. Erik
S. Fabrin
S. Fabrin
Indlæg: 6232
Postnr: 4400
S. Fabrin S. Fabrin





Begge tilslutninger er rigtige. Den øverste billede viser tilslutningen ved brug af tre faser.

Tilslutningen på det på det nederste billede viser tilslutning ved brug af to faser, så der er en fase tilovers til f.eks. ovn og/eller opvaskemaskine.

De to vigtigste tilslutninger er den blå til nul og den gulgrønne til jord. Og husk at få kabelkappen med ind under aflastningsbøjlen. Som Erik skriver, skal det forbindes ens i begge ender.

fase
jones321
jones321
Indlæg: 8
Postnr: 2720
jones321 jones321

Aha dvs. også ens i stikket i anden ende. Tjek

Tak for hjælpen og de gode råd!

ev elmand
ev elmand
Indlæg: 11496
Postnr: 7480
ev elmand ev elmand

Nu skal vi lige holde tungen lige i munden. Helt korrekt med blå N og Gul/grøn PE

Nederste Diagram der kaldes  3 faset tilslutning, der ligger

L1 på både klemme 1 og 2

L2 på klemme 3.

Den 2 fasede tilslutning siger

L1 på klemme 2

L2 på klemme 3

Begge måder har klemme 2 og 3 med i tilslutningen På det allersidste billede du viser har du ikke klemme 2 med.



Har nogen samlet det, kan det skilles ad. Samles igen ? ?


m.v.h. Erik
