Skiftende kredsløb

hvordan samles dette kredsløb når både NC og No skal bruges??

hvordan samles dette kredsløb når både NC og No... Vis hele indlægget
28 svar
 Følg tråden
Der er 20 indlæg før dette.
Annonce
Annonce
Annonce

Inder position stoppes når trykknap er trykket ned og yder position når knappen en oppe.

Det der sker er at en glidestang køres frem eller tilbage og påvirker trykknappen

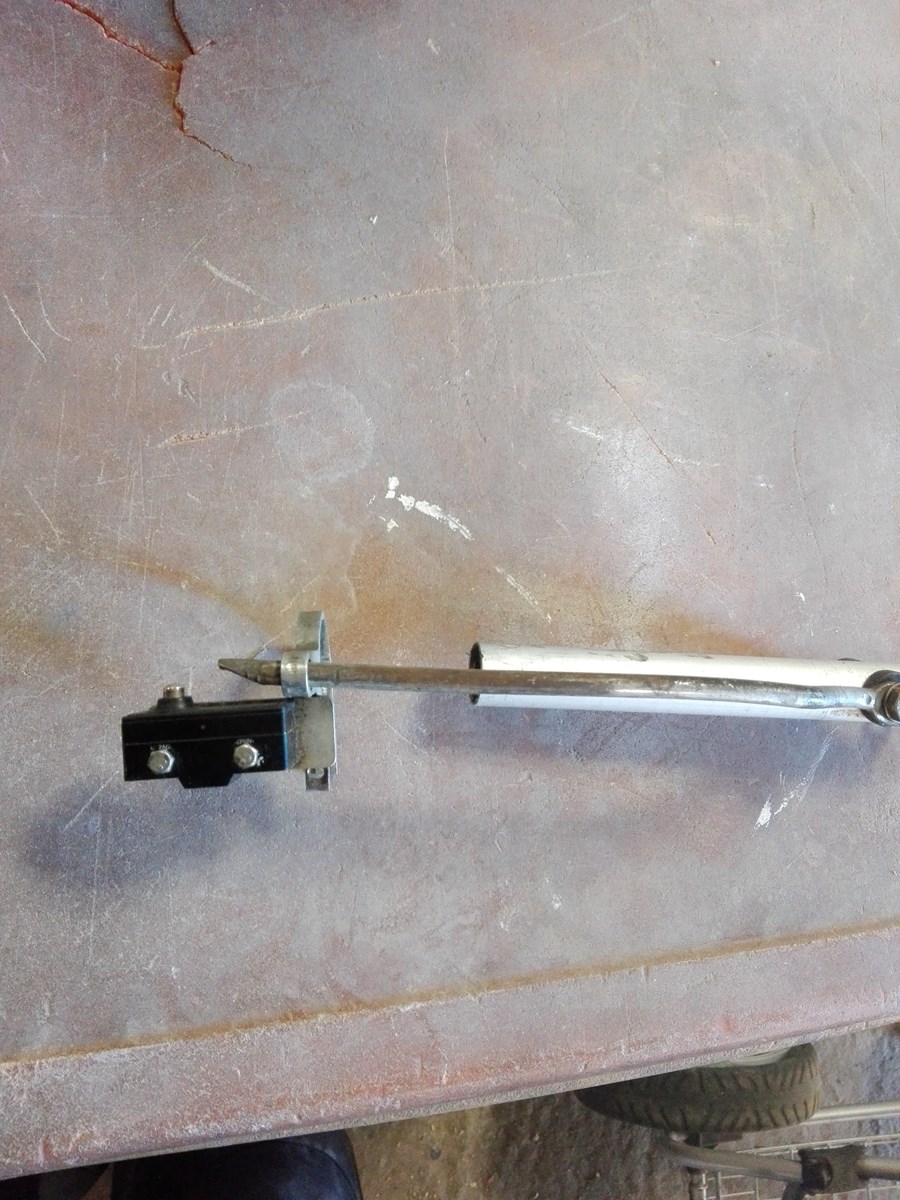

Her et billede af den glidestang som henholdsvis køres ind eller ud og påvirker den lille knappe, som åbner og lukker for de forskellige kredsløb.

Kan du ikke prøve at beskrive den totale arbejdsgang/funktionalitet så man kan danne sig et indtryk af hvordan den burde virke. Er det meningen man skal kunne stoppe aktuatoren halvvejs f.eks.?

Elektronikteknikeren

Prøver😁

På aktuatorstemplet sidder der på siden en lille metalarm/stang som følger stemplets bevægelse.

Når stemplet køres ud i nc kredsløb, rammer den lille arm knappen på (com,no,nc kontakten) og strøm afbrydes.

Nu kan der så kun køres tilbage ind i no kredsløb indtil arm slipper (com,no,nc kontakten) og afbryder strøm.

Det vil sige at aktuatorstempel har et fast endestop i dets yderpositioner.

Man kan dog f.eks på halvvejs bare skifte strømretning og køre modsat.

Håber dette giver mening🙏


Annonce

Nej det giver på ingen måde mening, for når motoren er afbrudt af endestoppet, kan den ikke køre nogen steder, selvom der skiftes polaritet på spændingen.

Kunne du evt. fortælle hvilken maskine og type det drejer sig om.

fase

green technology gtm 1350

Med gregerens tegning virker det, men mangler dog at kunne vende polaritet, det er den eneste mangel.
