Hvor mange installationskabler må trækkes samlet i en kabelkanal ? (privat bebyggelse)

Kan der føres 2 installations kabler i en kabelkanal af plastic langs en væg i et fyrrum. Kabellængden i kanalen er 1,5 meter for hvert kabel

Omgivelsestemperaturen i rummet bliver formodentligt højest 40 grader C

Der er normale ventilationsforhold

Der er monteret en varmtvandsbeholder foran kanalen, men der er ingen isolation omkring ledningskanalen eller kablerne

Kablerne er trykket sammen i kanalen uden mellemrum. Kanalen er uden sektioner til flere kabler

2.5 mm2 til 3 faser med nul og jord, 380 volt, 3 x 16 A sikringer

Kablernes er af typen PXILD foto IMG_ 5298

Jeg har fundet oplysningerne i Stærkstrømsbekendtgørelsen afsnit 6, Elektriske installationer under overskriften: Samlet fremføring af flere strømkredse A.523.4 tabel A3, A4 og A5

Det anvendte kabel er betegnet PXILD, men tabellerne gælder for kabeltypebetegnelse XLPE

Hvad betyder betegnelserne ?

Foto af to forskellige kabeltyper IMG_5298 og IMG_5299

Strømværdien for 2.5 mm2 kabler = 28 A

Korrektionsfaktor for 40 grader C = 0,87 og for 50 grader C = 0,71

Korrektionsfaktor for 2 strømkredse i kanal = 0,8

Strømværdi for 40 grader C er 28 x 0,87 x 0,8 =19 A  og  for 50 grader C =16 A

Passer udregningen ?

1 Er det korrekt at montere 2 kabler eller flere tæt sammen i en kanal under disse forhold ?

2 Må kablerne føres 5 meter langs en træ væg eller gips væg (brændbart materiale)

Foto IMG_5288 viser en membrandåse med fabrikantens specifikationer. Er den viste signatur for samlemuffe en ”dobbelt” muffe

Til 2,5 mm2 må der max. være 6 ”klemmen” og 20 ”leiter” i dåsen

Skal visningen af størst antal samlemuffer forstås som antal enkelte eller dobbelte samlemuffer ?

Tæller en dobbelt samlemuffe som 2 enkelte ?

Må der monteres 3 kabler med hver 5 ledere, 3 faser nul og jord ?

Er det tilladt at montere 3 stk 2,5 mm2 af isolerede ledere i en enkelt samlemuffe, hvis højeste antal muffer skal overholdes, eller må der anvendes ”dobbelte” samlemuffer ?



Rudi
Hvor mange installationskabler må trækkes samlet i... Vis hele indlægget
38 svar
 Følg tråden
Der er 30 indlæg før dette.
Annonce
Annonce
Annonce
Jordleder skal kun i yderste nødvendighed føres separat. Det bliver alt for indviklet. Den skal føres som en af lederne i 3 - 4 eller 5 leder kabel. Det er lige så let og billigt at skifte til et kabel med jordleder som at føre den separat.
Hele denne tråd handler jo om Stærkstrøms bekendtgørelse for for LDS. Så det eneste der burde interessere er om det er lovligt at indmure kabler. JA det er det blevet og JA det medfører risiko for at man kan bore ind i kabel, men det kunne man også i plastrør, så den eneste forskel er at man oftest kan reparere det uden bygnings beskadigelse når det ligge i rør.
Men det er da utvivlsomt lettere at mure kabler ind.

Har nogen samlet det, kan det skilles ad. Samles igen ? ?


m.v.h. Erik
1: I badeværelset, der skal forsynes med en PE - leder, er der allerede udført en installation af en vaske ægte momsregistreret el- installatør

Forbindelserne er taget et sted fra, hvor der ikke er jordforbindelse, og der er ført jordleder rundt til stik, som er forsynet med 3 huller, men den gul / grønne jordforbindelses leder er bare ikke virksom, den er ikke forbundet til jord
Derfor den separate PE-leder, forbindelsen tages fra tavlens jord. Tavlen er placeret nogle meter fra gerningsstederne
PE- lederen skal også danne jordforbindelse til et andet lokale med stik og belysning og jord til en alternativ gruppe til køkken
Der skal være 2 grupper med virksom jordforbindelse i køkkenet
Til køkkenet bliver der ført et 3 leder kabel med jordleder i kablet

Der er ingen alternativ gruppe, der kan hentes spænding, nul og jord fra, hvis der skal være en virksom jordforbindelse i kablet samtidig

2: Indstøbte kabler, rør med et kabel i eller rør med enkelte ledere i væggen må accepteres, hvis det er måden, det skal gøres på
Rudi
åh... jeg vil lige rette min formulering, sidst i indlægget
Jeg mener, der ikke er et andet sted, bortset fra i tavlen, hvorfra der kan hentes en forbindelse med jord, hvis forbindelsen også skal bruges til køkkenet, alle omtalte forbindelser kommer fra samme sikringsgruppe

Rudi
Skrevet af Hovsa på 26-09-2016 20:03

Så skal forbindelsen føres videre til køkkenet også med PE leder, som er i kablet
Der er nu 3 samlinger af PE ledere i indstøbnings underlaget, sammen med spænding og nul naturligvis til køkkeninstallationen
Er det for meget samlet på en gang ?
Der er plads i indstøbnings underlaget




Du laver ikke samlinger under gulvet, eller andre sterder hvor man ikke kan komme til dem. Samlinger må KUN være i samledåser, bag stikkontakter, i lampeudtag eller andre dåser. Ingen skjulte samlinger.



Svar 26 9 16 Elmand: Jordleder skal kun i yderste nødvendighed føres separat. Det bliver alt for indviklet. Den skal føres som en af lederne i 3 - 4 eller 5 leder kabel. Det er lige så let og billigt at skifte til et kabel med jordleder som at føre den separat.

Skal jeg forstå svarene således, at spænding og nul kun må forbindes fra gruppe nr 2, som skal danne ekstra gruppe forbindelse til køkken med jord

Skal forbindelsen fra denne gruppe nr 2 også bruges som spændingsforsyning til de øvrige 2 rum, det vil sige rummet ved siden af tavlen og et bad i et andet lokale ?

Der er allerede spænding og nul til bad, udført at en el- installatør, der mangler kun jord
Skal det laves om, så spænding hentes sammen med jord i et andet kabel ?
Rudi

Problem vedrørende, hvordan en jordleder skal føres frem i en installation fra ca 1960 – 65, hvis jord skal føres hele vejen i kablet, og der kun i yderste nødværge anvendes en supplerende PE- leder

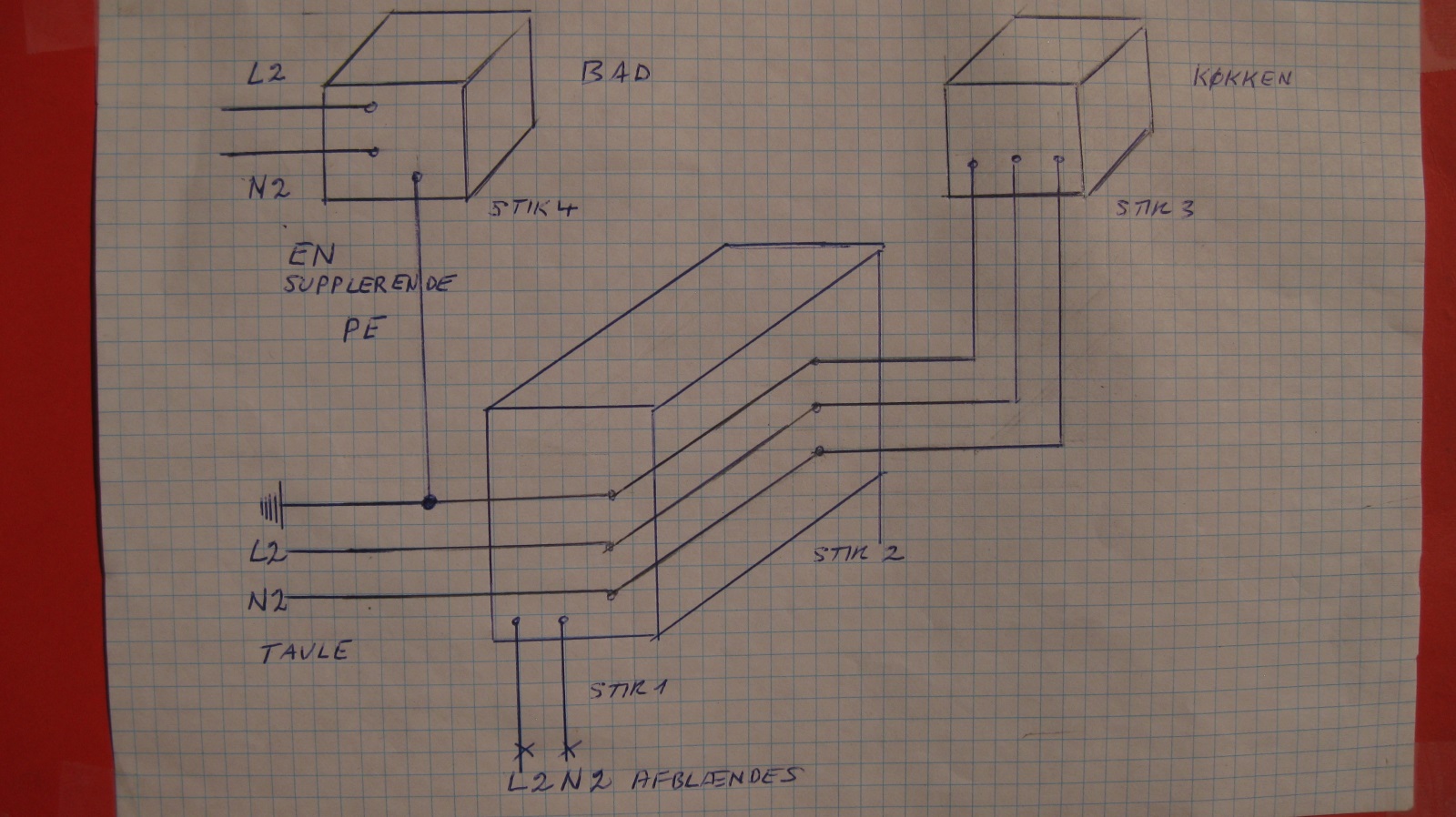

Jeg har førsøgt at skitsere, hvad jeg mener

Der er i installationen blandt andet 2 enfasede grupper, 1 og 2, begge 10 A

Forbindelserne fra gruppe nr 1 er ikke vist på billedet, kun foreslag til de nye forbindelser fra gruppe nr 2

Jordforbindelsen fra gruppe nr 1 er bl. a. ført til et fyr, da der skal være jordforbindelse til varmeanlægget

Gruppe nr 1 er, i den gamle installation fra -60, ført til "køkken", men uden jordforbindelse i den gamle køkkeninstallation

I den udvidede installation:

Der anvendes installationskabel, 3 ledere med jordleder 1,5 mm2, og en supplerende PE- leder 2,5 mm2, med yder kappe ca 6 mm udvendig diameter, altså ikke en tynd enkelt 2,5 mm2 leder

Der skal være en ekstra gruppe forbindelse til køkkenet med jordforbindelse fra gruppe nr 2. Det er denne forbindelse, der er vist til "køkken". Den er ført hele vejen med jordleder i kablet

Forbindelserne spænding og nul, L2 og N2 fra gruppe nr 2, forbindes fra tavlen, der er nok plads til et tyndt 3- leder installationskabel. Jord forbindes fra "plinten", der er plads til en 1,5 mm2 tråd

Jordlederen til stik 1, stik 2 og til videre til stik 3, "køkken" kan på denne måde føres i et kabel hele vejen sammen med de øvrige ledere, men kun hvis forbindelserne tages direkte fra tavlens gruppe nr 2, ellers skal der anvendes et stykke PE- leder ra tavlen til stik nr 1, og det var det, der skulle undgås, forstod jeg på de tidligere svar fra panelet

Forbindelserne til stik 4, "bad", er allerede udført af en el-installatør og forbundet et sted fra, hvor der ikke er jordforbindelse også fra gruppe nr 2, derfor en supplerende PE- leder til "bad"

Er det forstået rigtigt af mig ?

Hvis den supplerende PE- leder må være ført som vist, hvor skal den så forbindes fra ?

Skal det ske som en forbindelse fra jord- installationen ved stik 1

eller

Skal det ske et sted fra tavlens jordforbindelses- installation ?

Alle stik placeres i indstøbnings- underlag

Alle forbindelser i underlag

Der anvendes ingen "skjulte" forbindelser, jævnfør tidligere



Rudi
Jeg har spurgt tidligere om dette
Hvis kabler føres samlet, kræver det en isolation mellem kablerne, der svarer mindst til kablet med højeste spænding
Hvilket isolations materiale skal anvendes, hvis det ene kabel er til TV antenne signal og trækkes i samme plastic installations rør og det andet er til 230 volt ?
Er almindeligt "isolerebånd" tilstrækkeligt ? og skal det kun vikles omkring kablet der er indrettet til laveste spænding, altså TV - antennekablet ?
Rudi
