emn
Indlaeg i alt:41
Postnr: 4100
 |
| 12 sep 2010 19:13 |
|
Jeg er ved at bygge en CNC overfræser. maskinen er bygget, og motorer er købt. Jeg har valgt at købe følgende. http://www.motiontek.ca/Retrofitkit.html Jeg har forbundet det med ledninger, som foreskrevet men kan ikke få liv i motorerne. Er der nogen der kan hjælpe mig med det. Jeg har prøvet på 3 forskellige PC'er, men stadig ingen reaktion. Det så meget nemt ud da jeg bestilte det, men jeg kan ikke se hvad jeg gør forkert. Venlig hilsen Erik Møller Nielsen |
|
Min interesse er at lave små ting, som kan sælges på markeder.
Erik Møller Nielsen
siger tak til alle som har et godt tip, ris eller ros
|
|
|
| |
|
emn
Indlaeg i alt:41
Postnr: 4100
|
| 12 sep 2010 19:31 |
|

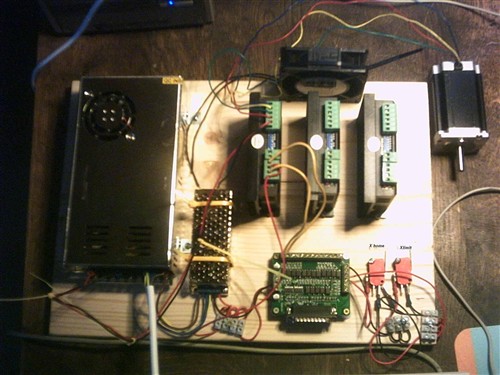

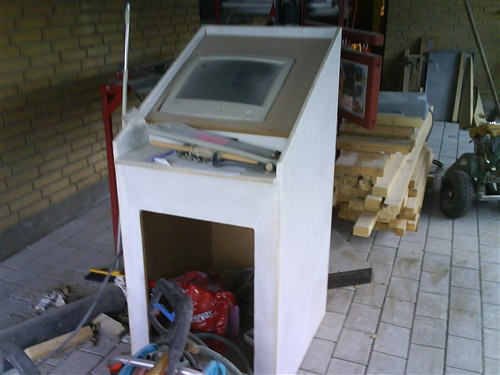

   Her er nogle billeder af maskinen og styreboksen. Derudover er der et billede der viser controlerne. Jeg har kun viret x-aksen op, for at prøve til at begynde med. |
|
Min interesse er at lave små ting, som kan sælges på markeder.
Erik Møller Nielsen
siger tak til alle som har et godt tip, ris eller ros
|
|
|
emn
Indlaeg i alt:41
Postnr: 4100
|
| 12 sep 2010 19:43 |
|

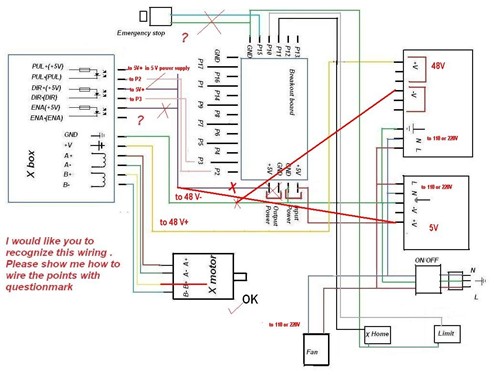

Jeg har selv lavet et wiring up skema. venlig hilsen Erik Møller Nielsen  |
|
Min interesse er at lave små ting, som kan sælges på markeder.
Erik Møller Nielsen
siger tak til alle som har et godt tip, ris eller ros
|
|
|
MeTriC
Indlaeg i alt:38
Postnr: 6430
|
| 12 sep 2010 20:27 |
|
Hej,
Hvilket program bruger du til at styre dine motorer? |
|
|
|
|
emn
Indlaeg i alt:41
Postnr: 4100
|
| 12 sep 2010 22:26 |
|
Jeg bruger Mach 3 |
|
Min interesse er at lave små ting, som kan sælges på markeder.
Erik Møller Nielsen
siger tak til alle som har et godt tip, ris eller ros
|
|
|
DLG
Indlaeg i alt:426
Postnr: 2400
|
| 12 sep 2010 23:44 |
|
Hvorfor har du ikke tilsluttet noget til ENA(Enable) terminaler på din driver (Xbox)?
Skal der ikke tilsluttes 5V og Ground til ENA ?
Den grønne lysdiode skal lyse på driveren.
Mvh Adam
|
|
|
|
|
emn
Indlaeg i alt:41
Postnr: 4100
|
| 13 sep 2010 17:49 |
|
Hej Adam!!
Jeg har haft korrespondance med motiontek. En herre (tror jeg) som hedder Seiman Najib.
Han siger at der ikke bruges ENA. Jeg havde lavet et diagram, som han rettede. Ud fra det skal der ikke bruges ENA, men jeg tager måske fejl.
Jeg troede at man kunne vedhæfte nogle .pdf filer, som jeg har fået tilsendt fra motiontek. Det ved jeg ikke hvordan man gør. jeg har et link med pdf fil. som jeg har hentet hos motiontek.
Jeg er i vildrede, hvad jeg skal gøre. Men du har nok ret i at der skal bruges ENA.
Her nogle links: http://motiontek.ca/pdf/D42.pdf
Det er CNC KIT4 Jeg har købt.
www.motiontek.ca
support@motiontek.ca
Den grønne lysdiode lyser på både breakout board og driver.
Tak for din interresse
Erik Møller Nielsen

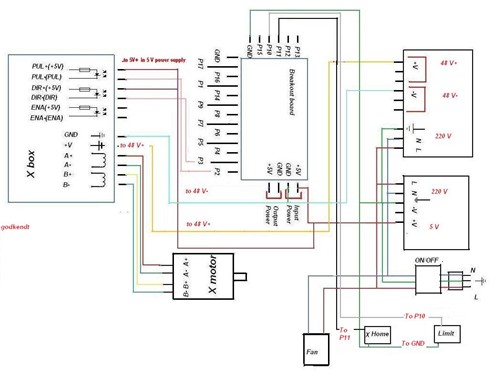

Det diagram jeg havde lavet, og som han rettede
|
 KIT425XYZ-X6.pdf
breakout_Board_MTBB6X.pdf
Micro-stepping_Driver_D42.pdf
|
Min interesse er at lave små ting, som kan sælges på markeder.
Erik Møller Nielsen
siger tak til alle som har et godt tip, ris eller ros
|
|
|
emn
Indlaeg i alt:41
Postnr: 4100
|
| 13 sep 2010 17:53 |
|
Nåh . pdf filerne kom med alligevel. smart. Nu ved jeg det.
Erik Møller Nielsen |
|
Min interesse er at lave små ting, som kan sælges på markeder.
Erik Møller Nielsen
siger tak til alle som har et godt tip, ris eller ros
|
|
|
kim.mortensen
Indlaeg i alt:104
Postnr: 0000
|
| 14 sep 2010 18:16 |
|
Du skal ikke bruge Ena på de styringer der. Jeg kører med en lignende styring, og så længe Ena ikke er koblet til, så er styringerne tændt. |
|
|
|
|
DLG
Indlaeg i alt:426
Postnr: 2400
|
| 14 sep 2010 18:21 |
|
Har du de rigtige indstillinger i Mach3? Dir og Pul. Har du kigget i Diagnostic om der er lys i et par felter. Det må der ikke være.
Blinker din Reset knap på skærmen?
E-Stop kan også drille.
På mit sidste bob, ville motoren slet ikke køre uden nødstop tilsluttet - til bob.
På min første styring er nødstop ikke tilsluttet til bob, men en at de indgange fra 10 til 15, ingen problemmer der.
Mvh Adam |
|
|
|
|
emn
Indlaeg i alt:41
Postnr: 4100
|
| 15 sep 2010 23:03 |
|
Tak Kim Mortensen,
så fik jeg det bekræftet. Hvad kan problemet så være?
Der er strøm på motoren, for den bliver varm.
Til Adam:
Der er ingen lys i felterne i diagnostic.
Men når jeg aktiverer Xhome en gult lys lyser, og det samme sker når Xlimit bliver aktiveret.
Der skal ikke kobles nødstop til, ifølge Seiman Najib fra Motiontek.
Det kan du også se på det diagram som jeg sendte til ham.
Men nødstop driller hele tiden, for når jeg går ind i Mach3 og sætter et rødt kryds ved E-stop hvor der et grønt flyeben.
Når jeg så igen åbner og ser at E-stop stadig er aktiv. Som om at man ikke kan slå den fra.
Mvh
Erik Møller Nielsen
|
|
Min interesse er at lave små ting, som kan sælges på markeder.
Erik Møller Nielsen
siger tak til alle som har et godt tip, ris eller ros
|
|
|
emn
Indlaeg i alt:41
Postnr: 4100
|
| 15 sep 2010 23:12 |
|
Kan det være Micro-step Division/Resolution Selection der står forkert
eller er det noget med Current selection som står forkert?
Hvad skal de eventuelt være?
Mvh
Erik Møller Nielsen |
|
Min interesse er at lave små ting, som kan sælges på markeder.
Erik Møller Nielsen
siger tak til alle som har et godt tip, ris eller ros
|
|
|
MeTriC
Indlaeg i alt:38
Postnr: 6430
|
| 15 sep 2010 23:14 |
|
Ja, E-stop kan ikke slås fra, men du kan bare ændre en af felter ude til højre, så den bliver til en NO (normal open) i stedet for en NC (normal closed). det burde kunne gøre at du kan resette din E-stop. |
|
|
|
|
emn
Indlaeg i alt:41
Postnr: 4100
|
| 15 sep 2010 23:22 |
|
Tak MeTric.
God ide.
Det vil jeg prøve.
Mvh
Erik Møller Nielsen |
|
Min interesse er at lave små ting, som kan sælges på markeder.
Erik Møller Nielsen
siger tak til alle som har et godt tip, ris eller ros
|
|
|
DLG
Indlaeg i alt:426
Postnr: 2400
|
| 16 sep 2010 02:07 |
|
Jeg er ikke ekspert i det her men har samlet 3 forskellige styringer - de virker heldigvis:-)
Hvad med de Step Pin og Dir Pin - har du skrevet de rigtige tal i de felter i Port&Pins/ Motor outputs ? Det er ret vigtigt at fortælle pceren hvor du har tilsluttet dine motorer/drivere. Det er måske en anden akse du har kørende. Det er ikke nemt at se når du kun har en tilsluttet.
Jeg har 3 styringer med forskellige tal, så der er nok ikke noget der hedder standard. Det må være BOB der bestemmer det.
Home og limit lampen i diagnostic skal tænde når du trykker på kontakten - og slukke igen når du slipper.
For at være sikker på at det ikke er det, kan du bare deaktivere dem ved at fjerne alle de grønne fluebind ved home og limit.
Mvh Adam |
|
|
|
|
emn
Indlaeg i alt:41
Postnr: 4100
|
| 16 sep 2010 20:26 |
|
Hej MeTric
Hvor er det du går ind og gør det.
Er det i ports and pins under fanen input eller??
Hej Adam
Jeg har monteret:
P2 til Xbox PUL-(PUL)
P3 til Xbox DIR-(DIR)
5 volt til Xbox PUL(+5v)
5 volt til Xbox DIR(+5v)
P4 til Ybox PUL-(PUL)
P5 til Ybox DIR-(DIR)
5 volt til Ybox PUL(+5v)
5 volt til Ybox DIR(+5v)
P6 til Zbox PUL-(PUL)
P7 til Zbox DIR-(DIR)
5 volt til Zbox PUL(+5v)
5 volt til Zbox DIR(+5v)
P11 til Xhome switsh
P12 til Yhome switsh
P13 til Zhome switsh
Jeg har prøvet at ilustrere mit setup i et regneark
Signal Enabled Step Pin# Dir Pin# Dir Low active Step Low active Step port Dir port
XAxis V 2 3 X X 1 1 1 1
YAxis V 4 5 X X 1 1 1 1
ZAxis V 6 7 X X 1 1 1 1
AXAxis X 0 0 X X 0 0 0 0
BAxis X 0 0 X X 0 0 0 0
CAxis X 0 0 X X 0 0 0 0
Spindle X 0 0 X X 0 0 0 0
Mvh
Erik Møller Nielsen
|
|
Min interesse er at lave små ting, som kan sælges på markeder.
Erik Møller Nielsen
siger tak til alle som har et godt tip, ris eller ros
|
|
|
emn
Indlaeg i alt:41
Postnr: 4100
|
| 16 sep 2010 20:32 |
|
Hej Adam
Nåh det kom ikke til at se ud som jeg vil ha' det, men prøv at gennemskue det. V er grønt flueben og X er rødt X.
Mvh
Erik Møller Nielsen |
|
Min interesse er at lave små ting, som kan sælges på markeder.
Erik Møller Nielsen
siger tak til alle som har et godt tip, ris eller ros
|
|
|
kim.mortensen
Indlaeg i alt:104
Postnr: 0000
|
| 16 sep 2010 20:33 |
|
step og dir på din styring skal have nul, og ikke +5 volt. Jeg lavede samme nummer på min, og så virker styringerne nemlig ikke. |
|
|
|
|
kim.mortensen
Indlaeg i alt:104
Postnr: 0000
|
| 16 sep 2010 20:36 |
|
Og det var så common altså den der er luset imellem, som skal have nul istedet for +5volt |
|
|
|
|
emn
Indlaeg i alt:41
Postnr: 4100
|
| 16 sep 2010 21:41 |
|
Vil det sige at dette er helt forkert.
Kan nogen korrigere nedenstående Wiring skema. |
|
