Det er ikke nemt at vælge den rigtige spindel til alu.

www.youtube.com/watch?v=ZNvi_OJV_20

1,1 KW Elte har næsten de samme dimensioner som Kressen men vejer næsten 1,5 kg mere. Og det lyder som om den også støjer mere.

Hvorfor er Elte bedre en Kress og Suhner? Er det lejer?

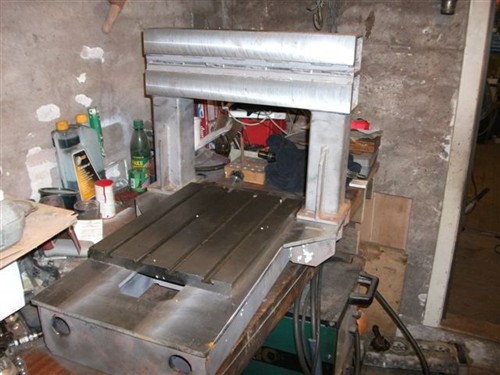

Så har jeg endelig fundet et Tnut bord ude i den store verden :-)
Det er stål, men desvære 10cm for langt, så der må skæres. Det vejer ca 10kg.

Mvh Adam

Hej

Nu har jeg fået sådan en 1,1KW Elte, et filter og Hitachi L200 VLT.
Hitachi kan vist også køre på en fase (230V). Men kan bare ikke finde ud af det. Jeg har kigget på det i 2 dage og har læst på cnczone - uden held.

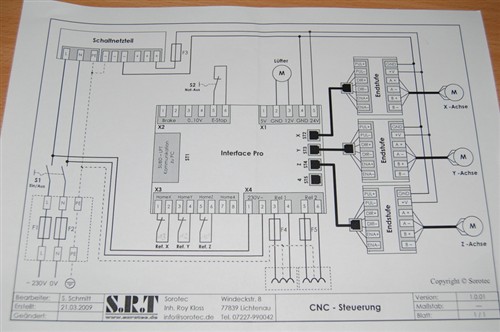

Der er 2 relæer på mit BOB med 230V på hver. Hvad skal de tilsluttes?

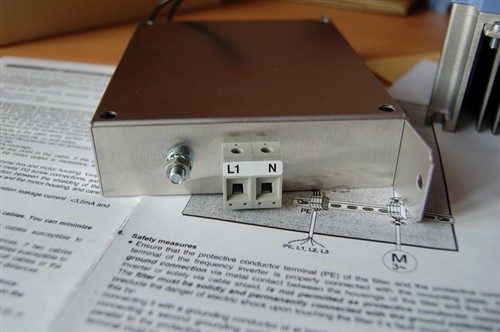

Filteret - der står noget om radiostøj osv, men ikke noget om hvordan man tilslutter det. Der er sådan en muffe på den ene side og der står L1 og N. På den anden sider er der bare 2 sorte ledninger uden betegnelser.
Det er sgu ikke for hobbyfolk.

Mvh Adam

Hej Adam

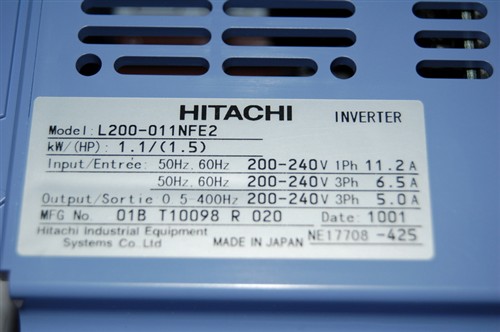

Et billede af mærkepladen på "VLT'en" og filteret ville hjælpe. Hvilke BOB har du?

mvh Lasse

Jeg har forstået det sådan at den ene fase jeg har, skal tilsluttes til L2 og L3/N.
Og Elte til T1, T2, T3 i trekant.
- måske

Mvh Adam

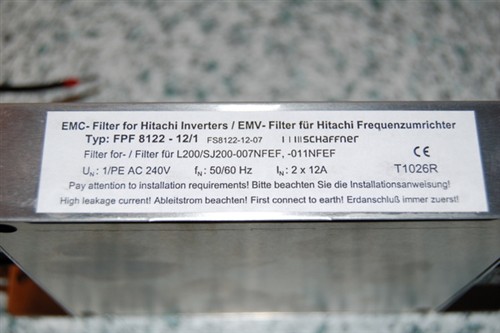

Og filteret:

Hej

Jeg vil gi dig ret i at det er ret bøvlet og hitachi's manual er temlig dårlig. Ang. filteret vil jeg tro at terminalerne L1 og N er indgangen. De 2 ledninger forbindes til L1 og L3, i manualen hedder det: "For inverters that can accept single-phase power and are connected that way, terminal [S/L2] will remain unconnected.".

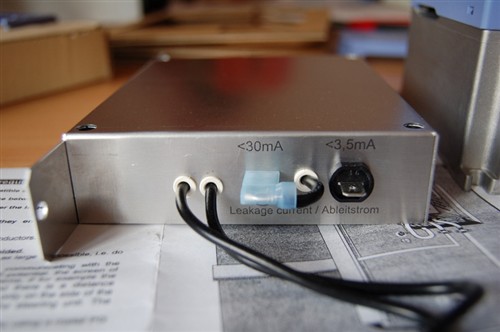

Jeg tror ikke det er afgørende om hvilke ledninger fra filteret der går til L1 og L3 på inverteren. Hvis du meget gerne vil ha at N fra filteret går til N på inverteren kan du evt. måle modstanden mellem N på indgangen og ledningerne på udgangen af filteret. Der hvor der er forbindelse(få ohm) er N. Hvis du oplever at HPFI relæet går kan du flytte jumperen på filteret til 3.5mA.
Du skal ligge en lus mellem + og +1. Husk den skal være kraftig da den bærer hele strømmen.
T1, T2, T3 skal rigtigt nok gå til motoren. Her bør du bruge skærmet kabel. Jeg ved ikke om motoren skal kobles i trekant, men den er opgivet til 240V så mon ikke den er koblet op som den skal fra fabrikken. Er der noget info med motoren?
De relæer du har på BOB kan ikke bruges til at koble 230V direkte da de ikke kan bære effekten. Dem må du bruge at styre kontrol signalerne. Jeg fandt et link der giver en lidt mere overskuelig oversigt over konfigurationen af L200:

www.clrwtr.com/PDF/Hitachi/Hitachi-L200-VFD-Drives.pdf

mvh Lasse

Hej Lasse.

Mange tak for hjælpen. Du er meget bedre til at læse instruktions forviringer end mig.

Jeg har ikke skærmet kabel med 3 ledere til motoren, så det må blive som det er til jeg få de rigtige kabler. De behøver vel ikke være tykkere end dem man kan se ved terminaler på motoren?

Der er en kraftig metal bøjle på VLTen fra fabrikken imellem +1 og +, så det skal jeg ikke tænke på.

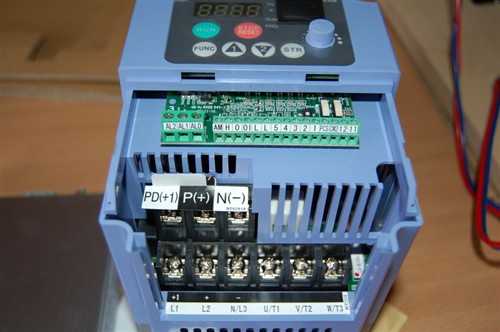

Der stå på VLT:  T1/U    T2/V   T3/W
På motoren: U V W , så jeg har bare koblet bogstaverne sammen. Er det rigtigt?

Og jeg har fundet med et multimeter hvad der er fase og nul på de 2 sorte ledninger på filteret.

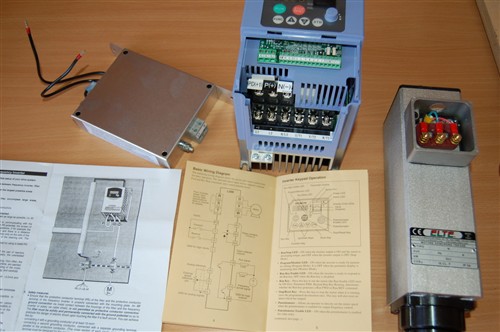

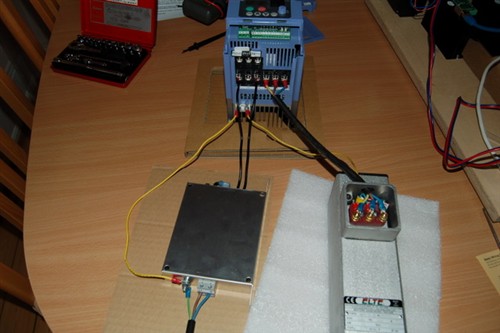

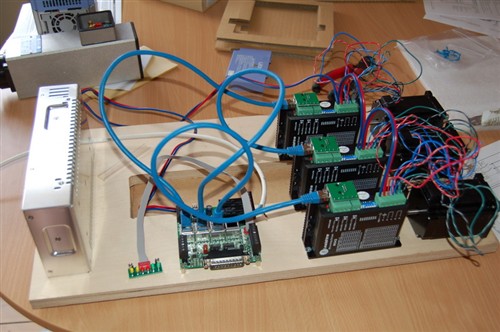

Det ser ca sådan ud nu.

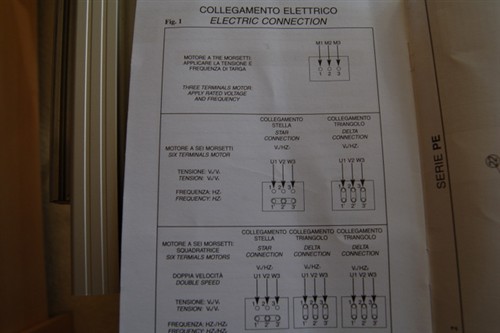

Jeg har kun 3 terminaler på motoren så det må være den øverste tegning.

Nu skal jeg prøve at kigge på hvordan man taster Eltes værdier i VLTen.
Jeg har læst om at det kan lugte lidt af smeltet isolering når man taster de forkerte informationer, men den skal jo tændes først:-)

Mvh Adam

Hej Adam

"Der stå på VLT: T1/U T2/V T3/W På motoren: U V W , så jeg har bare koblet bogstaverne sammen. Er det rigtigt?"
Ja, hvis motoren viser sig at køre den forkerte vej skal du bare bytte om på 2 af ledningerne

mvh Lasse

Nu har jeg i hvert faldt afprøvet mit HPFI relæ :-)

Det lyder som om du har prøvet det. Jeg har flyttet jumperen på filteret til 3.5mA og det virker nu. Der er lys i displayet og blæseren kører.
Nu må jeg finde de rigtige menuer og taste motordata ind, før jeg trykker på RUN.

Mvh Adam

Nogle frekvensomformere kræver et specielt hpfi relæ, ellers slår de relæet fra.
Så det er godt du har fået en som virker sammen med er alm. hpfi relæ.

Så lige lidt flueknepperi
Kun Danfoss laver VLT'ere, da det er deres registrerede varemærke.

mvh jens



Ok, så hedder det Inverteren - det er jo mange bogstaver jeg skal skrive hver gang:-)

Der er et felt som hedder: set motor poles (2,4,6,8). Hvordan kan jeg finde ud af det?
Dengang jeg havde ombyget CD rom motorer til børsteløse modelfly motorer med neodym magneter måtte jeg lime mange magneter på - hvis det er antal af magneter de mener.
Hvis det lykkes at få liv i den motor manuelt og justere omdrejninger med potentiometeret, så tror jeg jeg opgiver forsøg på at få mach3 til at styre den. Det er håbløst.
Der står også et eller andet sted at motoren skal helst stå og køre 15 min med 6000omdr uden belastning for at få arbejdstemperatur op på 35 grader, ellers holder den ikke så længe. Det er en rigtig arbejdshest:-)
Mine små projekter plejer ikke at vare længere end 15 min.

Mvh Adam

Set fra den positive side så belaster dine projekter sikkert ikke spindlen mere end at den så er vamet op til det næste projekt
Hvis det er en 400Hz spindel så er det sikkert med keramiske lejer og derfor er det en god idé at varme dem op inden man belaster dem da nye lejer koster ca det samme som en ny spindel...

Hej Adam

Jeg håber det er en 2 pols motor(og er ret sikker) ellers får du problemer med at få den til at køre 24000rpm ved de 400Hz der er maks for VFD'en(variable-frequency drive) formerly known as VLT:-).

Mvh Lasse

Hvis den køre ca. 2900 o/m ved 50 hz er det en topolet
1400 o/m 50 hz firpolet.

Hvis 400 hz ikke er nok, må du jo ud at investere i en ægte VLT, den Danfoss jeg har kan da klare 1000 hz

mvh jens

Motoren kan kun klare 400Hz - sådan har jeg forstået det.

Jeg har prøvet at programmere efter denne her vejledning
http://www.esco-da.be/Download/Docu...NB675X.pdf

Fra side 73. (2-27)
Jeg har valgt at potentiometeret skal bruges til at styre speed.
RUN knappen til at starte motoren.
Motor Base Frequency - 50Hz.
AVR Voltage setting - 220V  Der står 220V på motoren.
Set the motor current - 4,3Amp
Number of motor poles - 2

Det sidste punkt som hedder Monitoring parameters with the display, kunne jeg ikke få til at vise de 50Hz og har måske misforstået det med Program mode og Monitor mode. Hvis lampen PRG ikke lyser, så må det være monitor mode? Jeg synes ikke jeg kan finde en switch hvor der stå monitor mode.

Det med Output frequency (speed) monitor har jeg så også tastet ind som i vejledningen. 00 på displayet.

Det lykkedes at starte motoren med RUN og skrue motor opmdrejninger op med potentiometeret lille smulle, så sagde den "klik" og kode E05. Det er Overload Protection.
Og hvad har jeg gjort forkert?

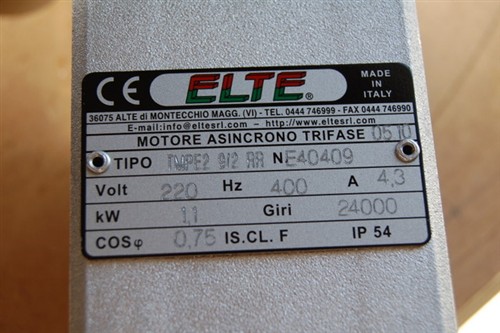

Der står også mange andre parametere på motoren som jeg slet ikke har tastet ind. F. eks 400Hz - er det ikke et meget vigtigt parameter?

Mvh Adam

Hej

Jeg vil tror din Motor base frequency er 400Hz og ikke 50Hz. Med induktionsmotor reguleres lidt forsimplet med Volt/hertz. Dvs. ved full speed for din motor er 400Hz,her er spændingen 230Vrms. Det er det maksimale VFD'en kan gi. Ved at sætte motor base frequency til 50Hz får den fuld spænding allerede ved 50Hz hvor den kun skulle ha haft 30V. Det er nok det der trigger strømgrænsen.

mvh Lasse

Tak. Jeg må prøve at ændre det.

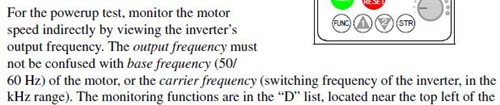

Der står det her i vejledningen, som forvirer mig.
Og det er i Base Frequency jeg havde skrevet 50Hz.



Mvh Adam

Hej

Jeg tror de skriver 50/60Hz fordi det er langt de fleste motorer. De er jo typisk lavet til at blive slutte direkte på nettet(50/60Hz). Når de skriver at output frequency er en indirekte indikator, er det fordi motorhastigheden er lidt langsommere(få hertz) end udgangs-frekvensen dette kaldes slippet. Glem alt om carrier frequency den skal du formentlig aldrig pille ved.

mvh Lasse

Jeg har forsøgt at ændre de 50Hz i menu A003 - Set the motor base frequency. Jeg kan kun vælge et tal imellem 50 og 30 Hz.
Men første gang kunne jeg godt vælge 60Hz - det kan jeg ikke mere.

Mvh Adam
