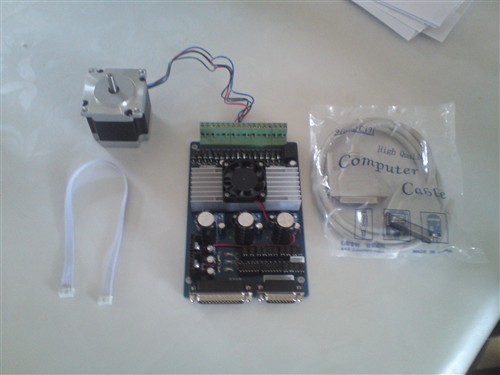

Jeg er lidt på bar bund med mine gevindspindler om de kan bruges men nu må vi se

det ser vil nok spændende ud
glæder mig til at følge tråden
selv om jeg ikke sådan lige står for at have intentioner
om at lave sådan en kan man jo godt
nyde når folk laver noget ud over det sædvanlige

Ser fint ud og så i en passende størrelse

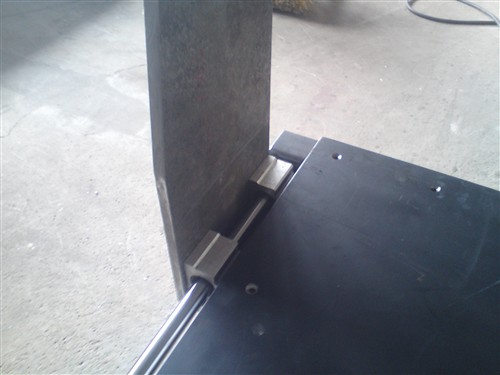

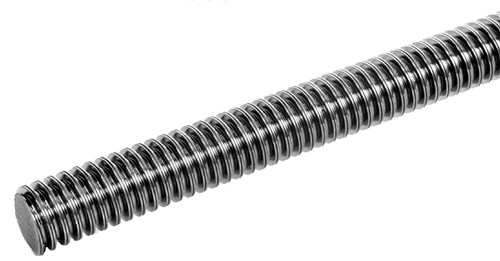

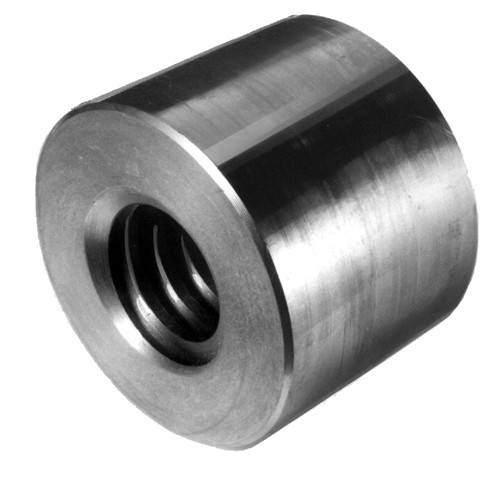

Hvis dine spindler ellers er af noget materiale svarende til en 8.8 bolt og ikke mindre end 16mm skulle der ikke blive nogen problemer med dem, men du skal nok overveje bronze eller helst POM/Delrin møtrikker så sliddet ikke kommer på spindlerne.

light

Hej light

Takker for din info jeg vil prøve at finde dem i bronze eller pom/delrin som du siger det var en af de ting jeg var bange for.

Brug helst bronce,og sæt 2 i tandem således at du kan justere den ene hvis der opstår slid. Hvis maskinen er over 1 m lang er 16 mm spindler måske for tynde,så skal de være 20 mm.

Eller tænk "omvendt"!

Spænd spindelen fast og drej møtrikken istedfor.

Et exempel på hvordan kan ses her: http://unitaig.jalling.dk/index.php?id=162

mvh niels

Hvilken erfaring har du gjort med den du har lavet, jeg overvejede det selv med en maskine jeg byggede til DLG men da spindlen var 20 mm ville lejerne blive meget store.

Indtil videre har det kørt problemfrit.

Man kan bruge nålelejer istedet for kuglelejer.

Hvis man ser på løsningen i større sammenhæng er den faktisk billigere end den traditionelle løsning, idet man sparer mindst 2 tryklejer og 1 kugleleje på spindelen.

/Niels

Så længe vi snakker små maskiner der "bare" skal trække en Kress eller lignende er det overkill med tryklejer. Et ganske almindeligt leje i hver ende af spindlen som bliver spændt let op mod hinanden kan sagtens køre som vinkelkontakt lejer. Faktisk kan de spændes ret hårdt op uden problemer men det er ikke nødvendigt
Min maskine kører med et 6002 i hver ende af spindlerne efter det system og det fungerer fortræffeligt og er meget nemt at vedligeholde og simpelt at konstruere.

Og jo, jeg har arbejdet en del med lejer så det er ikke bare en fiks ide

Hvis du har mulighed for at lave møtrikker efter samme system som jeg har brugt i Delrin, har du ikke brug for at justere dem. De flekser en lille smule ved hård belastning men vi snakker under 0.05 mm.
Og som Håndstad siger, over 1 meter så skal du op i 20mm spindel.
Husk at pudse og polere gevindet, så der ikke er nogen grater.

light

Om det skal være Ø16, Ø20 eller måske Ø24 kommer jo også an på hvor hurtigt man har tænkt sig at køre med dem. Og hvor lige de er fra starten?
Men ellers er jeg helt med på den "omvente" metode. Jeg har maskiner med begge dele, og den omvente metode er klart min favorit. Men til små "Kress" maskiner er det helt fint med direkte træk fra stepperen.

Mine spindler er 16mm men har lige fundet ud af de er meget bløde.

Selve min maskine bliver 1000'600 så den bliver ikke så stor i første omgang.

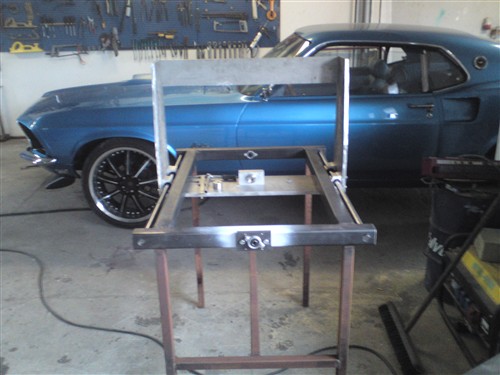

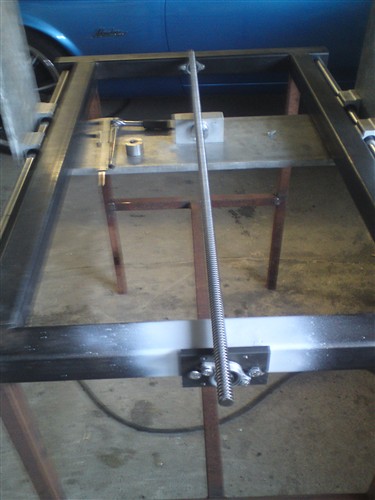

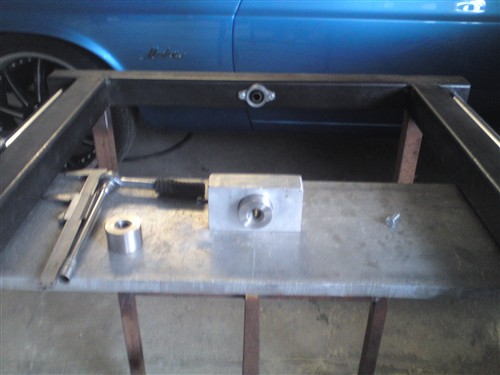

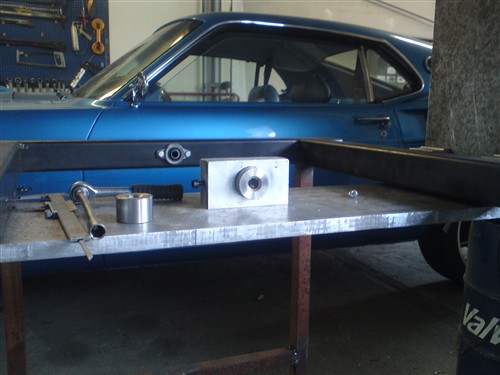

Her kommer der lidt mere som jeg lavet i går.

Inden du monterer spindler og møtrikker så sørg for at møtrikkerne kører frit hele vejen. De der rullede trapez spindler kan variere en hel del i enderne. Var selv nød til at efterbearbejde min x-spindel fordi stigningen løb lidt i den ene ende.

Og en anden gang skal du nok fjerne den blå maskine i baggrunden hvis du vil have folk skal kikke på dit cnc projekt

light

Den er væk igen min fejl. skal jeg teste om den køre frit i leje eller uden?

Du skal lave din møtrik så der er slørefri og kan køre hele vejen uden at gå stramt nogen steder. Det nemmeste er sikkert at gøre det inden du monterer.

light

Dine leje bugge skal være monteret sådan i rammen at du kan flytte den en smule.
Først monterer du broen så den kører uden at klemme nogen steder.
Så  monterer du møtrikken i din opstilling på broen og kører broen helt ud i den ene ende og spænder leje buggen her, derefter kører du ned i den anden ende og spænder leje buggen der, nu er du sikker på det kører som det skal.

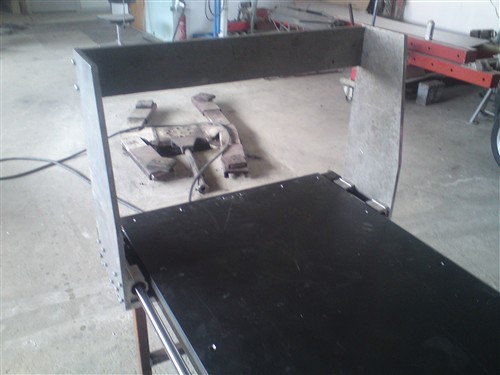

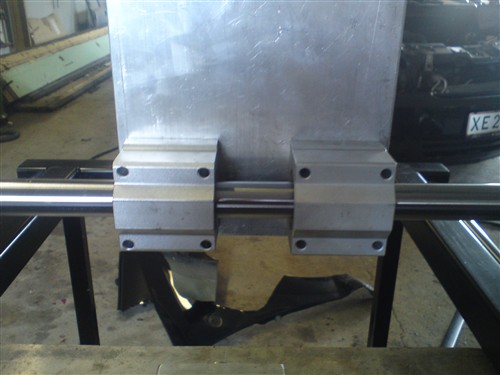

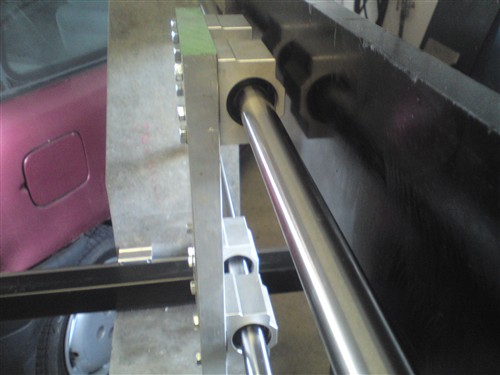

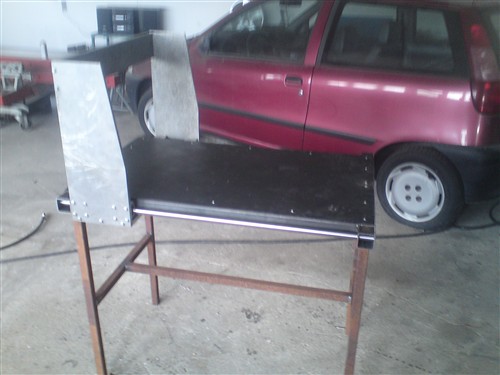

Så fik jeg lavet lidt mere.

Skifer alle mine skruer ud med undersænkhoved det er kun mens jeg bygger.
