Hej folkens!

Har i lang tid gået og overvejet at bygge en CNC fræser som kunne bruges til træ og aluminium.. Men har gået med mange overvejelser om jeg reelt har noget at bruge den til (har masser af legetøj i forvejen) og hvilke stumper der skal indkøbes, hvordan design/konstruktion skal være - nok alle de overvejelser andre har været igennem i jeres projekter.. For nogle uger siden blev jeg bedt af en kunde om at lave nogle træklodser med en masse spor i til noget udstilling og har nu valgt at lave den fræser der har plaget mit sind det sidste lange stykke tid:-)

Selve konstruktion har jeg styr på - den bliver det klassiske med fast plan og ganty der kan bevæge sig på x y planet. Ideen var/er alt lave den i tykke aluplader som er boltet sammen. Problemet er selvsagt jeg aldrig har bygget en fræser før så v.1 bliver lavet i træ, dels fordi jeg ikke er 100% sikker på alle detaljer i konstruktionen og det tilmed et for dyrt at begå for mange fejl i 10-15 mm aluplader. Så prøve opstillingen bliver i træ og når det kører bliver den udført i aluminium.

Jeg har dog nogle få spørgsmål jeg håber i kan hjælpe med på selve "data" siden - har de sidste 10 år stort set kun arbejdet på mac..

Regner med at bruge march 3 til at lave g koden i.. Så skal have fat i en ældre pc til det! Skal den have en paralel port? eller er en USB til paralel nok?

Hvilke programmer tegner i stumper i?

Det var lige de første par spørgsmål.. Kommer helt sikkert flere.

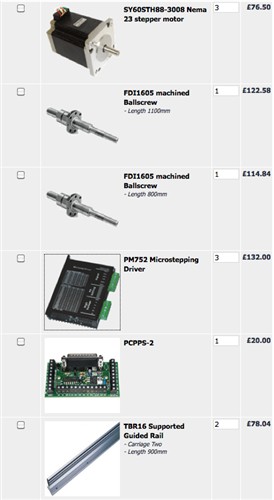

Har vedhæftet "indkøbslisten" så i kan se hvad stumper jeg har bestilt:


På forhånd tak:-)


Glasmanden.

Hej

God idé med at lave den i træ først. Laver du den i noget ordentlig plade så ender det med at du ikke får den skilt ad igen :o)
Ang. Mach3 så kan den godt lave små G-koder til mindre ting (fræse en lomme eller lave et spor eller plane et område) MEN Mach3 er et controller program, altså det program der udføre gkoderne.

"normalt" er proceduren :
1) Man tegner sit emne i et CAD program
2) Man bestemmer sig for hvad værktøj og hvilkem rækkefølge man ønsker tingene lavet i et CAM program
3) Så oversætter man det man kom frem til i sit CAM program via en PP (post processor) til G-koder som kan læses af sit controller program (her har du så valgt Mach3)

Du kan godt bruge en gammel Pc. Alt efter hvilken hastighed du går efter så vil jeg sige du skal gå efter min 1.6 GHz gerne mere og med sit eget grafikkort. Parallel porten er det Mach3 bruger så find en hvor den er på boardet direkte, ikke noget med indstikskort.... Der findes USB styrringer, men dem vil jeg ikke anbefale at starte ud med...

Jeg kan ikke se nogle stumper til din Z akse...?

Hilsen

PS
Du kan IKKE bruge en USB til Parallel adapter....

Hej

det screenshot med de sidste stumper er ikke blevet lagt ind! Prøver lige igen når jeg kommer hjem..

Troede at march 3 omsatte cad tegninger til g kode..

Hvilke programmer bruger til at tegne i? Og hvilket program til at omsætte til g kode?
Selve tegne arbejdet kommer til at forgå på mac'en - så det eneste computeren skal køre er march 3


Glasmanden.

Jeg har på fornemmelsen at du nok kommer til at re-vurdere din ide om at tegne arbejdet skal laves på en Mac, men det er da muligt at der findes CAM programmer til Mac der er til at komme i nærheden af, det er bare ikke lige det den maskine er mest kendt for.

light

Mac er jo meget kendt for at køre grafiske programmer, men ved ikke hvordan det er med CAD programmer?
Er maskinerne ikke ved at være så kraftige at de kan "simulere" en Pc ?
Ellers er det jo ikke værre end at CAM delen kan køres på den Pc Mach3 alligevel skal køre på...

Hilsen

Jeg kan kører windows på min macintosh - så det er ikke det store problem:-)

Det eneste jeg skal finde ud af er hvilke cad/cam programmer jeg skal vælge at bruge?..

Hvad bruger i?


Glasmanden

Her har de det du skal bruge uanset hvad du vil lave :

http://www.vectric.com/

Hilsen

Super!

Nu har jeg hentet en trial af aspire for lige at snuse lidt til det - og mit første indtryk er at det er ganske intuitivt:-)

Glasmanden

Så længe du kan køre Windows så skulle du jo ikke have noget problem

light

Umiddelbar kører det problemfrit i simuleret windows på mac'en..

Til spindel regner jeg med at købe en Suhner AW-FSE 1600.

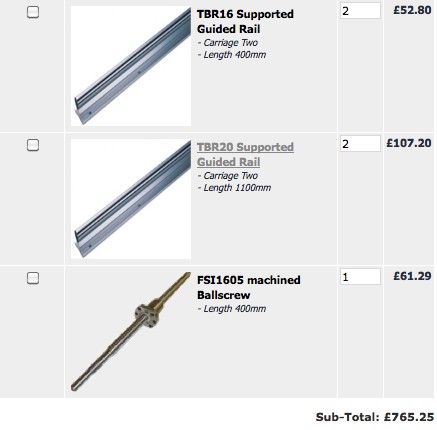

Her er resten af indkøbslisten der ikke kom med igår..



Det er købt ved http://www.slidesandballscrews.com/ i England, er klar over det meste kan købe billigere via Ebay fra østen.

Så nu venter jeg spændt på at få stumper hjem så byggeriet kan gå i gang.


Glasmanden

Hej igen

Der hvor jeg har købt stumperne har jeg fået afvide jeg skal bruge en strømforsyning på 68 volt og 10 amp.

Jeg er ikke verdensmester i stømforbrug på stepmotorer:-) Men kan se de fleste bruger ca. 50 volt og omring 10 amp.
Så kan ikke finde ud af om jeg er blevet vildledt?

Jer der bruger nema 23 steppere - hvor stor strømforsygning bruger i?


Glasmanden

der er ikke noget med at du SKAL bruge 68V.... Kender ikke dine styringer med det er som regel dem der bestemmer hvor meget du KAN bruge. På stepperne står der sikkert en spænding f.eks 4.3v den kan man gange med op til 25 gange så har man ca hvad stepperen kan klare. Det er vigtigere at have overskud af amp end af volt...... Der er 100vis af muligheder, afh om du bruger uni eller bi polar steppere, kobler i serie eller parallel, om du ønsker en stærk eller hurtig maskine osv osv osv.... Dét der passer til en maskine er ikke nødvendigvis det bedste valg til en anden.... men har man penge nok til at smide efter det, så er det bare at købe det største af det hele, så kommer man som regel ikke til at mangle noget i den sidste ende ) Har man et lidt mindre budget så bruger man de ting man kan finde til den rigtige pris og får det til at køre, så må man opgradere de svage punkter der evt. opstår senere.

Hilsen

Tak for svaret!

Så er de forskellige stumper så småt begyndt at komme:-) De mekaniske dele og elektronikken er bestilt ved http://www.slidesandballscrews.com. Fræser, jern og lidt små elektronikske komponenter er fra http://www.sorotec.de.

http://www.sorotec.de/ kan jeg varmt anbefale! god kommunikation om hvilke stumper der passer sammen osv - 5 dage efter jeg overførte penge til dem kom pakken.
http://www.slidesandballscrews.com har været en del tungere at danse med! Først kunne de ikke lige finde ud af at fakturerer uden moms - da de lykkes for dem overførte jeg penge til dem, for spændt at vente på pakken fra dem! Efter 5 arbejdsdage går jeg og undre mig over at jeg ikke har modtaget nogen pakke eller modtaget et track and trace nummer fra dem som de lovede da jeg afgav min order! Så jeg skriver til dem for lige at høre hvornår jeg kan forvente at modtage en kasse med stumper fra dem og hvor det lovede track and trace nummer bliver af? Der går et par dage inden der ligger en mail i min indbakke - det viser sig at de ikke lige har skruespindler på lager og de forventer at der vil gå 2-3 uger inden de får dem hjem! Hvad? I et mere eller mindre mislykket forsøg prøver jeg at svare ham i en sober tone og forlanger han tilbage fører de knap 7000 kr. indtil at kan levere varen.. Samt jeg ikke forstår han på intet tidspunk gør mig opmærksom på den "lange" leveringstid.. Igen går der et par dage med at de for svaret.. Han er lige på ferie men vil kigge på det når jeg kommer hjem her sidst på ugen!
Så nu må vi se om jeg er rendt ind endnu en svindler på nettet og må vinke farveller til mine penge?

Noget der har handlet ved dem før?

Men her er lidt billeder af de stumper der er kommet, bare lidt frustrerende jeg ikke kan komme videre før jeg får de sidste stumper!

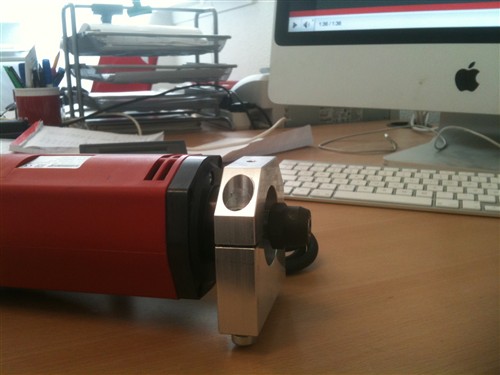

Suhner fræser med tilhørende beslag

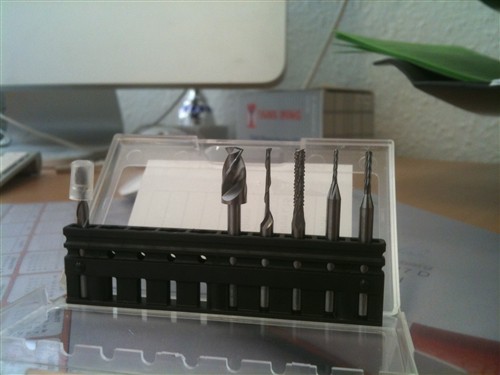

Lidt forskellige 'bits' til at tilegne sig lidt erfaring

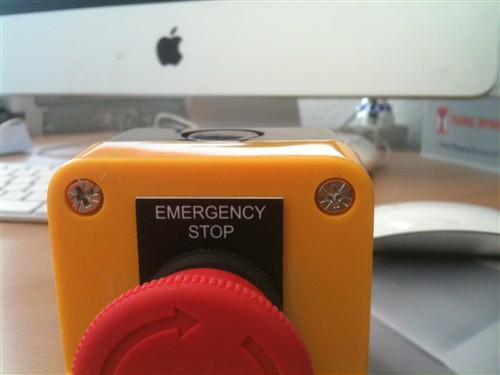

Altid rart at kunne stoppe igen:-)

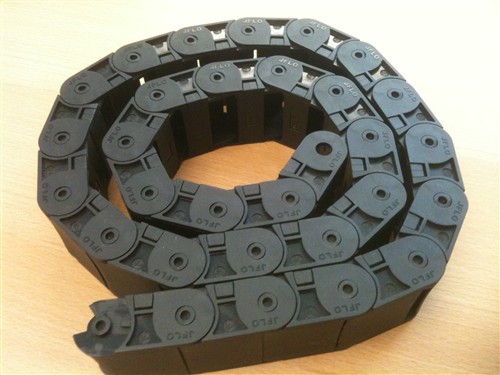

Hader kabler der roder - forhåbentlig dette er løsningen:-)


Glasmanden

Såå er byggeriet ved at være ved vejs ende..

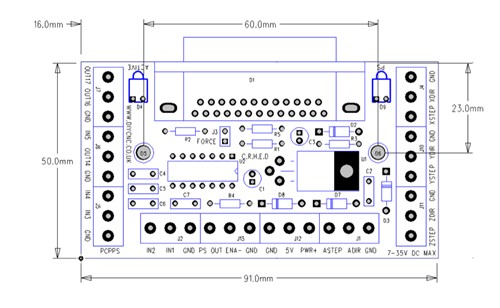

Jeg håber der en der lige kan hjælpe mig lidt:-) På mit bob kan jeg ikke finde noget information om hvor strømmen skal tilsluttes! Muligvis en der kan hjælpe?



På forhånd tak!

Kristian

følger der ikke nogen manual med ? kan ikke se noget ud fra det billede

Jeg har lige fået 8stk lejebukke en uge efter betalingen fra slidesandballscrews , så de findes.
Har ikke lige kigget på datoen -du har jo fået det.

Jeg har aldrig set en Xfiner maskine med  kuglegevindstænger, så jeg glæder mig:-)

Mvh Adam

Jeg har en manual, der står desværre bare ikke noget om det:-(

Men det er lang om længe lykkes mig at få alle stumperne fra dem! Det tog næster 8 uger inden jeg havde det hele!

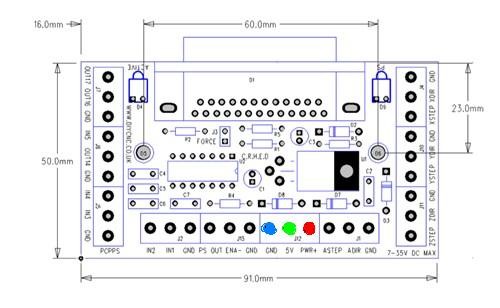

Det står jo højt og tydeligt på printet (billedet)!
Blå -> stel, grøn -> +5V DC. rød -->  +7-35V.DC

/niels

Tak for hjælpen:-)

Eneste problem nu er at den slukker for mine step controlere når jeg sætter strøm til bob'et
